Cod. 970073
V12_20
Introduction
EXP2D/4D est un extenseur d'E/S dédié au contrôle de deux portes avec les lecteurs AC-MAX (RS485)
dans le système AC-MAX. En outre, l'extenseur fonctionne comme un distributeur d'alimentation électrique
de 12 Vdc et de bus RS485. Pour chaque porte, l'EXP2D/4D offre deux/quatre entrées, deux/quatre sorties,
une interface RS485, une alimentation électrique principale de 1,0 A et une alimentation électrique auxiliaire
de 0,2 A. Toutes les sorties de l'extenseur sont protégées contre la surcharge. L'EXP2D/4D est alimenté par
le même bloc d'alimentation de 13,8 Vdc que la centrale d'accès, les lecteurs et autres dispositifs liés aux
portes et il fournit un courant de 1,2 A par porte. L'extenseur fonctionne avec une batterie de secours qui,
selon les besoins particuliers, peut être chargée avec un courant de 0,3 A ou 0,6 A. L'extenseur est équipé
de borniers amovibles qui facilitent les connexions électriques lors de l'installation et de la maintenance.
EXP2D/4D peut également être utilisé avec les lecteurs Wiegand et ces lecteurs doivent alors être
connectés directement aux terminaux centraux D0 et D1 aux entrées INn, INn+1. Les entrées et les sorties
de l'extenseur peuvent être configurées pour n'importe quelle fonction et utilisées à des fins non liées à la
commande de la porte. EXP2D/4D est proposé individuellement comme module électronique ou comme
composant du kit AC-MAX-CU-2/4-KIT, qui comprend en outre une centrale d'accès AC-MAX-CU-2/4, un
bloc d'alimentation électrique PWR2D/4 et un boîtier métallique BOX-IP-15/16.
Caractéristiques (EXP2D/EXP4D)
Distribution de l'alimentation électrique pour 2/4 portes
4/8 entrées NO/NC
4/8 sorties transistors 12 Vdc/1,0 A
2/4 puissances de sortie 12 Vdc/1,0 A
2/4 puissances de sortie 12 Vdc/0,2A
Interface RS485 pour la communication avec les lecteurs centraux et les lecteurs d'empreintes
digitales
Protection contre la décharge complète des batteries
Signalement de l'état de l'alimentation électrique aux centrales d'accès
Charge de la batterie avec un courant de 0,3 A ou 0,6 A
Alimentation électrique 13,8 Vdc

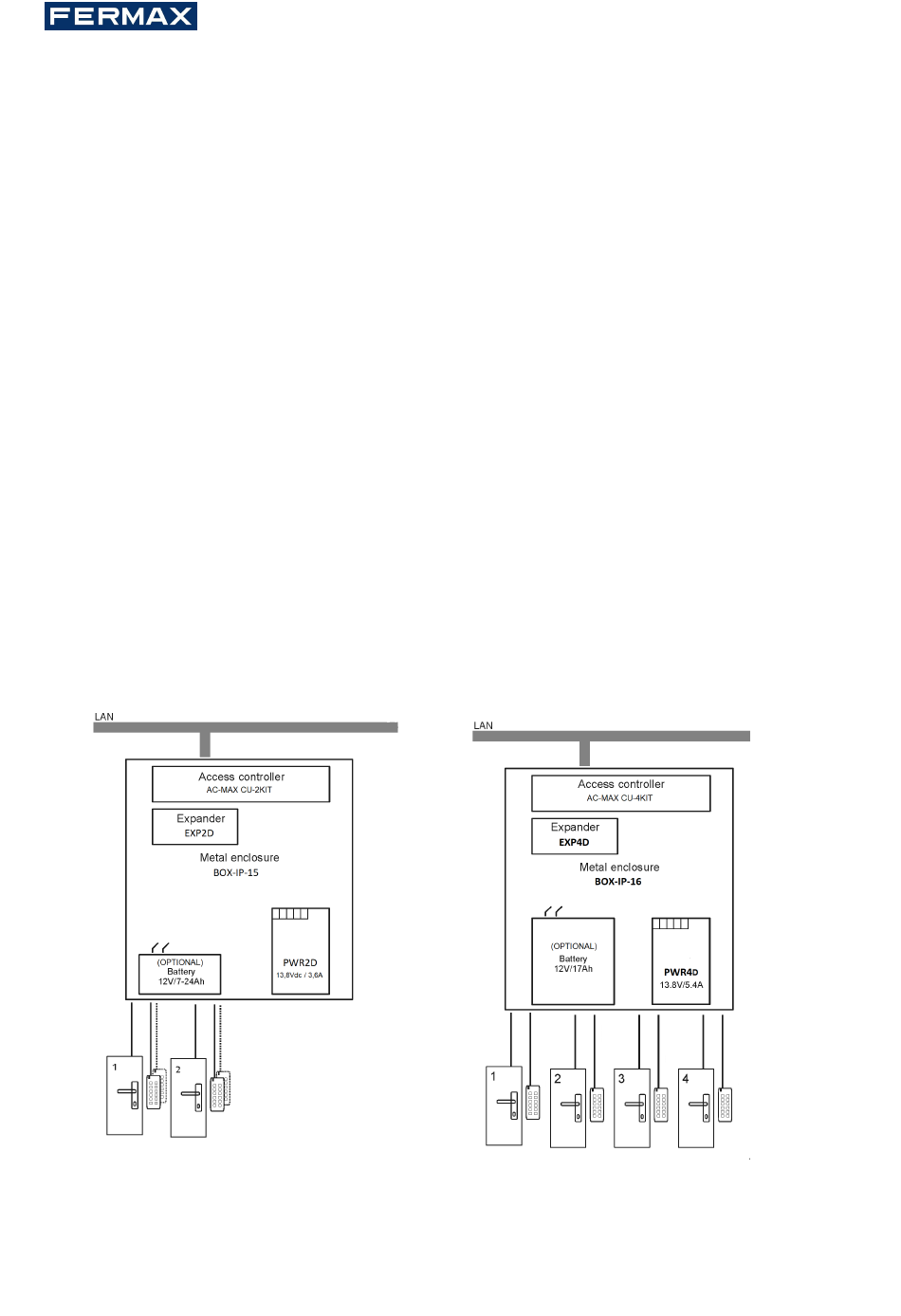

Fig. 10 KIT AC-MAX 2 PORTES WG
Fig. 11 KIT AC-MAX 4 PORTES WG
86/120
