Fermax AC-MAX Installationshandbuch Seite 18

Cod. 970073 V12_20
Conexión del expansor a la central
En la siguiente figura, desde el expansor no sólo se alimenta la central, sino también puertas, y vemos
como se conecta la batería (opcional) al expansor. EXP2D/EXP4D.
directamente de la fuente del kit, si consumen individualmente más de 100mA.

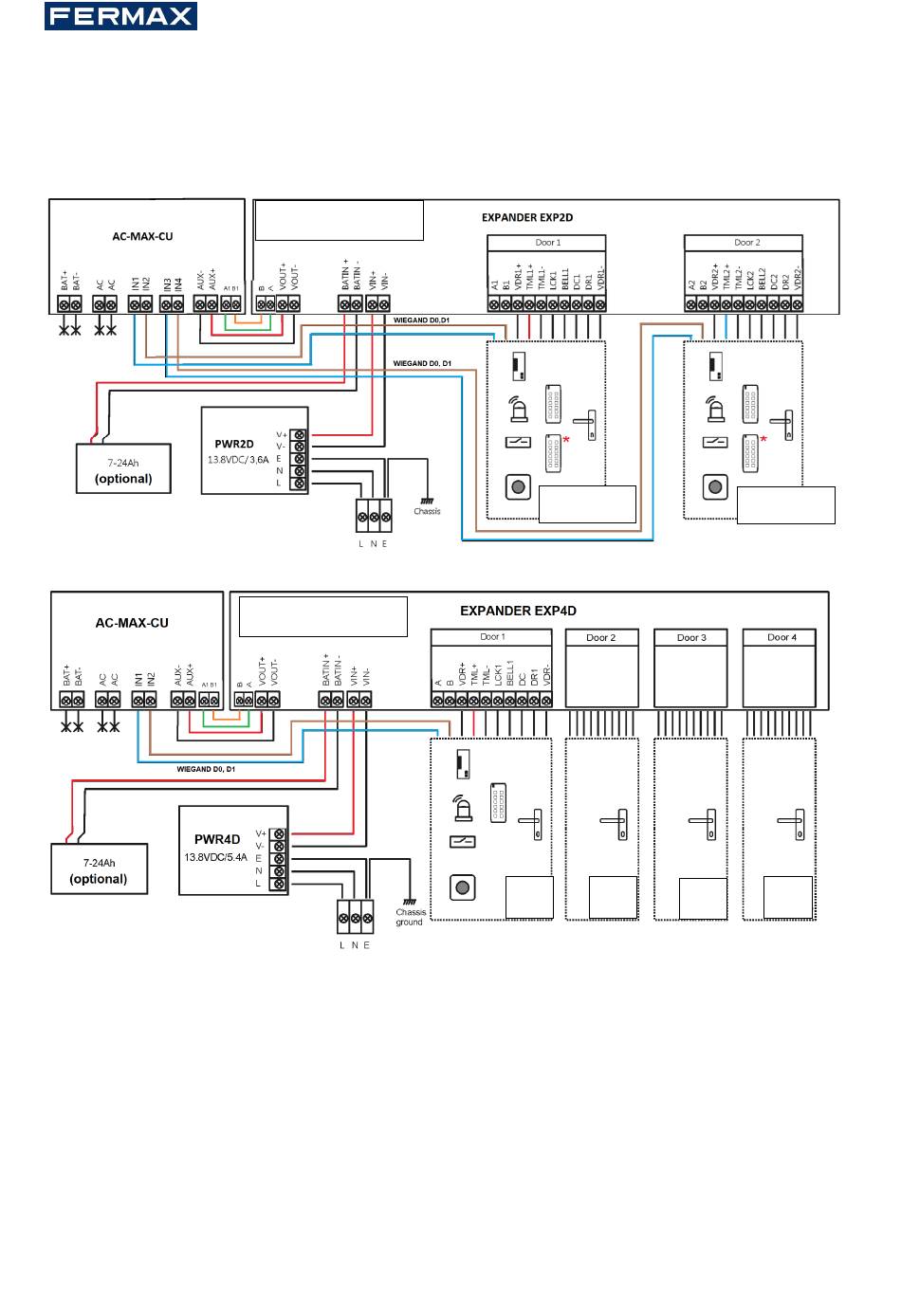

Fig.15 Esquema de conexión del expansor y de la central AC-MAX con lectores Wiegand (kit ref.5223).
Fig.16 Esquema de conexión del expansor y de la central AC-MAX con lectores Wiegand (kit ref.5224).
Puerta 1/Puerta 2
Puerta 1- Puerta 4
* Estos lectores se alimentan
Puerta 1
P1 P2
Ch Ch
Puerta 2
P4
P3
Ch
Ch
18/120
