Fermax AC-MAX Installationshandbuch Seite 76

Cod. 970073 V12_20

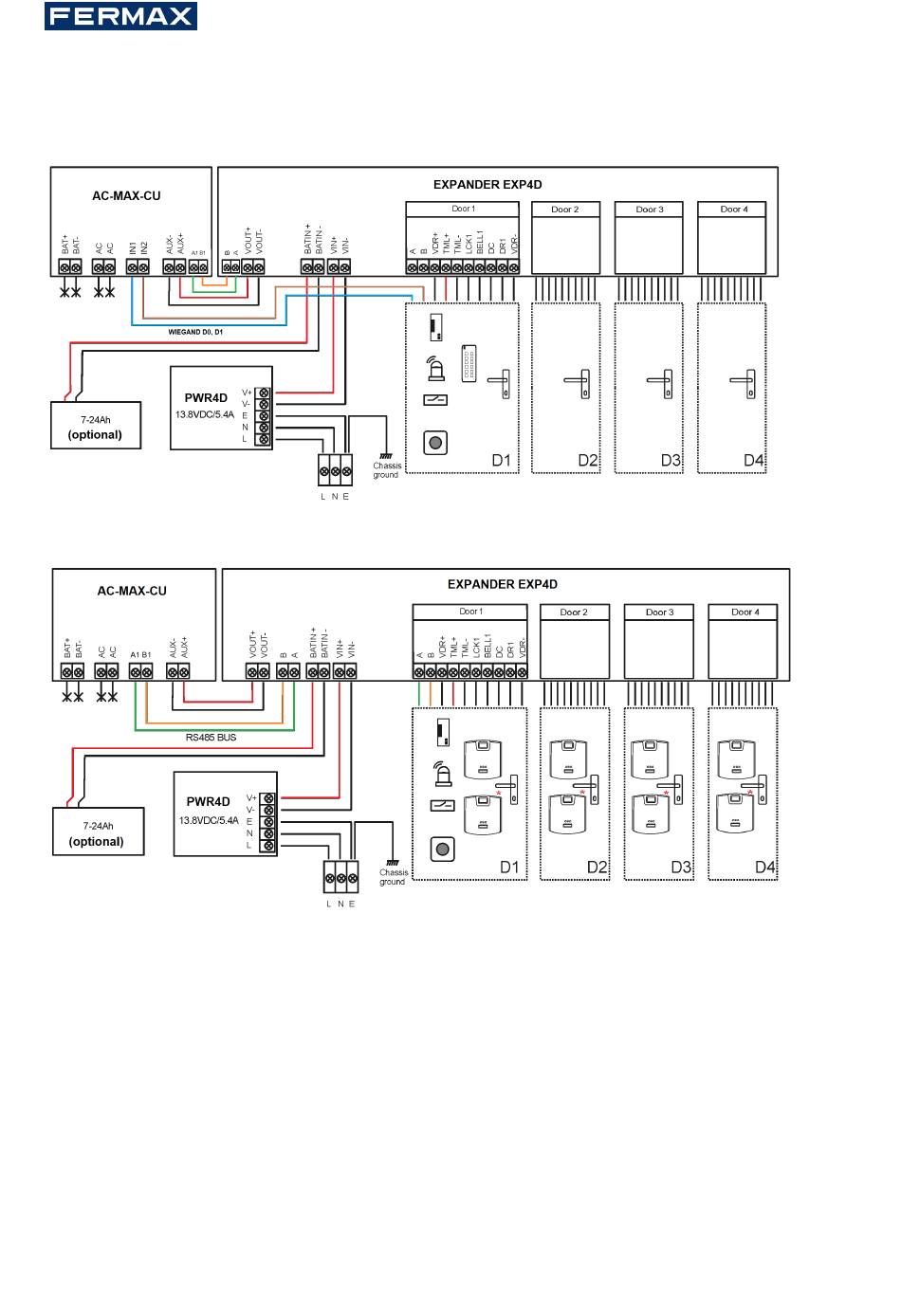

Fig.4 Schéma de l'alimentation électrique de l'extenseur et de l'unité de commande de l'AC-MAX avec les
lecteurs d'empreintes digitales RS485 (réf. du kit 5223).
Fig.5 Schéma de l'alimentation électrique de l'extenseur et de l'unité de commande de l'AC-MAX avec les
lecteurs Wiegand (réf. du kit 5224).
Fig.6 Schéma de l'alimentation électrique de l'extenseur et de l'unité de commande de l'AC-MAX avec les
lecteurs d'empreintes digitales RS485 (réf. du kit 5224). * Ces lecteurs d'empreintes digitales s'alimentent
directement à partir de l'alimentation électrique du kit.
76/120
