Fermax AC-MAX Installationshandbuch Seite 16

Cod. 970073 V12_20

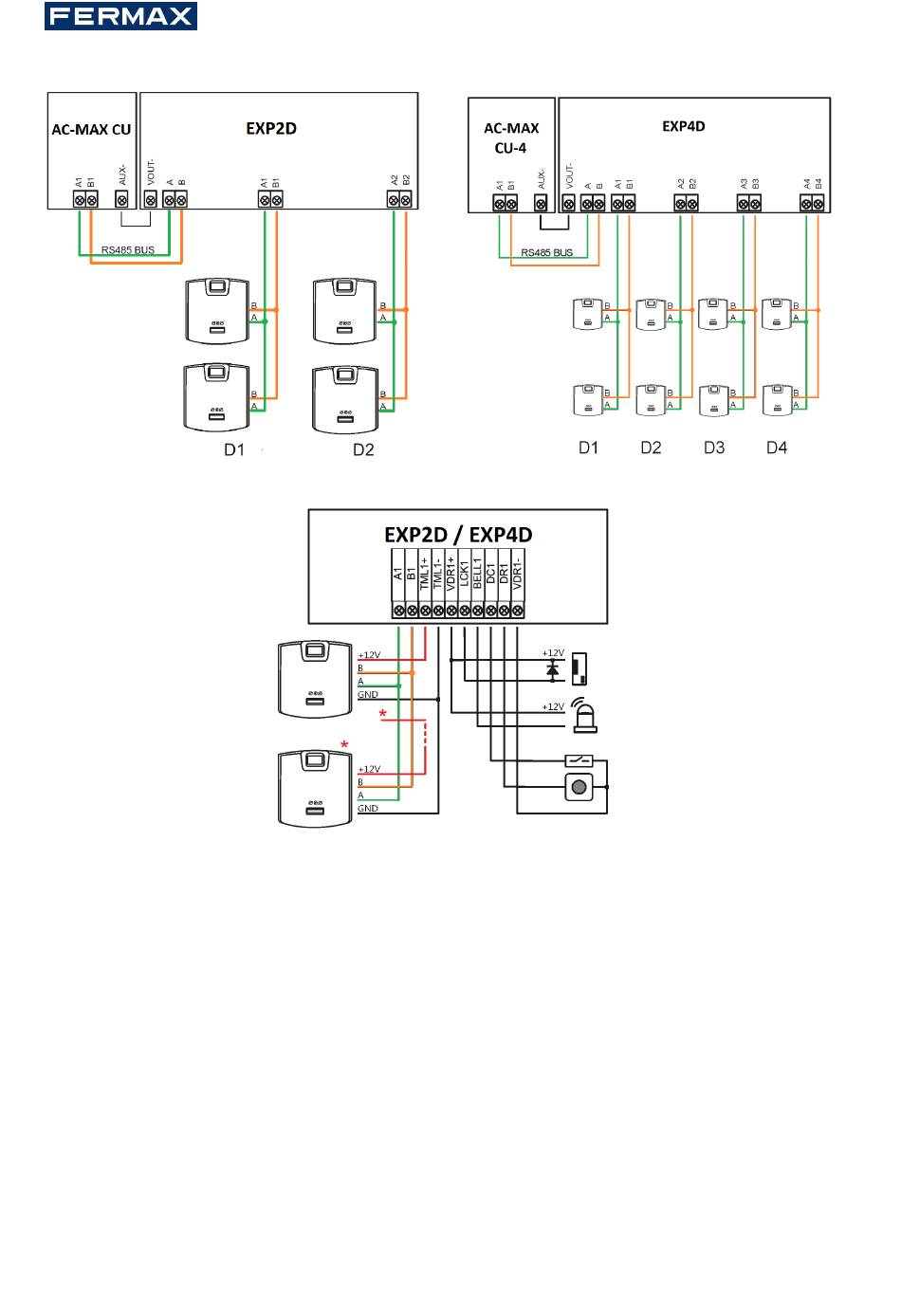

Fig. 12 Distribución del bus RS485 de la unidad central AC-MAX (RS485) a los lectores de huella FPAC-
MAX ref. 5225.
Fig.13 Conexión puerta 1, con lector de entrada y lector de salida FPAC-MAX (RS485) ref. 5225. * Este
lector de huella se alimenta directamente de la fuente del kit o de la salida auxiliar del expansor.
Salidas LCK y BELL
LCK y BELL son salidas de transistor (colector abierto) que pueden controlar una carga de 15 Vcc/1,0 A. En
el escenario estándar de control de puertas, la salida LCK está dedicada al control del abrepuertas,
mientras que la salida BELL está dedicada al control del dispositivo de señalización de alarma y del
timbre de la puerta, pero se pueden utilizar para cualquier otra función que se configure mediante el
software de gestión AC-MAX.
La polaridad de salida puede configurarse como normal o invertida. La salida con polaridad normal
representa una alta impedancia en estado normal y se pone en cortocircuito a masa cuando se activa. La
salida con polaridad invertida funciona con lógica invertida. Se pone en cortocircuito a masa en estado
normal y representa una alta impedancia cuando se activa. La configuración de la polaridad de salida se
realiza dentro de la configuración de bajo nivel por medio del software AC-MAX HW. Por defecto, las
salidas están configuradas con polaridad normal.
Entradas DC y DR
DC y DR son entradas paramétricas que pueden configurarse como tipo NO, NC. También es posible
configurar el tiempo de respuesta de entrada que define el pulso mínimo que puede activar la entrada. La
16/120
