Fermax AC-MAX Installationshandbuch Seite 4

Cod. 970073 V12_20
Fig.4 Esquema de conexión de alimentación del expansor y de la central AC-MAX) con lectores de huella
RS485 (kit ref.5223).

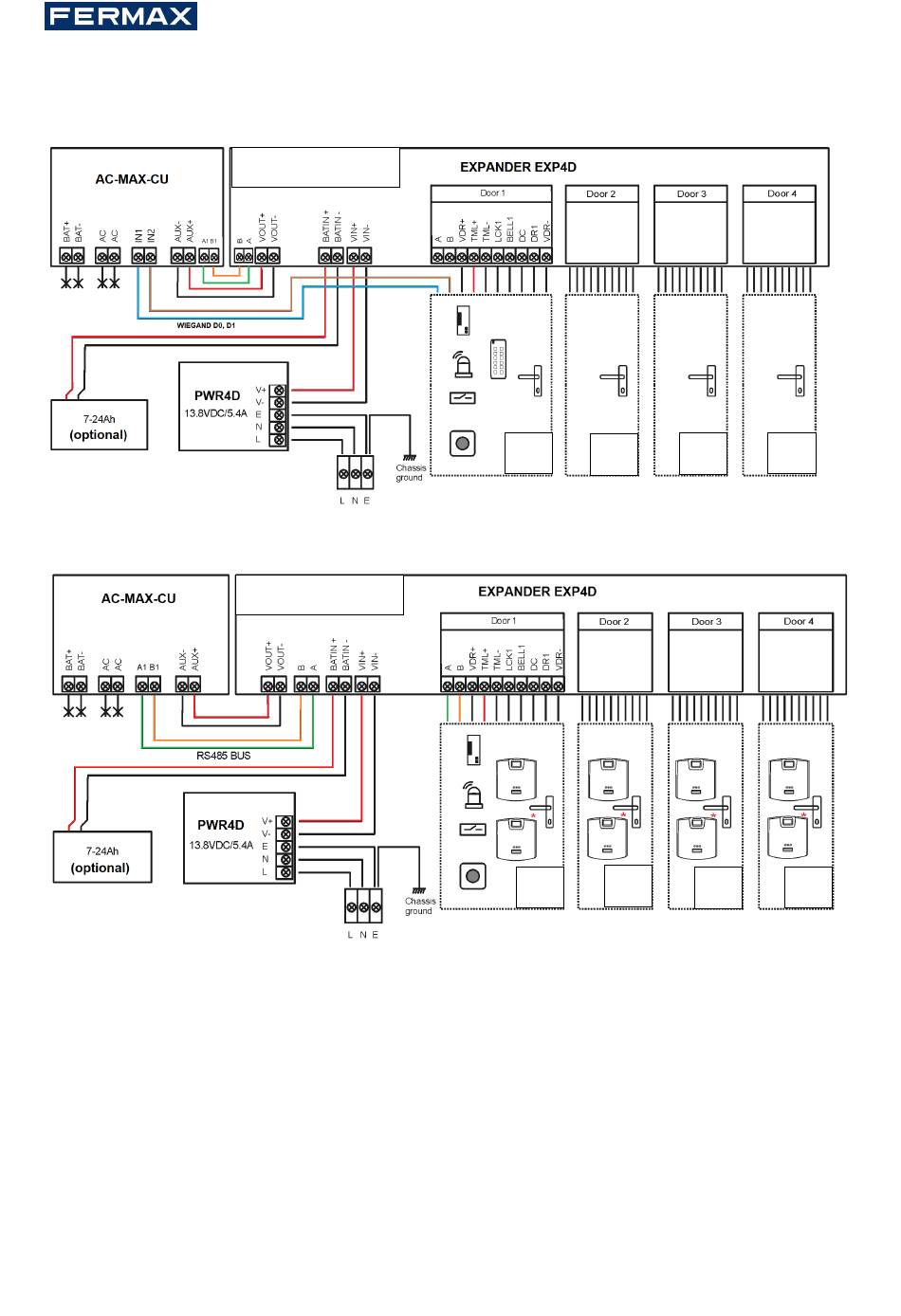

Fig.5 Esquema de conexión de alimentación del expansor y de la central AC-MAX con lectores Wiegand (kit
ref.5224).
Fig.6 Esquema de conexión de alimentación del expansor y de la central AC-MAX con lectores de huella
RS485 (kit ref.5224). * Estos lectores de huella se alimentan directamente de la fuente del kit o de la salida
auxiliar del expansor.
Puerta 1- Puerta 4
Puerta 1- Puerta 4
P1
P2
Ch
Ch
P2
P1
Ch
Ch
P4
P3
Ch Ch
P4
P3
Ch Ch
4/120
