Beispiel:
Anschluss von 4 SMI LoVo Motoren am
abgesicherten Motoranschluss
maximal 4 Motoren pro abgesichertem
Motoranschluss,
Gesamtstrom max. 4 A
am abgesicherten Motoranschluss
(Feinsicherung 2,5 AT E 250 V im Aktor)
Hinweis:
Spannungsabfall über die Leitungslänge
bei der Dimensionierung der
Kabelquerschnitte berücksichtigen!
X1
KNX SA 16MDC.32 SMI LoVo AP
X7
Zuleitung bauseitig
24 V DC
24 V DC
0 V
-
KNX Bus
+
Alle Busleitungen
YCYM 2×2×0,8 mm
Alle Tasterleitungen
JY(St)Y 2×2×0,8 mm
Max. Leitungslänge 200 m
bei störsicherer Verlegung,
paarweise verdrillte Leitung
Binäreingänge frei
verwenden.
im KNX verwendbar

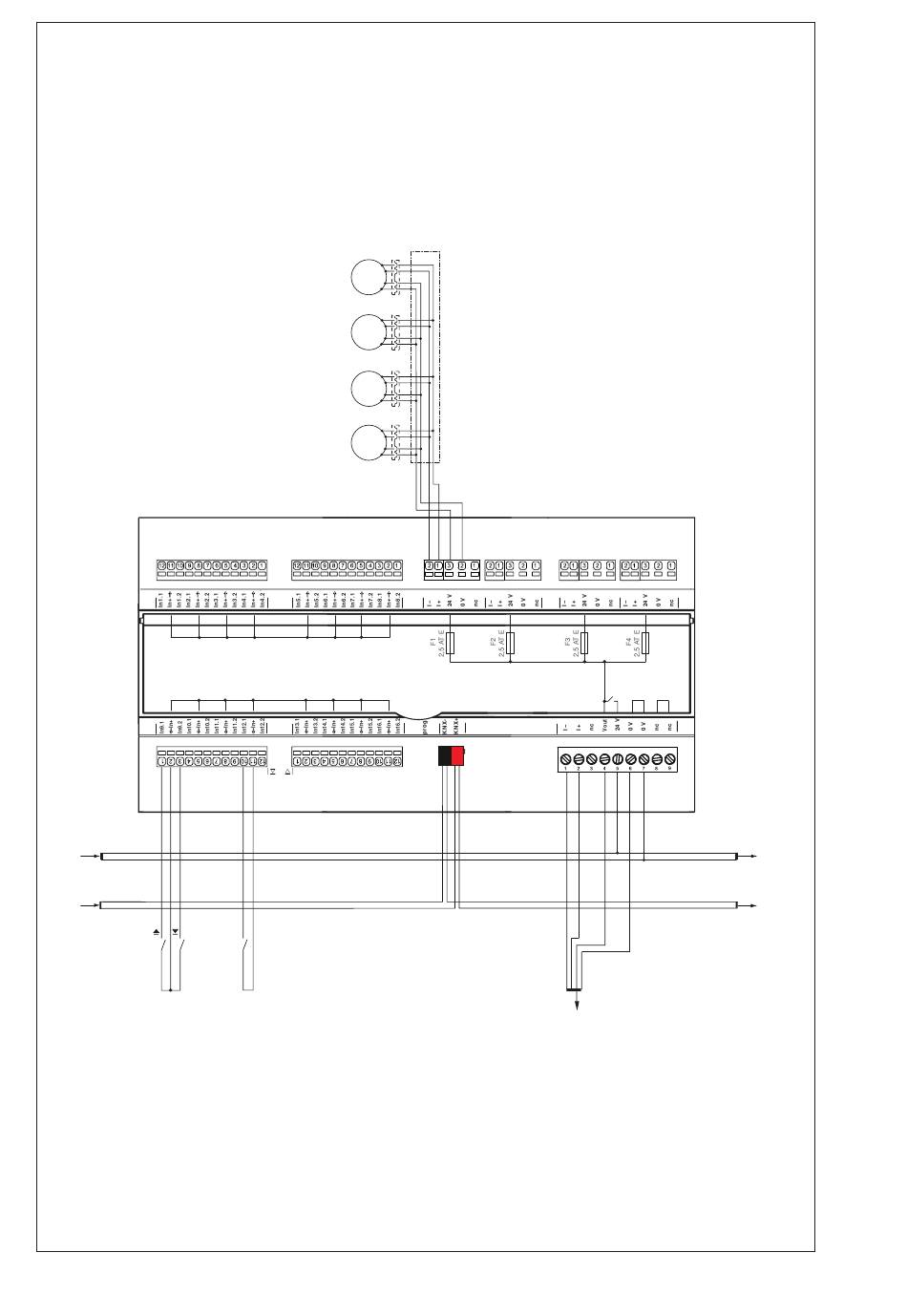

Abb. 9
Anschlussbeispiel KNX SA 16MDC.32 SMI LoVo AP
6
Technische Änderungen behalten wir uns vor
Verteiler
I+
M
I-
SMI
0V
24V
I+
M
I-
SMI
0V
24V
I+
M
I-
SMI
0V
24V
I+
M
I-
SMI
0V
24V
X2
X3
X10
X8
S1
S2
m a n u a l
o v e r r i d e
Beispiel:
Anschluss von SMI LoVo Motoren am
nicht abgesicherten Motoranschluss
maximal 16 Motoren
Gesamtstrom maximal 16 A
am nicht abgesicherten Motoranschluss.
Querschnitt der Motorleitungen nach
dem Gesamtstrom aller Motoren und
Kabellänge bemessen.
Motor 4
Motor 3
Motor 2
Motor 1
X4
X5
X6
X11
zu den
Motoren
zu weiteren
Komponenten
(abhängig vom Netzteil)
24 V DC
0 V
-
KNX Bus
+
warema_2024840_alhb_de_v1•2020-12-01
