WAREMA WMS-MP-Serie Einstellanleitung Und Anschlussplan
Markisenantrieb
Inhaltsverzeichnis
Einstellanleitung und
Einstellanleitung und
Anschlussplan
Anschlussplan

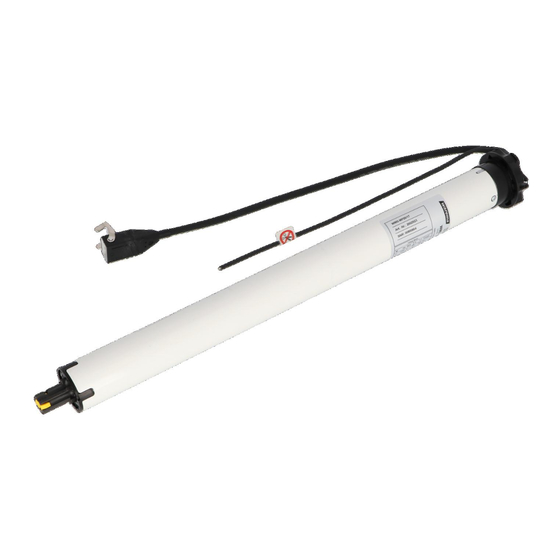

WAREMA WMS Markisenantrieb
WAREMA WMS Markisenantrieb
Typ WMS-MP
Typ WMS-MP
Gültig ab 2. August 2021
Gültig ab 2. August 2021
Dokumenten-Nummer 2006107 [Rev. 7 - de]
Dokumenten-Nummer 2006107 [Rev. 7 - de]
Nur für Fachkräfte
Nur für Fachkräfte
Inhaltsverzeichnis
Verwandte Anleitungen für WAREMA WMS-MP-Serie
Inhaltszusammenfassung für WAREMA WMS-MP-Serie
- Seite 1 Einstellanleitung und Einstellanleitung und Anschlussplan Anschlussplan WAREMA WMS Markisenantrieb WAREMA WMS Markisenantrieb Typ WMS-MP Typ WMS-MP Nur für Fachkräfte Nur für Fachkräfte Gültig ab 2. August 2021 Gültig ab 2. August 2021 Dokumenten-Nummer 2006107 [Rev. 7 - de] Dokumenten-Nummer 2006107 [Rev. 7 - de]...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Sicherheit....................3 Inbetriebnahme......................... 3 Informationen zu den Endlagen........................3 Hilfsmittel für die Inbetriebnahme.........................4 Motorendlagen einstellen..........................5 Probefahrt..............................7 Handsender auf Produkt einlernen.................. 8 Antriebsbeschreibung..................... 11 Antriebstyp..............................11 Funktion des Antriebs..........................11 Komfortposition lernen/anfahren..................12 Demontage/Montage steckbare Motorleitung..............12 Demontage/Montage Mitnehmer..................13 Anschlussplan......................... -
Seite 3: Hinweise Zur Sicherheit
Schienen- als Markisolette ser Anleitung beschrieben sind. Es dürfen keinerlei sons- führung tige Veränderungen ohne schriftliche Genehmigung von WAREMA vorgenommen werden. Sollten vor oder während der Montage Unklarheiten auftau- chen, bitte per Mail an service@warema.de oder per Tele- fon an die +49 9391 20-1900 wenden. -
Seite 4: Hilfsmittel Für Die Inbetriebnahme
Inbetriebnahme Hilfsmittel für die Inbetriebnahme HOCH-Taste TIEF-Taste Optional: Programmierkabel smart (Art.-Nr. 2010652) INFO Bei WMS Handsender bis zu einer bestimmten Re- vision (siehe Etikett auf Rev.D/M Rückseite) muss Modus 1 durchgeführt werden (Vor- gehen siehe WMS Appli- kationsbroschüre). Automatiktaste Automatik-LED HOCH-Taste STOPP-Taste TIEF-Taste... -
Seite 5: Motorendlagen Einstellen
Inbetriebnahme Motorendlagen einstellen INFO Zur Inbetriebnahme muss am Antrieb Spannung anliegen. Es sollte allerdings immer nur an einem Produkt Spannung anliegen. Die Endlagen sind eingestellt (bei Gelenkarm-Markisen). Die Endlagen sind nicht eingestellt (bei Fenster-Sys- tem-Markise, Fassaden-Markisen, Fenster-Markise als Markisolette, Basis-Markise (ehemals Senkrecht-Markise),, Win- tergarten-Markise D3, Rollos). Die Endlagen können auch über die WMS Zentrale (ab Rev. - Seite 6 Inbetriebnahme TIEF-Taste/HOCH-Taste drücken. Untere Endlage anfahren (siehe Tab. 1/Seite 3 oder siehe Tab. 2/Seite "Klack" Automatiktaste A oder Komforttaste C kurz drü- Antrieb klackt bzw. zuckt kurz. cken. HOCH-Taste/TIEF-Taste drücken. Obere Endlage anfahren (siehe Tab. 3/Seite Automatiktaste A oder Komforttaste C kurz drü- Antrieb winkt. cken.
-
Seite 7: Probefahrt
Inbetriebnahme Probefahrt TIEF-Taste kurz drücken. Antrieb stoppt in unterer Endlage. HOCH-Taste kurz drücken. Antrieb stoppt in oberer Endlage. Probefahrt ist abgeschlossen. Nächster Schritt ist entweder "Einstellvorgang starten", wenn Endlagen nicht korrekt angefahren werden oder Antrieb lt. Anschlussplan anschließen. 2006107 [Rev. 7 - de]/2021-08-02 Seite 7 | 18... -
Seite 8: Handsender Auf Produkt Einlernen
Handsender auf Produkt einlernen Handsender auf Produkt einlernen WMS-Handsender basic (Art.-Nr. 1002953) INFO Es können nur gleiche Produkttypen mit einem WMS-Handsender basic bedient werden. Zum Einlernen sollte nur bei einem Empfänger Spannung anliegen. Eine Taste drücken, um Handsender aufzuwe- cken. Die Lerntaste ca. - Seite 9 Handsender auf Produkt einlernen WMS-Handsender plus (Art.-Nr. 2016192) INFO Es können nur gleiche Produkttypen mit einem WMS-Handsender plus bedient werden. Zum Einlernen sollte nur bei einem Empfänger Spannung anliegen. Eine Taste drücken, um Handsender aufzuwe- cken. Taste Kanalwechsel kurz drücken. Erster programmierter Kanal (z. B. 1) wird aus- gewählt.
- Seite 10 Handsender auf Produkt einlernen 1x blinken = Markise 2x blinken = Rollladen Eine Pfeiltaste kurz drücken. Automatik-LED blinkt. STOPP-Taste kurz drücken. Sende-LED leuchtet 2 Sek. grün. Zuordnung ist gespeichert. Lerntaste kurz drücken. Handsender ist eingelernt. Seite 10 | 18 2006107 [Rev. 7 - de]/2021-08-02...
-
Seite 11: Antriebsbeschreibung
Handsender, Zentrale oder spezieller PC-Software WMS Studio pro vorgenommen. Der Antrieb meldet dem Steuerungssystem seinen aktuel- len Status zurück, z. B. Thermoschutz hat ausgelöst. Die WAREMA erklärt hiermit, dass die in Statusanzeige ist vom Bediengerät abhängig. dieser Anleitung beschriebenen An- triebe, wenn sie entsprechend die- Positionsrückmeldung... -
Seite 12: Komfortposition Lernen/Anfahren
Komfortposition lernen/anfahren Komfortposition lernen/anfahren TIEF-Taste/HOCH-Taste drücken. Gewünschte Position anfahren. Komforttaste ca. 5 Sek. drücken. Sende-LED leuchtet. Erklärung der Farben: grün = Position gespeichert rot = Vorgang fehlgeschlagen Komforttaste kurz drücken. Komfortposition wird angefahren. Demontage/Montage steckbare Motorleitung Verrastung zwischen Rastbügel und Rastna- Motorleitung zusammen mit Schraubendre- se lösen! her herausziehen! -
Seite 13: Demontage/Montage Mitnehmer
Demontage/Montage Mitnehmer Demontage/Montage Mitnehmer INFO Nur zutreffend für Antriebe mit einem Nenndrehmoment von 8 Nm bis 20 Nm. Mit Demontagewerkzeug (Art.-Nr. 2020967): Mit Demontagewerkzeug Verrastung zusam- Mitnehmer vom Motor abziehen. mendrücken und Mitnehmer über Verrastung schieben. Mit Spitzzange: Mit Spitzzange Verrastung zusammendrücken Mitnehmer vom Motor abziehen. -
Seite 14: Anschlussplan
230 V/50 Hz Stromaufnahme [A] 0,45 0,75 1,15 Leistungsaufnahme [W] Schutzart IP 44 Schutzklasse Kurzzeitbetrieb (S2) 4 Min. Endschalterbereich [Umdrehungen] Sendefrequenz [GHz] 2,40-2,48 Sendeleistung < 10 dBm INFO Detailliertere technische Daten können bei WAREMA angefordert werden. Seite 14 | 18 2006107 [Rev. 7 - de]/2021-08-02... -
Seite 15: Mögliche Fehler
Der Thermoschutz des Antriebs ist 10 bis 20 Minuten warten, bis der An- aktiv. trieb abgekühlt ist. Der bauseitige Anschluss ist fehler- Alle Klemmstellen (Abzweigdosen, Die Klemmbelegung gemäß WAREMA haft. Steckverbinder etc.) überprüfen. Anschluss anpassen. Die Motorleitung ist beschädigt. DIe Steckbare Motorleitung tauschen. - Seite 16 Mögliche Fehler Störung: Der Antrieb fährt nicht. Ursache Hinweis Behebung Die Sicherheitsfunktion Wind ist aktiv. Am WMS Handsender basic/plus Die Verzögerungszeit der Windauto- blinkt bei Bedienung die A-LED. matik abwarten. Die Zentrale zeigt bei Bedienung eine durchgestrichene Hand. Die Sicherheitsfunktion Eis ist aktiv. Am WMS Handsender basic/plus Den Eisalarm über eine WMS-Zentrale blinkt bei Bedienung die A-LED.
- Seite 17 Störung: Der Antrieb fährt in Aus-Richtung nur stückweise und in Ein-Richtung normal. Ursache Hinweis Behebung Die Sicherheitsfunktion Heartbeat Am WMS Handsender basic/plus Die Kommunikation zwischen dem An- Wind aktiv. blinkt bei Bedienung die A-LED. trieb und den Sensoren überprüfen. Die Zentrale zeigt bei Bedienung eine durchgestrichene Hand.
- Seite 18 WAREMA Renkhoff SE Hans-Wilhelm-Renkhoff-Straße 2 97828 Marktheidenfeld Deutschland www.warema.de info@warema.de...
