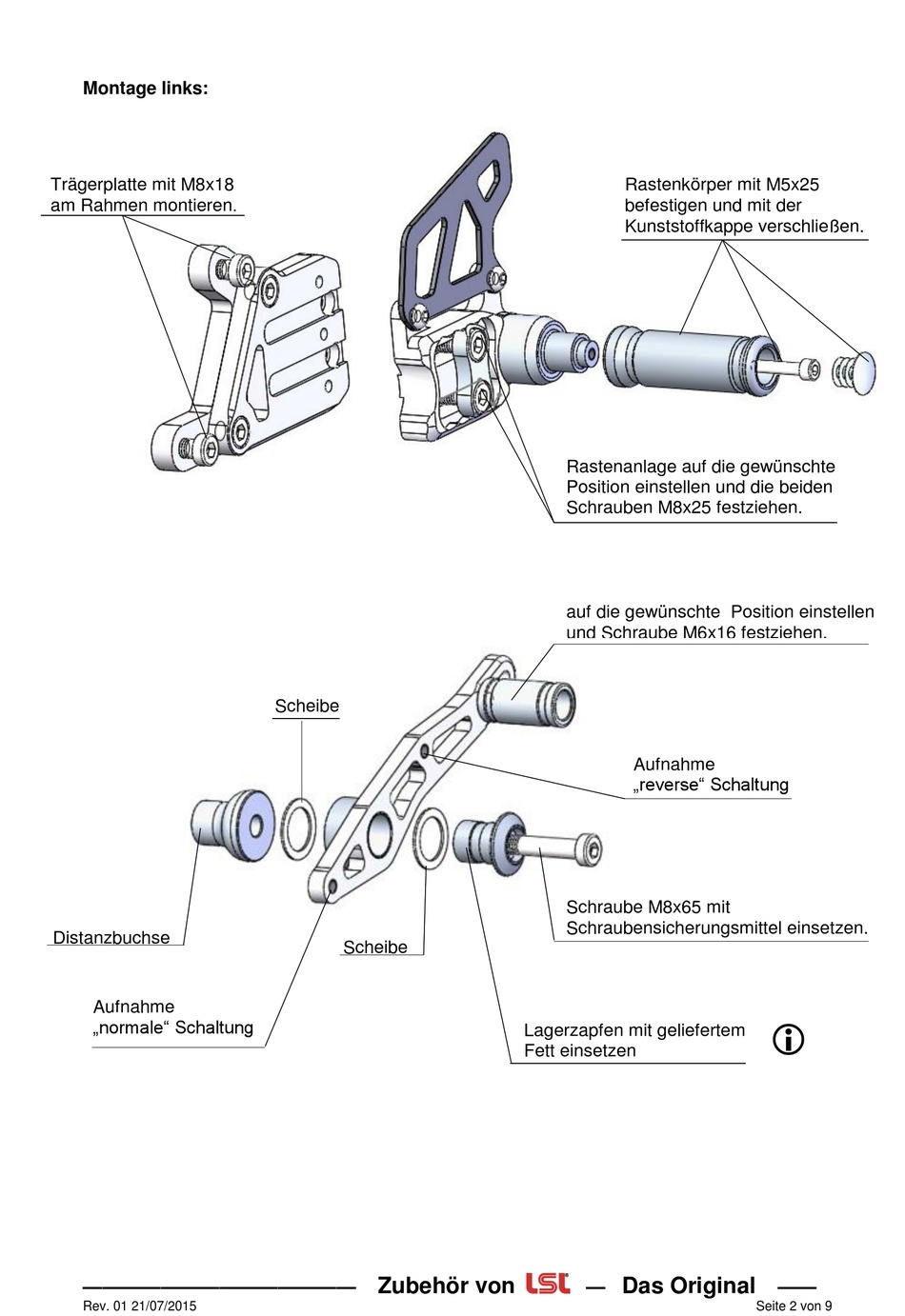

Montage links:
Trägerplatte mit M8x18
am Rahmen montieren
Distanzbuchse
Aufnahme
„normale" Schaltung
——————————————
Rev. 01 21/07/2015
.
Scheibe
Scheibe
Zubehör von
Rastenkörper mit M5x25
befestigen und mit der
Kunststoffkappe verschließen.
Rastenanlage auf die gewünschte
Position einstellen und die beiden
Schrauben M8x25 festziehen.
auf die gewünschte Position einstellen
und Schraube M6x16 festziehen.
Aufnahme
„reverse" Schaltung
Schraube M8x65 mit
Schraubensicherungsmittel einsetzen.
Lagerzapfen mit geliefertem
Fett einsetzen
—
Das Original
——
Seite 2 von 9
