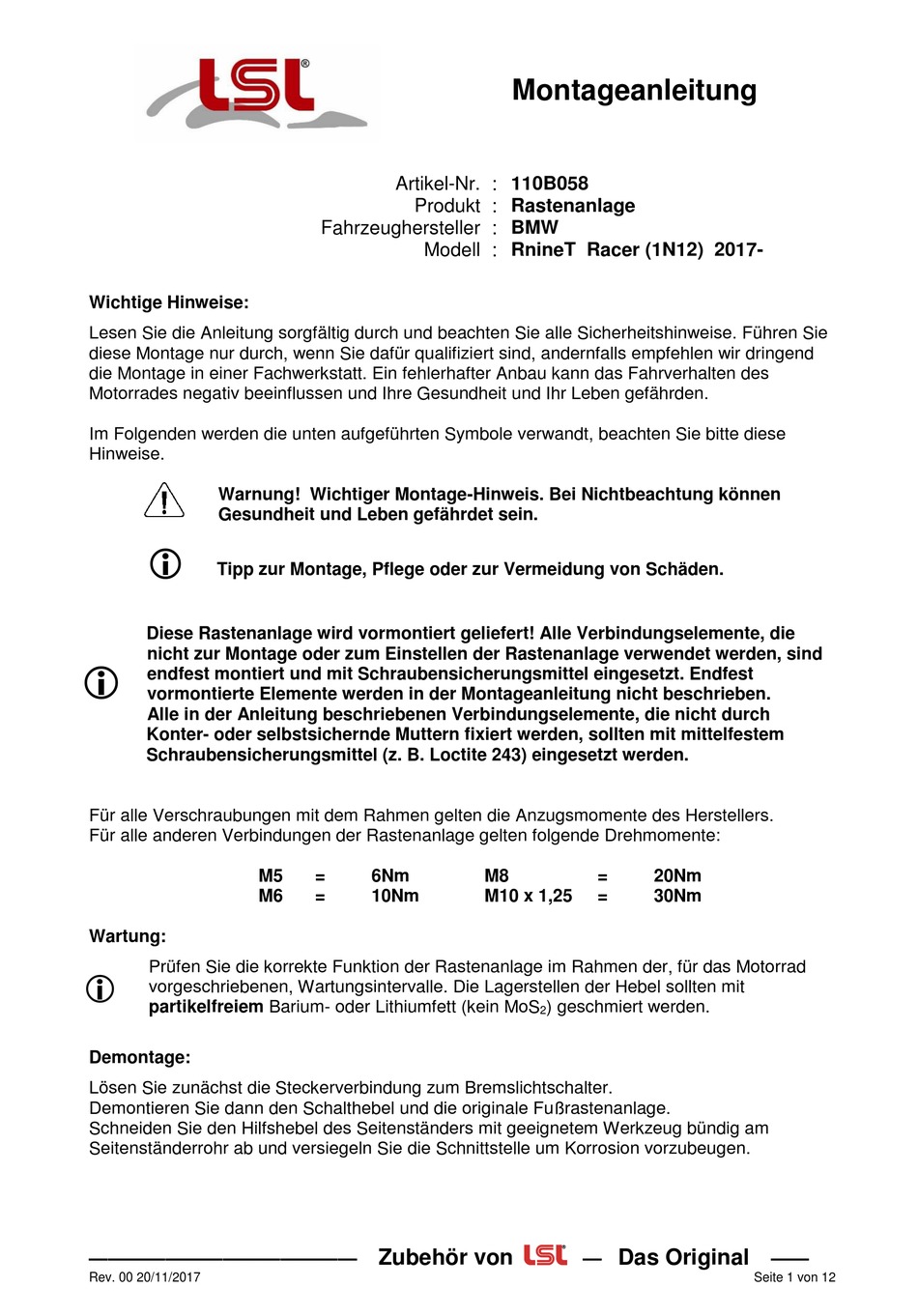

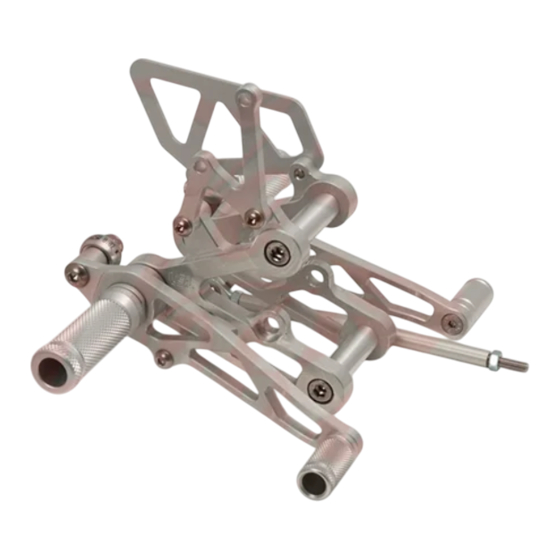

LSL 110B058 Montageanleitung
Rastenanlage
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Wichtige Hinweise:
Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie
diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend
die Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des
Motorrades negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.
Im Folgenden werden die unten aufgeführten Symbole verwandt, beachten Sie bitte diese
Hinweise.
Warnung! Wichtiger Montage-Hinweis. Bei Nichtbeachtung können
Gesundheit und Leben gefährdet sein.
Tipp zur Montage, Pflege oder zur Vermeidung von Schäden.
Diese Rastenanlage wird vormontiert geliefert! Alle Verbindungselemente, die
nicht zur Montage oder zum Einstellen der Rastenanlage verwendet werden, sind
endfest montiert und mit Schraubensicherungsmittel eingesetzt. Endfest
vormontierte Elemente werden in der Montageanleitung nicht beschrieben.
Alle in der Anleitung beschriebenen Verbindungselemente, die nicht durch
Konter- oder selbstsichernde Muttern fixiert werden, sollten mit mittelfestem
Schraubensicherungsmittel (z. B. Loctite 243) eingesetzt werden.
Für alle Verschraubungen mit dem Rahmen gelten die Anzugsmomente des Herstellers.
Für alle anderen Verbindungen der Rastenanlage gelten folgende Drehmomente:
Wartung:
Prüfen Sie die korrekte Funktion der Rastenanlage im Rahmen der, für das Motorrad
vorgeschriebenen, Wartungsintervalle. Die Lagerstellen der Hebel sollten mit
partikelfreiem Barium- oder Lithiumfett (kein MoS
Demontage:
Lösen Sie zunächst die Steckerverbindung zum Bremslichtschalter.
Demontieren Sie dann den Schalthebel und die originale Fußrastenanlage.
Schneiden Sie den Hilfshebel des Seitenständers mit geeignetem Werkzeug bündig am
Seitenständerrohr ab und versiegeln Sie die Schnittstelle um Korrosion vorzubeugen.
——————————————
Rev. 00 20/11/2017
Artikel-Nr. : 110B058
Produkt : Rastenanlage
Fahrzeughersteller : BMW
Modell : RnineT Racer (1N12) 2017-
M5
=
6Nm
M6
=
10Nm
Zubehör von
Montageanleitung
M8
=
M10 x 1,25
=
) geschmiert werden.
2
—
Das Original
20Nm
30Nm
——
Seite 1 von 12
Verwandte Anleitungen für LSL 110B058
Inhaltszusammenfassung für LSL 110B058
- Seite 1 Montageanleitung Artikel-Nr. : 110B058 Produkt : Rastenanlage Fahrzeughersteller : BMW Modell : RnineT Racer (1N12) 2017- Wichtige Hinweise: Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die Montage in einer Fachwerkstatt.
- Seite 2 Montage linke Seite: Schritt 1: Getriebeschalthebel mit Schlitz senkrecht unter Verwendung der Distanzbuchse Ø 19,5 x 14,1 x 12mm aufschieben, danach mit M6x25mm und Sperrkantscheibe auf Getriebeschaltwelle montieren. Schritt 2: Rastenanlage mit M8 x 20mm mit Schraubensicherungsmittel am Rahmen montieren. Schritt 3: Fußraste mit M5 x 25mm (6Nm) und Schraubensicherungsmittel montieren und Verschlussstopfen einsetzen.
- Seite 3 Montage rechte Seite: Schritt 1: Zuerst den Bremslichtschalter am Kabel anschließen und dann an LSL Rastenanlage in original Position mit den mitgelieferten M2 x 14mm Schrauben M2 Scheiben und M2 Muttern befestigen. Schritt 2: Rastenanlage mit M8 x 20mm und Schraubensicherungsmittel am Rahmen montieren.
- Seite 4 Schritt 4: Bremspumpe und Fersenschutz mit zwei Schrauben M6x25mm und 2x Mutter M6 selbstsichernd montieren. Anschluss der Bremsleitung ca.45° nach hinten verdrehen, ggf. Bremsanlage gemäß Herstellervorgaben entlüften. Schritt 5: Verbindung zwischen Bremshebel und Bremspumpe unter Verwendung von M6x40mm ULS und Buchse Ø 14x6,2 x 15mm herstellen. Schritt 6: Bremshebel an der Bremspumpe so einstellen, dass ein Spiel entsteht und die Bremse nicht dauerhaft betätigt wird.
