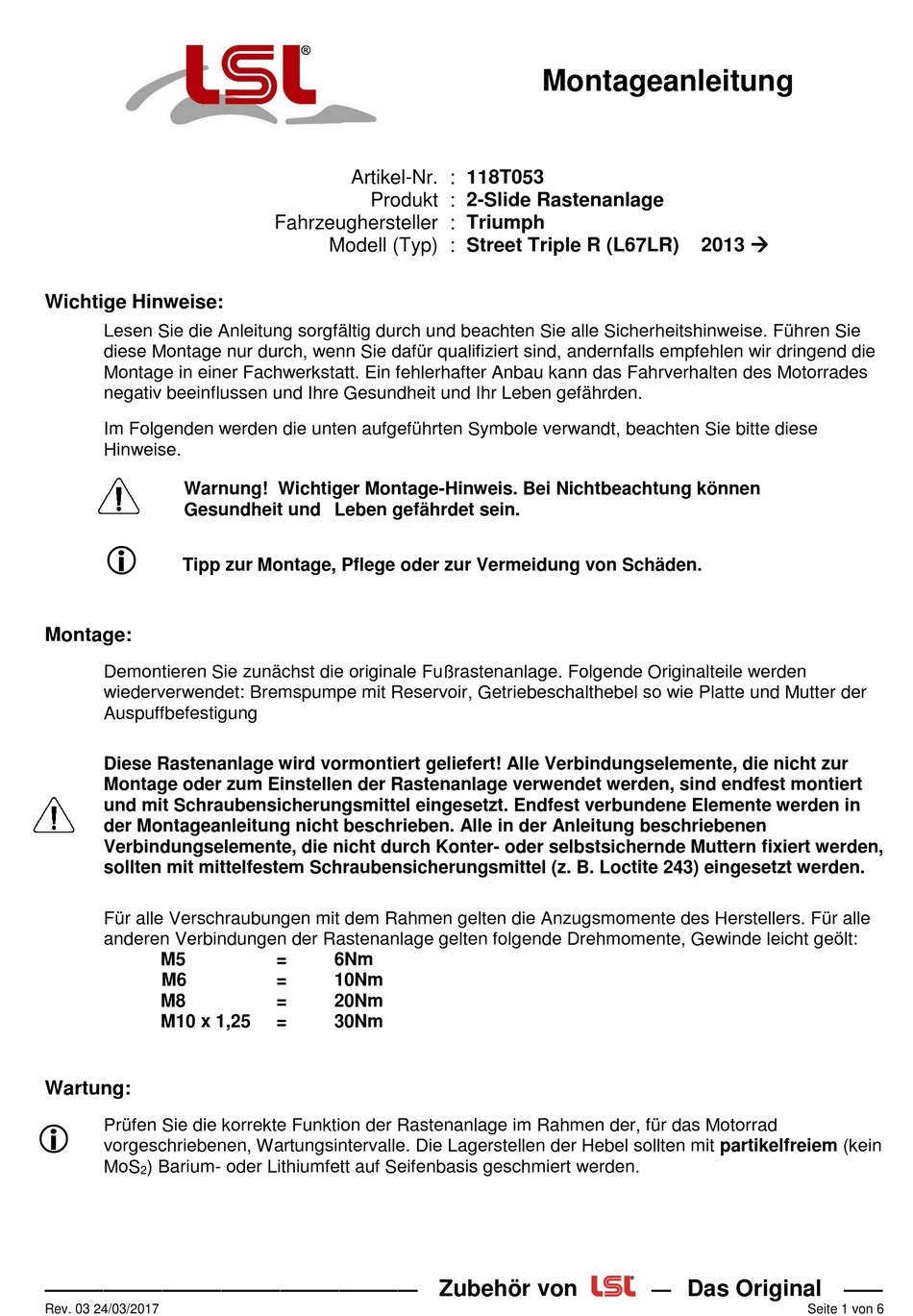

LSL 118T053 Montageanleitung

Wichtige Hinweise:
Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie
diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die
Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades
negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.
Im Folgenden werden die unten aufgeführten Symbole verwandt, beachten Sie bitte diese
Hinweise.
Warnung! Wichtiger Montage-Hinweis. Bei Nichtbeachtung können
Gesundheit und Leben gefährdet sein.

Tipp zur Montage, Pflege oder zur Vermeidung von Schäden.
Montage:
Demontieren Sie zunächst die originale Fußrastenanlage. Folgende Originalteile werden
wiederverwendet: Bremspumpe mit Reservoir, Getriebeschalthebel so wie Platte und Mutter der
Auspuffbefestigung
Diese Rastenanlage wird vormontiert geliefert! Alle Verbindungselemente, die nicht zur
Montage oder zum Einstellen der Rastenanlage verwendet werden, sind endfest montiert
und mit Schraubensicherungsmittel eingesetzt. Endfest verbundene Elemente werden in
der Montageanleitung nicht beschrieben. Alle in der Anleitung beschriebenen
Verbindungselemente, die nicht durch Konter- oder selbstsichernde Muttern fixiert werden,
sollten mit mittelfestem Schraubensicherungsmittel (z. B. Loctite 243) eingesetzt werden.
Für alle Verschraubungen mit dem Rahmen gelten die Anzugsmomente des Herstellers. Für alle
anderen Verbindungen der Rastenanlage gelten folgende Drehmomente, Gewinde leicht geölt:
M5
M6
M8
M10 x 1,25
Wartung:
Prüfen Sie die korrekte Funktion der Rastenanlage im Rahmen der, für das Motorrad

vorgeschriebenen, Wartungsintervalle. Die Lagerstellen der Hebel sollten mit partikelfreiem (kein
MoS ) Barium- oder Lithiumfett auf Seifenbasis geschmiert werden.
2
———————————————————
Rev. 03 24/03/2017
Artikel-Nr. : 118T053
Produkt : 2-Slide Rastenanlage
Fahrzeughersteller : Triumph
Modell (Typ) : Street Triple R (L67LR)
= 6Nm
= 10Nm
= 20Nm
= 30Nm
Zubehör von
Montageanleitung
2013 
—
Das Original
——
Seite 1 von 6
