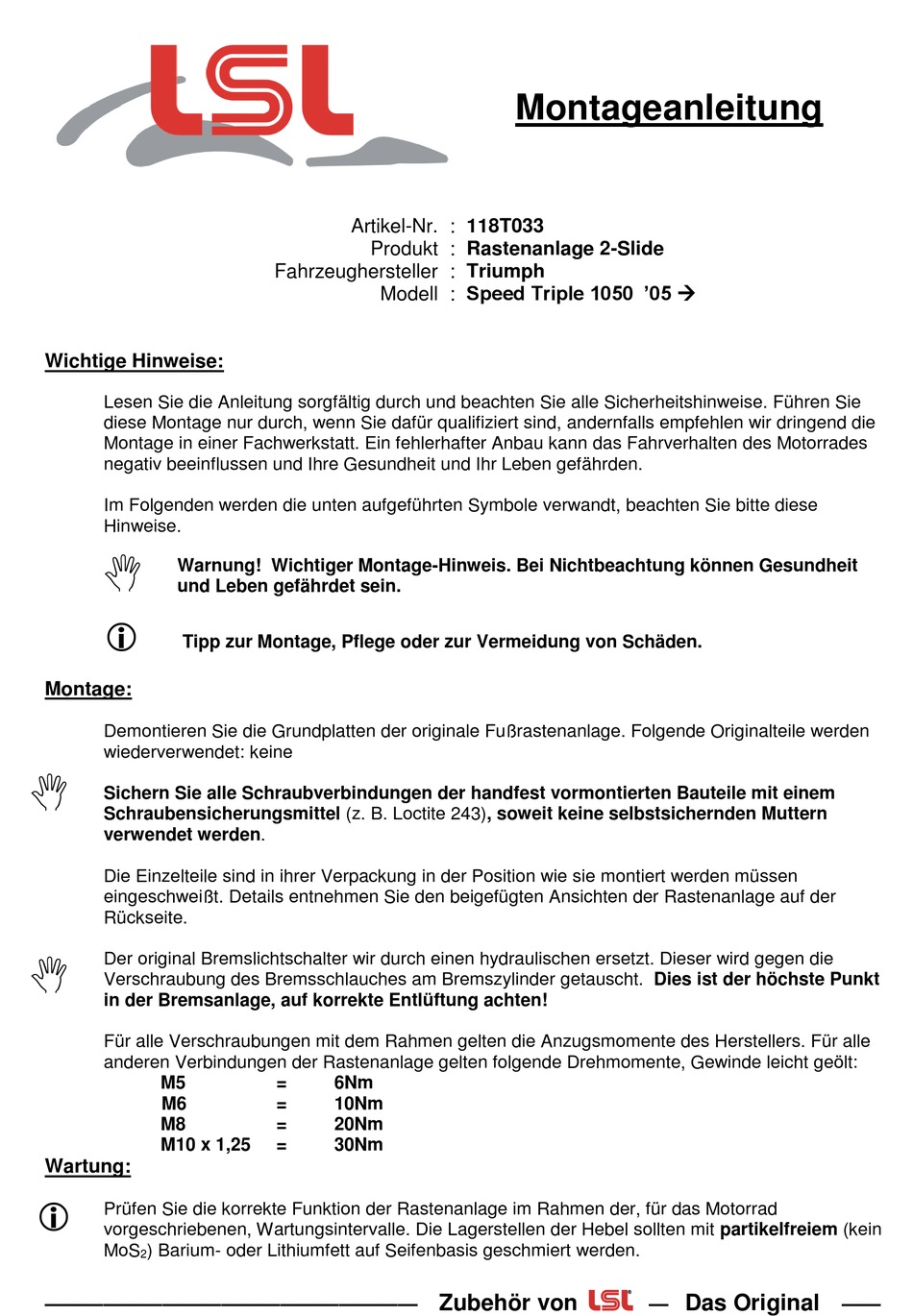

LSL 118T033 Montageanleitung

Wichtige Hinweise:
Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie
diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die
Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades
negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.
Im Folgenden werden die unten aufgeführten Symbole verwandt, beachten Sie bitte diese
Hinweise.

Warnung! Wichtiger Montage-Hinweis. Bei Nichtbeachtung können Gesundheit
und Leben gefährdet sein.

Tipp zur Montage, Pflege oder zur Vermeidung von Schäden.
Montage:
Demontieren Sie die Grundplatten der originale Fußrastenanlage. Folgende Originalteile werden
wiederverwendet: keine

Sichern Sie alle Schraubverbindungen der handfest vormontierten Bauteile mit einem
Schraubensicherungsmittel (z. B. Loctite 243), soweit keine selbstsichernden Muttern
verwendet werden.
Die Einzelteile sind in ihrer Verpackung in der Position wie sie montiert werden müssen
eingeschweißt. Details entnehmen Sie den beigefügten Ansichten der Rastenanlage auf der
Rückseite.
Der original Bremslichtschalter wir durch einen hydraulischen ersetzt. Dieser wird gegen die

Verschraubung des Bremsschlauches am Bremszylinder getauscht. Dies ist der höchste Punkt
in der Bremsanlage, auf korrekte Entlüftung achten!
Für alle Verschraubungen mit dem Rahmen gelten die Anzugsmomente des Herstellers. Für alle
anderen Verbindungen der Rastenanlage gelten folgende Drehmomente, Gewinde leicht geölt:
M5
M6
M8
M10 x 1,25
Wartung:

Prüfen Sie die korrekte Funktion der Rastenanlage im Rahmen der, für das Motorrad
vorgeschriebenen, Wartungsintervalle. Die Lagerstellen der Hebel sollten mit partikelfreiem (kein
MoS ) Barium- oder Lithiumfett auf Seifenbasis geschmiert werden.
2
———————————————————
Artikel-Nr. : 118T033
Produkt : Rastenanlage 2-Slide
Fahrzeughersteller : Triumph
Modell : Speed Triple 1050 '05 
= 6Nm
= 10Nm
= 20Nm
= 30Nm
