Wichtige Hinweise:
Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie diese
Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die Montage in
einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades negativ beeinflussen
und Ihre Gesundheit und Ihr Leben gefährden.
Im Folgenden werden die unten aufgeführten Symbole verwandt, beachten Sie bitte diese Hinweise.
Warnung! Wichtiger Montage-Hinweis. Bei Nichtbeachtung können Gesundheit und Leben
gefährdet sein.
Tipp zur Montage, Pflege oder zur Vermeidung von Schäden.
Montage:
Demontieren Sie zunächst die originale Fußrastenanlage. Folgende Originalteile werden wiederverwendet:
Getriebeschalthebel und Bremspumpe mit Reservoir.
Diese Rastenanlage wird vormontiert geliefert! Alle Verbindungselemente, die nicht zur Montage
oder zum Einstellen der Rastenanlage verwendet werden, sind endfest montiert und mit
Schraubensicherungsmittel eingesetzt. Endfest verbundene Elemente werden in der
Montageanleitung nicht beschrieben. Alle in der Anleitung beschriebenen Verbindungselemente,
die nicht durch Konter- oder selbstsichernde Muttern fixiert werden, sollten mit mittelfestem
Schraubensicherungsmittel (z. B. Loctite 243) eingesetzt werden.
Bei ABS Modellen ist ein spezieller Bremsleitungs-Adapter erforderlich!
Unsere Artikel-Nr.: 225BK44.
Der originale Bremslichtschalter wird durch einen hydraulischen ersetzt. Dieser wird gegen die
Verschraubung des Bremsschlauches am Bremszylinder getauscht.
Entlüften Sie das Bremssystem gemäß den Vorschriften des Fahrzeugherstellers! Verwenden sie
unbedingt Dichtringe entsprechend den Angaben des Bremsleitungsherstellers! Bedenken Sie bitte,
dass durch die Verkabelung des Bremslichtschalters zusätzlicher Montageaufwand entsteht und evtl.
zusätzliches Elektro-Installationsmaterial benötigt wird.
Für alle Verschraubungen mit dem Rahmen gelten die Anzugsmomente des Herstellers. Für alle anderen
Verbindungen der Rastenanlage gelten folgende Drehmomente:
M5
M6
M8
M10 x 1,25
Wartung:
Prüfen Sie die korrekte Funktion der Rastenanlage im Rahmen der, für das Motorrad vorgeschriebenen,
Wartungsintervalle. Die Lagerstellen der Hebel sollten mit partikelfreiem (kein MoS
Lithiumfett auf Seifenbasis geschmiert werden.
———————————————————
Rev. 00 11/07/2016
Artikel-Nr. : 118K152-RR
Produkt : 2-Slide Rastenanlage
Marke : Kawasaki
Modell (Typ) : ZX-10R (ZXT00S)
=
6Nm
=
10Nm
=
20Nm
=
30Nm
Zubehör von
Montageanleitung
2016
) Barium- oder
2
—
Das Original
——
Seite 1 von 8
Werbung
Verwandte Anleitungen für LSL 118K152-RR
Inhaltszusammenfassung für LSL 118K152-RR

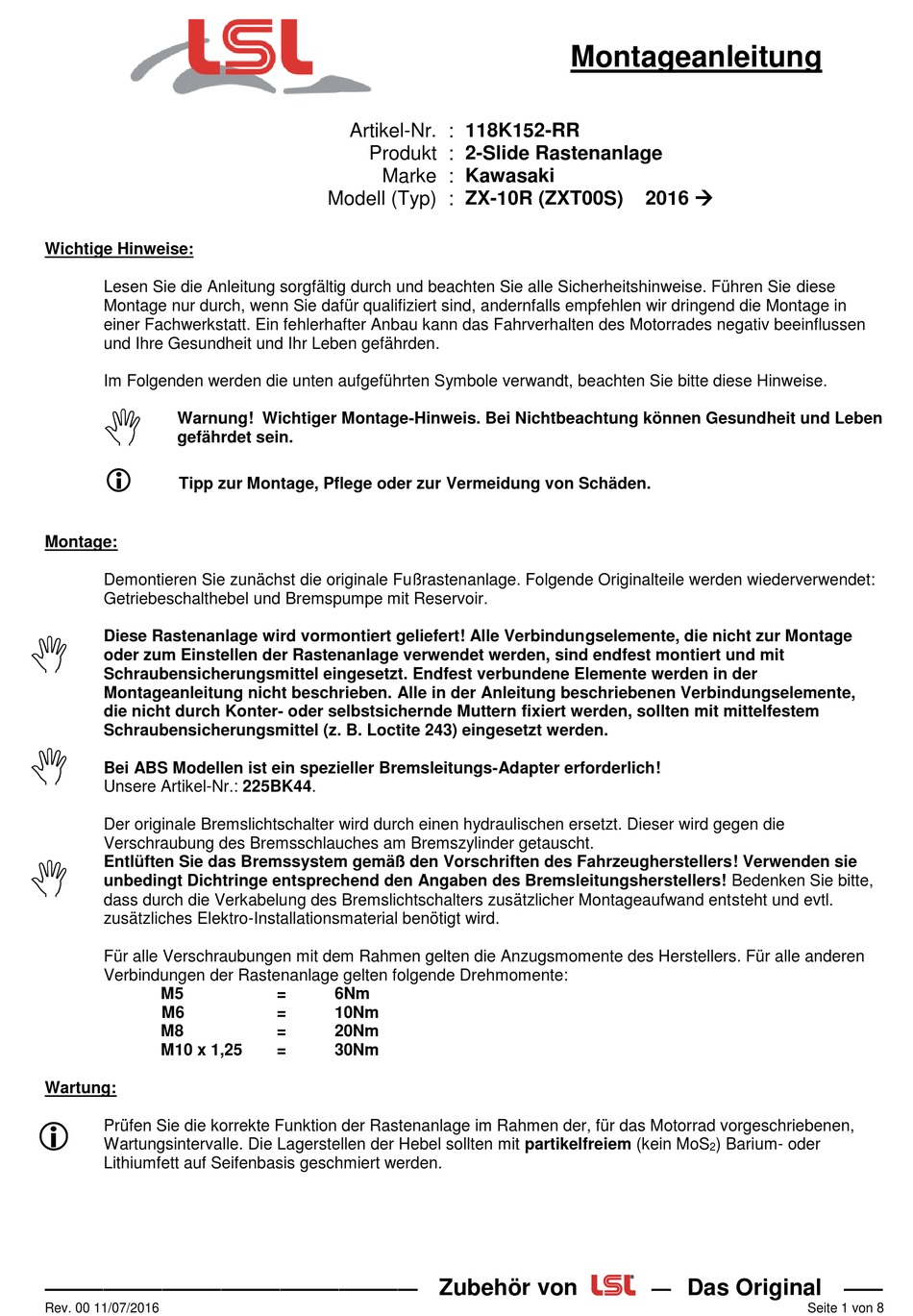

- Seite 1 Montageanleitung Artikel-Nr. : 118K152-RR Produkt : 2-Slide Rastenanlage Marke : Kawasaki 2016 Modell (Typ) : ZX-10R (ZXT00S) Wichtige Hinweise: Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die Montage in einer Fachwerkstatt.
