Wichtige Hinweise:
Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie
diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die
Montage in einer Fachwerkstatt. Ein fehlerhafter Anbau kann das Fahrverhalten des Motorrades
negativ beeinflussen und Ihre Gesundheit und Ihr Leben gefährden.
Im Folgenden werden die unten aufgeführten Symbole verwandt, beachten Sie bitte diese
Hinweise.
Warnung! Wichtiger Montage-Hinweis. Bei Nichtbeachtung können Gesundheit
und Leben gefährdet sein.
Tipp zur Montage, Pflege oder zur Vermeidung von Schäden.
Montagehinweis:
Folgende Originalteile werden wiederverwendet: Klemmschraube des Bremspedals.
Sichern Sie alle Schraubverbindungen der handfest vormontierten Bauteile mit einem
Schraubensicherungsmittel (z. B. Loctite 243), soweit keine selbstsichernden Muttern
verwendet werden.
Die Einzelteile sind in ihrer Verpackung in der Position wie sie montiert werden müssen
eingeschweißt. Details entnehmen Sie den beigefügten Ansichten der Rastenanlage auf der
Rückseite.
Für alle Verschraubungen mit dem Rahmen gelten die Anzugsmomente des Herstellers. Für alle
anderen Verbindungen der Rastenanlage gelten folgende Drehmomente, Gewinde leicht geölt:
M5
M6
M12 x 1,25
Wartung:
Prüfen Sie die korrekte Funktion der Rastenanlage im Rahmen der, für das Motorrad
vorgeschriebenen, Wartungsintervalle. Die Lagerstellen der Hebel sollten mit partikelfreiem (kein
MoS
) Barium- oder Lithiumfett auf Seifenbasis geschmiert werden.
2
———————————————————
Rev. 00 28/09/2020
Artikel-Nr. : 110K086LB & 110K086LBSW

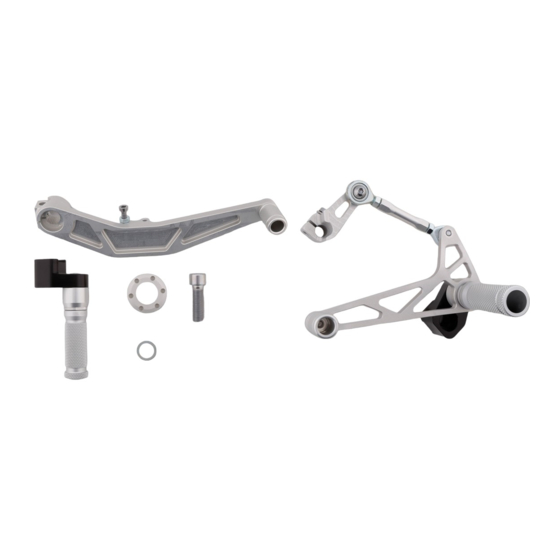

Produkt : Rastenanlage - Lindy Bob -
Fahrzeughersteller : Kawasaki
Modell : W 650
=
6Nm
=
10Nm
=
40Nm
Zubehör von

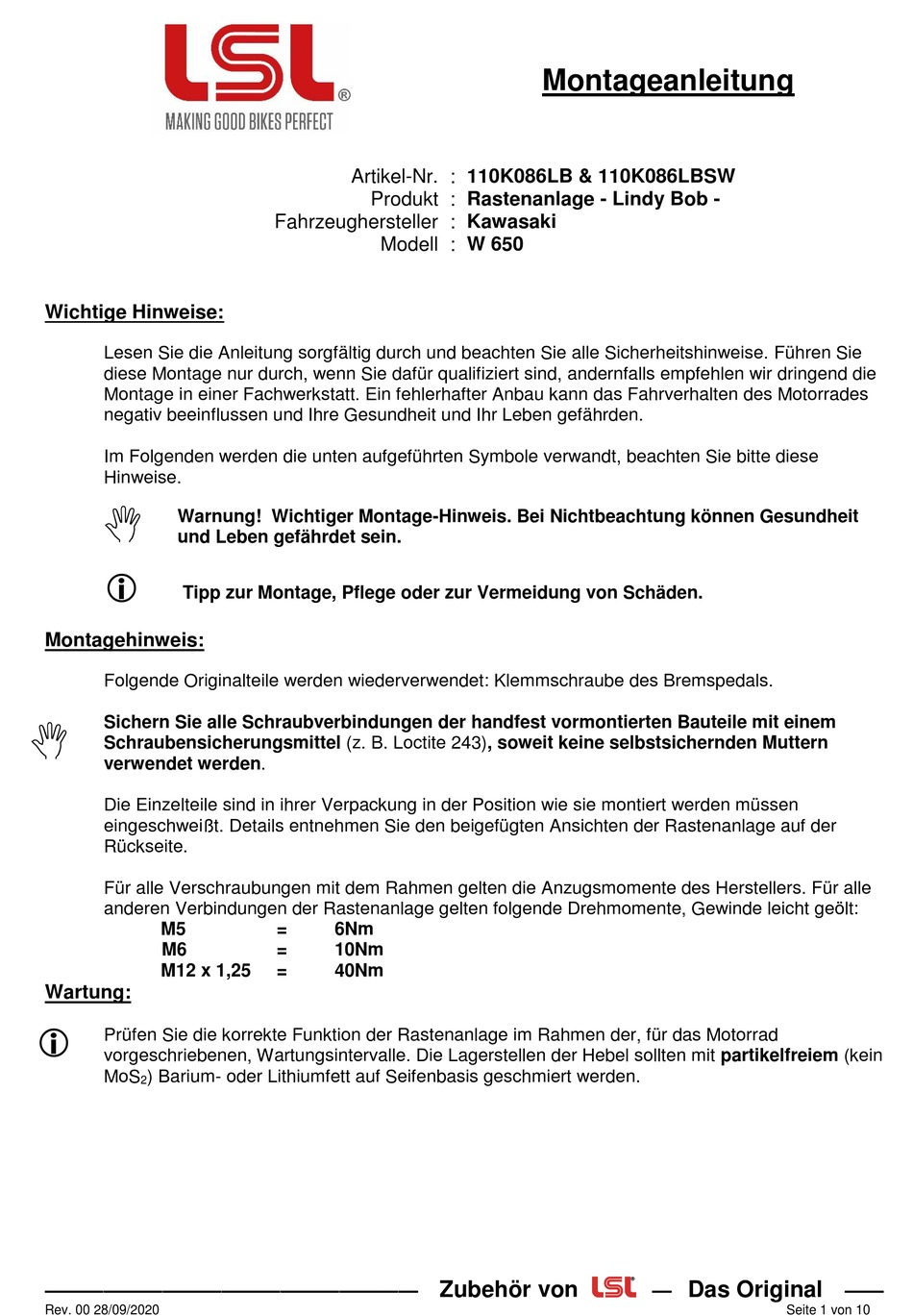

Montageanleitung
—
Das Original
——
Seite 1 von 10
Werbung
Verwandte Anleitungen für LSL 110K086LB
Inhaltszusammenfassung für LSL 110K086LB
- Seite 1 Montageanleitung Artikel-Nr. : 110K086LB & 110K086LBSW Produkt : Rastenanlage - Lindy Bob - Fahrzeughersteller : Kawasaki Modell : W 650 Wichtige Hinweise: Lesen Sie die Anleitung sorgfältig durch und beachten Sie alle Sicherheitshinweise. Führen Sie diese Montage nur durch, wenn Sie dafür qualifiziert sind, andernfalls empfehlen wir dringend die Montage in einer Fachwerkstatt.
- Seite 2 Bremspedalrückholfeder und eine Beschädigung des Bremslichtschalters zu vermeiden. Schieben Sie, während Sie das Bremsgestänge in Position halten, das bereitgelegte LSL-Bremspedal auf die Bremspedalwelle und sichern dieses mit der originalen Sicherungsschraube. Achten Sie darauf, dass die Markierung (Körnerpunkt) am Bremspedal mit der Markierung der Bremspedalwelle (Körnerpunkt) übereinstimmt.
- Seite 3 Montage links: Montieren Sie zuerst den Rahmenadapter mit der Schraube M12x40mm. Montieren Sie dann die Fußraste auf den Adapter mit der Schraube M5x25mm und verschließen dann die Fußraste mit dem Kunststoffstopfen. Drehen Sie die Schaltstange auf das Kugelgelenk des Schalthebels bis Sie den gleichen Abstand an beiden Enden erreicht haben.
- Seite 10 ——————————————————— — —— Zubehör von Das Original Rev. 00 28/09/2020 Seite 10 von 10...
