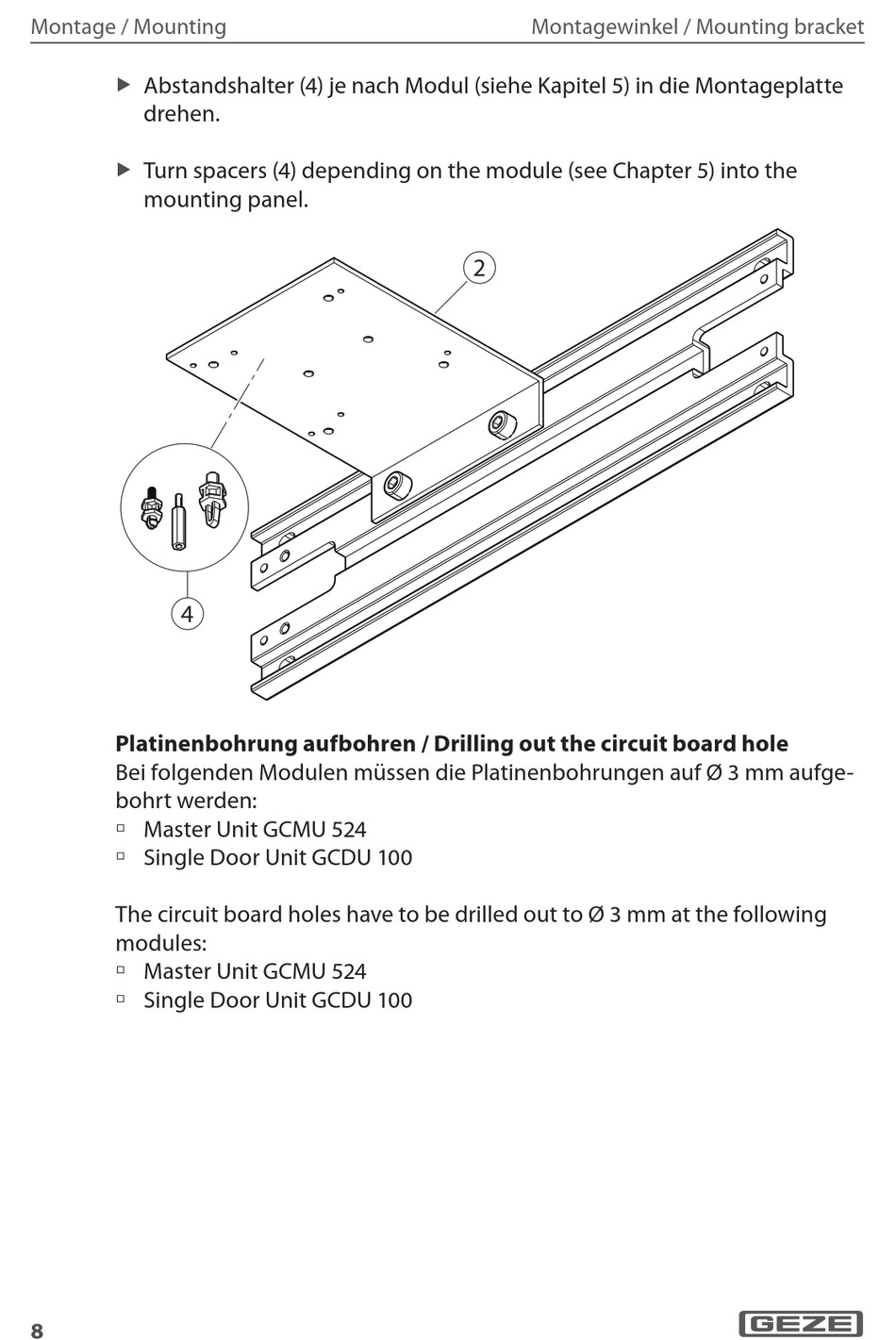

GEZE EMD Montageanleitung Seite 8

Montage / Mounting
Abstandshalter (4) je nach Modul (siehe Kapitel 5 Positi ) in die Montageplatte
X
drehen.
Turn spacers (4) depending on the module (see Chapter 5 Positi ) into the
X
mounting panel.
�
Platinenbohrung aufbohren / Drilling out the circuit board hole
Bei folgenden Modulen müssen die Platinenbohrungen auf Ø 3 mm aufge-
bohrt werden:
Master Unit GCMU 5 Positi 2 4
à
Single Door Unit GCDU 100
à
The circuit board holes have to be drilled out to Ø 3 mm at the following
modules:
Master Unit GCMU 5 Positi 2 4
à
Single Door Unit GCDU 100
à
8
Montagewinkel / Mounting bracket
�
