Positionen der Abstandshalter /
Positions of the spacers
5 Positi

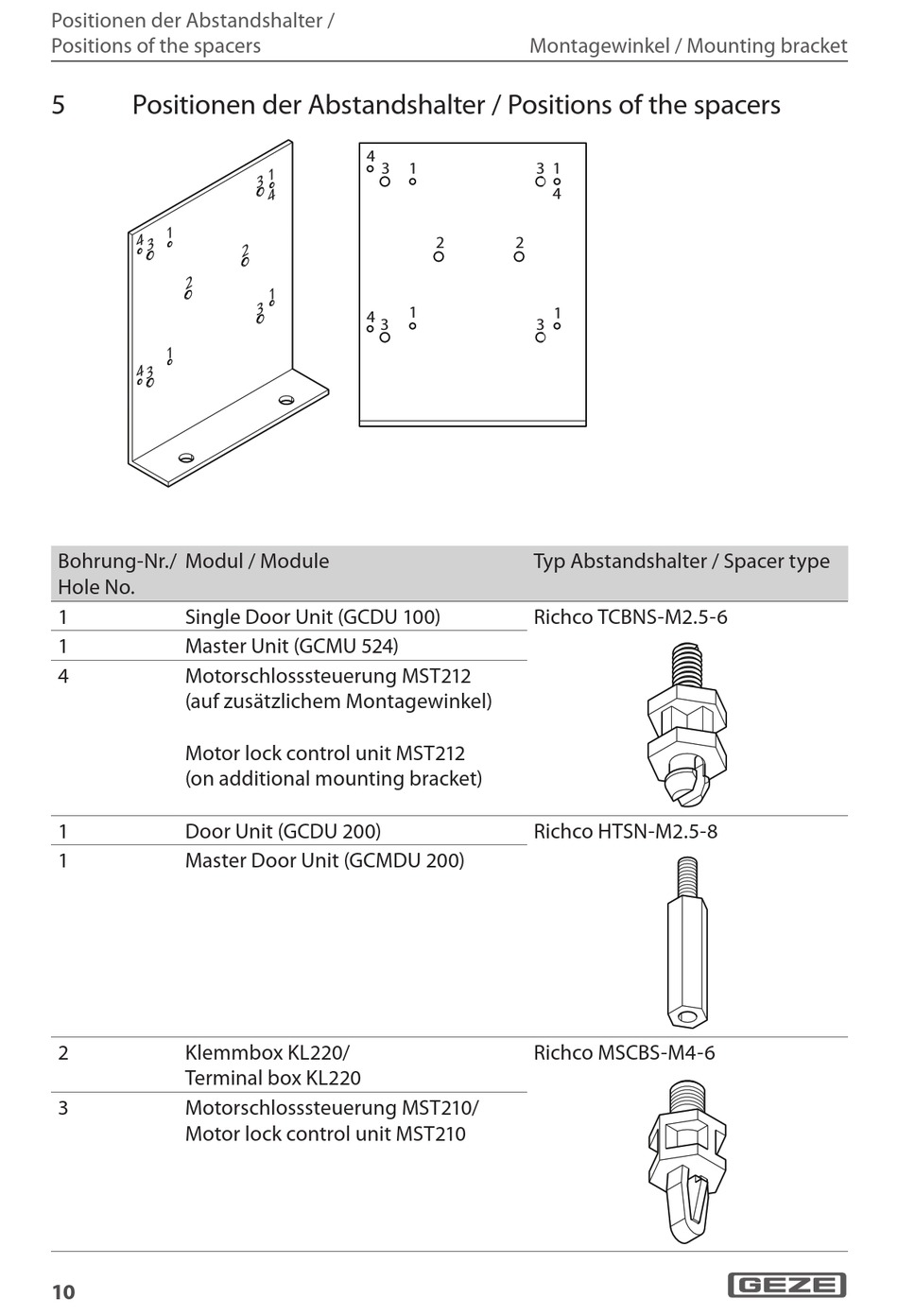

Positionen der Abstandshalter / Positions of the spacers

Bohrung-Nr./ Modul / Module
Hole No.
1 Single Door Unit (GCDU 100)
1 Master Unit (GCMU 5 Positi 2 4)
4 Motorschlosssteuerung MST212
(auf zusätzlichem Montagewinkel)
Motor lock control unit MST212
(on additional mounting bracket)
1 Door Unit (GCDU 200)
1 Master Door Unit (GCMDU 200)
2 Klemmbox KL220/
Terminal box KL220
3 Motorschlosssteuerung MST210/
Motor lock control unit MST210
10
Montagewinkel / Mounting bracket
�
� � � �
� �
�
�
� �
Typ Abstandshalter / Spacer type
Richco TCBNS-M2.5 Positi - 6
Richco HTSN-M2.5 Positi - 8
Richco MSCBS-M4-6
�
�
