Montagewinkel / Mounting bracket

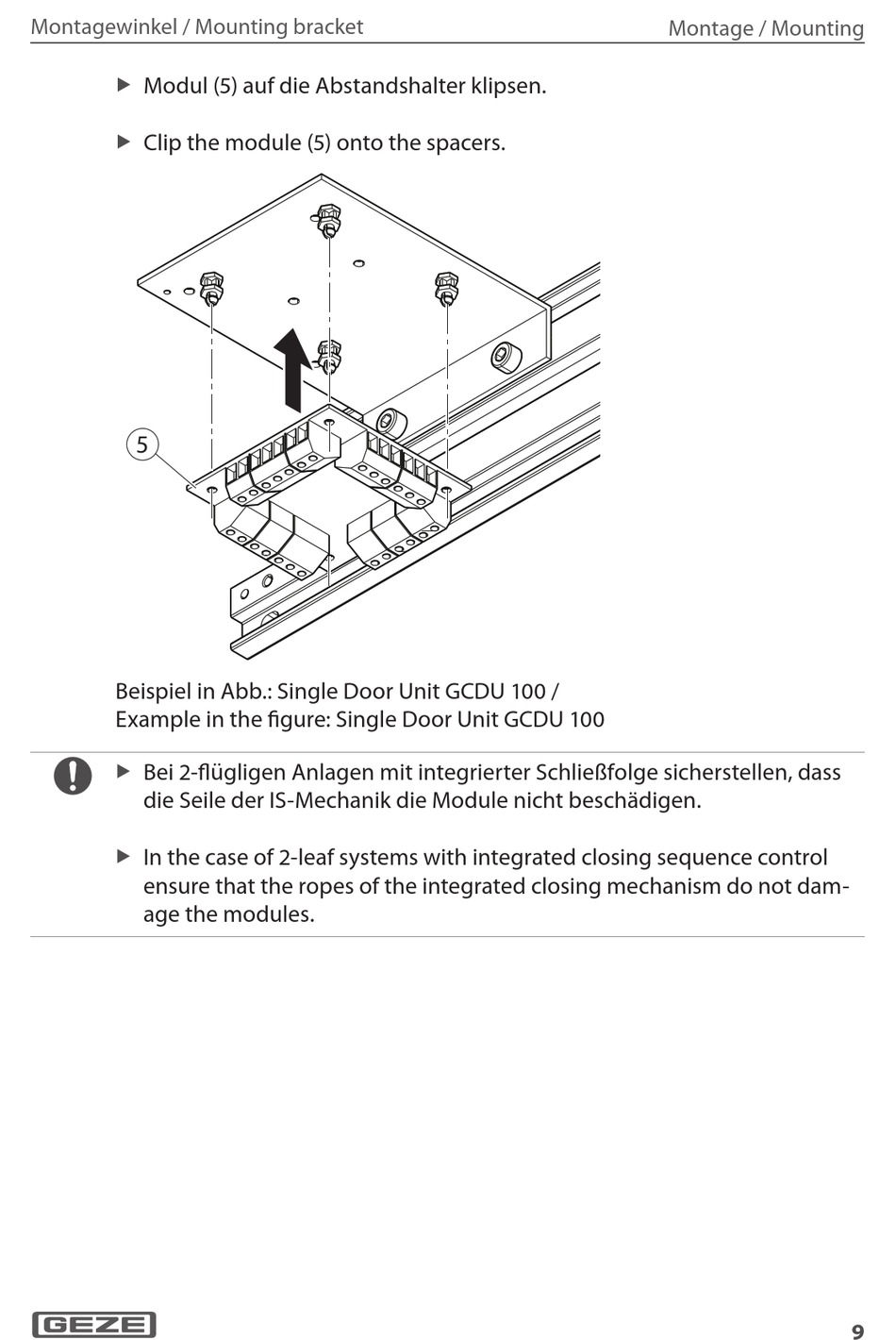

Modul (5 Positi ) auf die Abstandshalter klipsen.
X
Clip the module (5 Positi ) onto the spacers.
X
�
Beispiel in Abb.: Single Door Unit GCDU 100 /
Example in the figure: Single Door Unit GCDU 100
Bei 2-flügligen Anlagen mit integrierter Schließfolge sicherstellen, dass
X
die Seile der IS-Mechanik die Module nicht beschädigen.
In the case of 2-leaf systems with integrated closing sequence control
X
ensure that the ropes of the integrated closing mechanism do not dam-
age the modules.
Montage / Mounting
