Montagewinkel / Mounting bracket
2

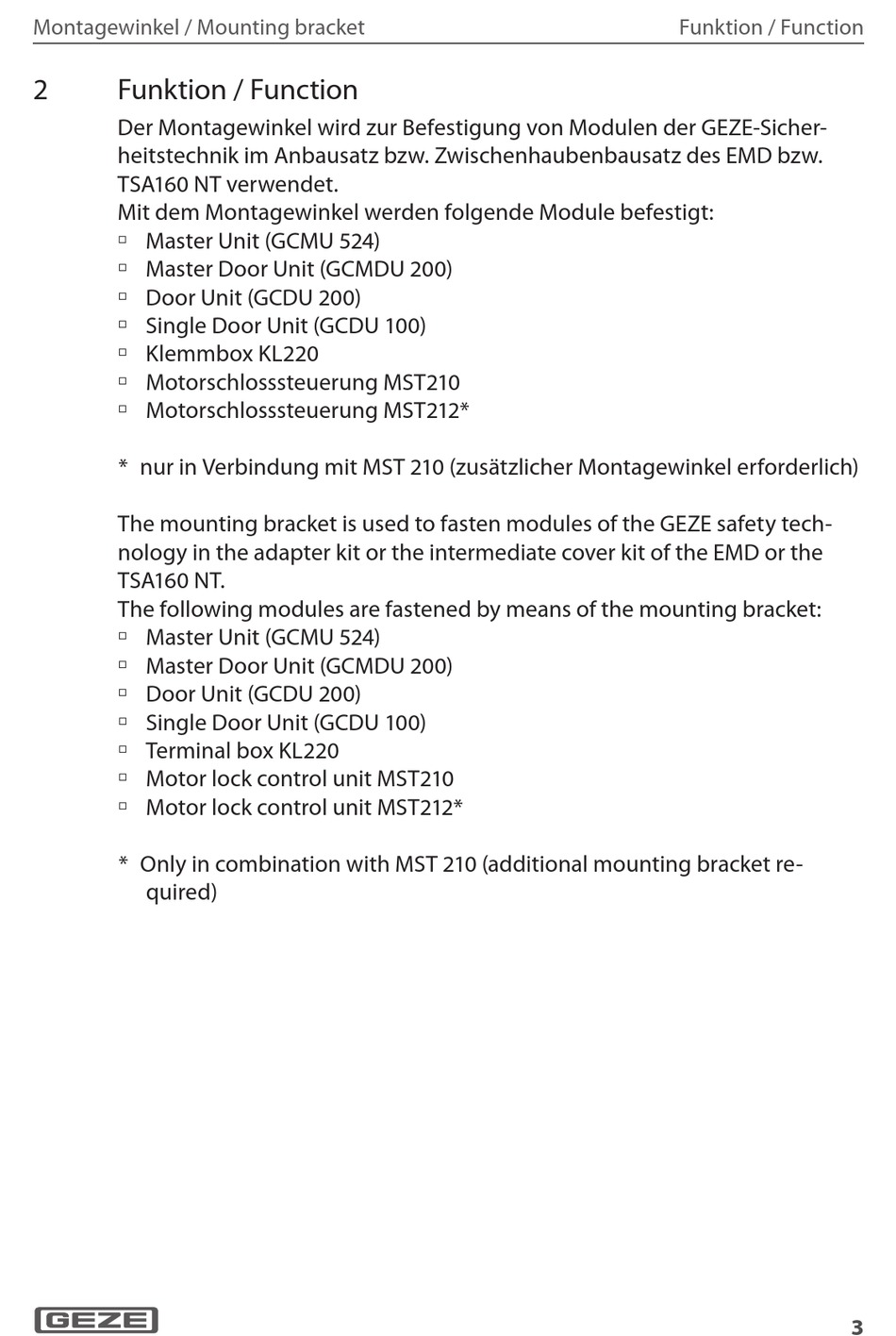

Funktion / Function

Der Montagewinkel wird zur Befestigung von Modulen der GEZE-Sicher-
heitstechnik im Anbausatz bzw. Zwischenhaubenbausatz des EMD bzw.
TSA160 NT verwendet.
Mit dem Montagewinkel werden folgende Module befestigt:
Master Unit (GCMU 5 Positi 2 4)
à
Master Door Unit (GCMDU 200)
à
Door Unit (GCDU 200)
à
Single Door Unit (GCDU 100)
à
Klemmbox KL220
à
Motorschlosssteuerung MST210
à
Motorschlosssteuerung MST212*
à
* nur in Verbindung mit MST 210 (zusätzlicher Montagewinkel erforderlich)
The mounting bracket is used to fasten modules of the GEZE safety tech-
nology in the adapter kit or the intermediate cover kit of the EMD or the
TSA160 NT.
The following modules are fastened by means of the mounting bracket:
Master Unit (GCMU 5 Positi 2 4)
à
Master Door Unit (GCMDU 200)
à
Door Unit (GCDU 200)
à
Single Door Unit (GCDU 100)
à
Terminal box KL220
à
Motor lock control unit MST210
à
Motor lock control unit MST212*
à
* Only in combination with MST 210 (additional mounting bracket re-
quired)
