EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C

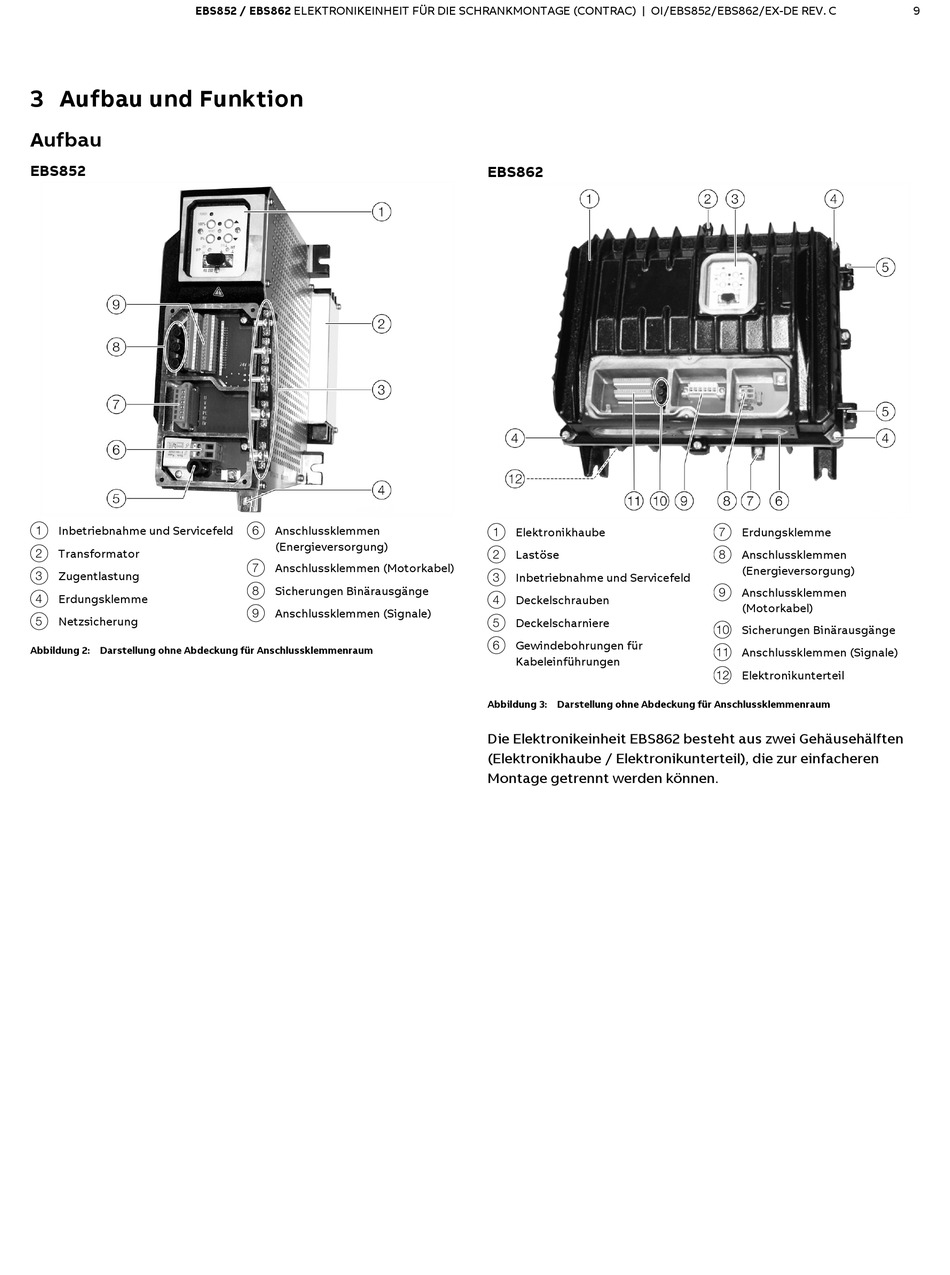

3 Aufbau und Funktion

Aufbau

EBS852

1 Inbetriebnahme und Servicefeld
2 Transformator
3 Zugentlastung
4 Erdungsklemme
5 Netzsicherung
Abbildung 2: Darstellung ohne Abdeckung für Anschlussklemmenraum
6 Anschlussklemmen
(Energieversorgung)
7 Anschlussklemmen (Motorkabel)
8 Sicherungen Binärausgänge
9 Anschlussklemmen (Signale)

EBS862

1 Elektronikhaube
2 Lastöse
3 Inbetriebnahme und Servicefeld
4 Deckelschrauben
5 Deckelscharniere
6 Gewindebohrungen für
Kabeleinführungen
Abbildung 3: Darstellung ohne Abdeckung für Anschlussklemmenraum
Die Elektronikeinheit EBS862 besteht aus zwei Gehäusehälften
(Elektronikhaube / Elektronikunterteil), die zur einfacheren
Montage getrennt werden können.
7 Erdungsklemme
8 Anschlussklemmen
(Energieversorgung)
9 Anschlussklemmen
(Motorkabel)
0 Sicherungen Binärausgänge
k Anschlussklemmen (Signale)
l Elektronikunterteil
9
