Inhaltszusammenfassung für ABB EBS852

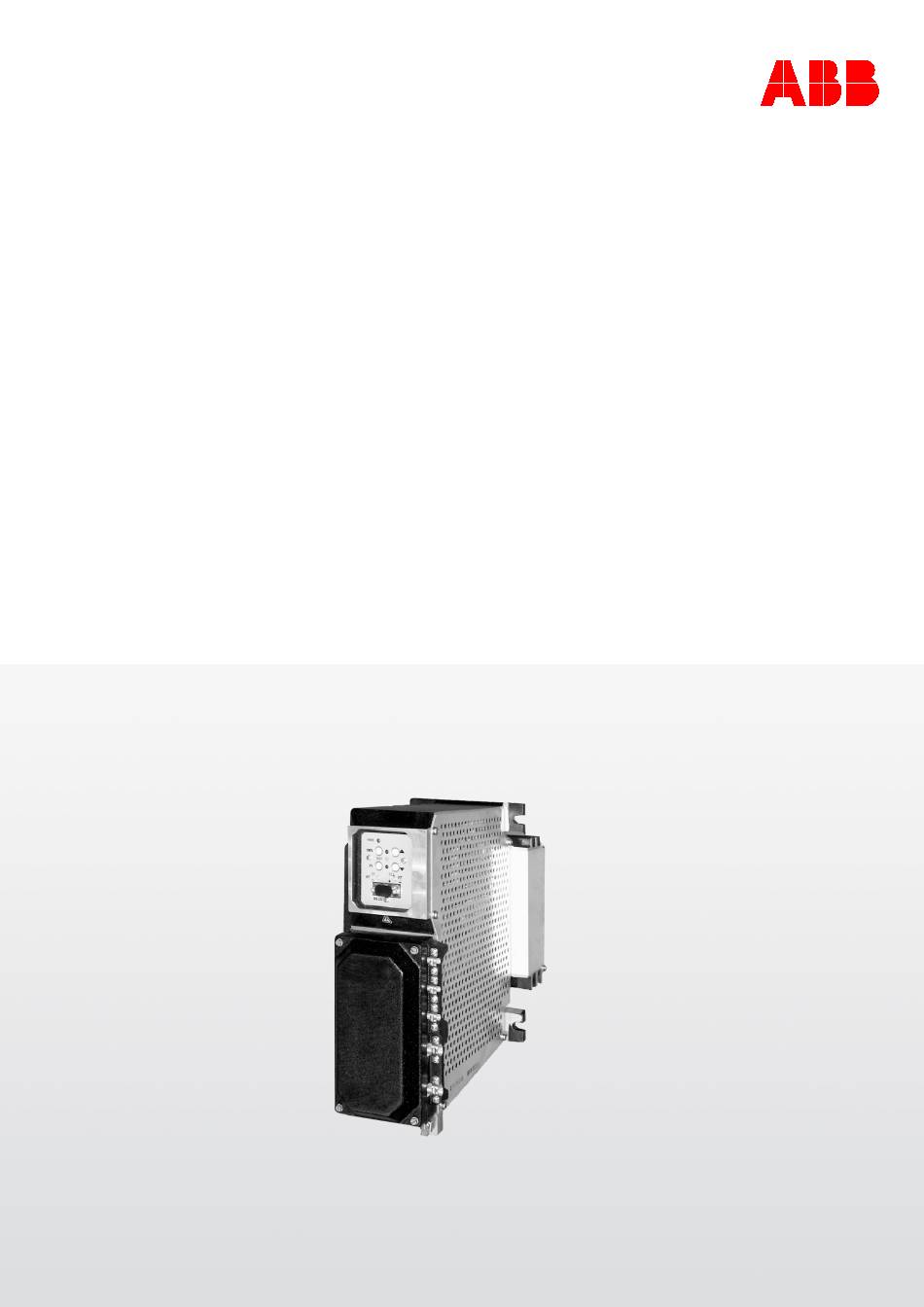

- Seite 1 — A B B M E A S U RE M E N T & A N AL YT I C S | D A T E N B LA T T EBS852 (Contrac) Elektronikeinheit...
- Seite 2 EBS852 (CONTRAC) ELEKTRONIKEINHEIT | DS/EBS852-DE REV. C — Zur kontinuierlichen Ansteuerung der Contrac Antriebe RHD und RSD — Prozessorgesteuerte Elektronikeinheit nach Frequenzumformerprinzip — Energieversorgung 115 V AC oder 230 V AC — Konventionelle Signalschnittstelle (0/4 bis 20 mA / 24 V) —...
- Seite 3 EBS852 (CONTRAC) ELEKTRONIKEINHEIT | DS/EBS852-DE REV. C — Kurzbeschreibung Elektronikeinheit Die Elektronikeinheit bildet die Schnittstelle zwischen Regelsystem und Antrieb. Es stehen Elektronikeinheiten für die Montage antriebsnah im Bei der kontinuierlichen Positionierung verändert die Feld, entfernt im Gestell oder integriert (kleinster Elektronikeinheit das Motormoment stufenlos, bis ein Antriebstyp) zur Verfügung.
- Seite 4 EBS852 (CONTRAC) ELEKTRONIKEINHEIT | DS/EBS852-DE REV. C — … Kurzbeschreibung … Analoge Ansteuerung Geschwindigkeit Die Binärausgangsfunktion kann für jeden Ausgang frei Contrac-Antriebe bieten die Möglichkeit, die Geschwindigkeit gewählt werden. Zur Verfügung stehen die folgenden stufenlos, unabhängig vom Stellmoment oder der Stellkraft, Funktionen: unterschiedlich für beide Richtungen einzustellen.
- Seite 5 EBS852 (CONTRAC) ELEKTRONIKEINHEIT | DS/EBS852-DE REV. C — Kommunikation Umgebungsbedingungen HART Contrac bietet optional die Möglichkeit der HART®- Temperatur Kommunikation zur Konfiguration und Parametrierung im Je nach Antriebstyp stehen verschiedene laufenden Betrieb. Die HART®-FSK-Kommunikation Temperaturausführungen zur Verfügung. ermöglicht gleichzeitig eine analoge Sollwertübertragung Die Einschaltdauer unterliegt keinem Derating, d.
- Seite 6 EBS852 (CONTRAC) ELEKTRONIKEINHEIT | DS/EBS852-DE REV. C — Technische Daten Allgemeine Daten EBS852 IP-Schutzart IP 20 Feuchte ≤75 % im Jahresmittel; Betauung nicht zulässig Lufteintrittstemperatur am Trägergestell 0 bis 45 °C (32 bis 113 °F) Transport- und Lagertemperatur −25 bis 70 °C (−13 bis 158 °F) Langzeitlagertemperatur −25 bis 40 °C (−13 bis 104 °F)
- Seite 7 EBS852 (CONTRAC) ELEKTRONIKEINHEIT | DS/EBS852-DE REV. C Kommunikation Konventionelle Kommunikation Analogeingang 0 / 4 bis 20 mA, interne Bürde: 300 Ω Analogausgang 0 / 4 bis 20 mA, galvanisch getrennt, maximale Bürde: 500 Ω 3 Binäreingänge, 1 bis 3 Digital 0: −3 bis 5 V oder offen, galvanisch getrennt Digital 1: 12 bis 35 V, galvanisch getrennt 3 Binärausgänge, 1 bis 3...
- Seite 8 EBS852 (CONTRAC) ELEKTRONIKEINHEIT | DS/EBS852-DE REV. C — Elektrische Anschlüsse Leiterquerschnitte Fall 1 EBS852 – Klemmanschluss Erfolgt die Schutzerdung des Antriebs ausschließlich über Geeignet für Kabel Ø Klemmen für den PE-Leiter des Motorkabels, reduzieren sich die maximal Leitungsquerschnitt zulässigen Kabellängen für die Elektronikeinheiten EAS822 Netzkabel 13 mm (0.51 in)
- Seite 9 EBS852 (CONTRAC) ELEKTRONIKEINHEIT | DS/EBS852-DE REV. C Elektronikeinheit EBS852 (Contrac) Hinweis Der elektrische Anschluss erfolgt über einen Kombistecker am Antrieb und über Schraubklemmen an der Elektronikeinheit. BE = Binäreingang BA = Binärausgang Abbildung 1: Ansteuerung über Analogeingang 0/4 bis 20 mA, HART®-Kommunikation oder Binäreingänge...
- Seite 10 EBS852 (CONTRAC) ELEKTRONIKEINHEIT | DS/EBS852-DE REV. C — Abmessungen Abbildung 2: Abmessungen in mm (in)
- Seite 11 EBS852 (CONTRAC) ELEKTRONIKEINHEIT | DS/EBS852-DE REV. C — Bestellinformationen EBS852 für Standard-Antriebe Grundmodell V68852A XXXX EBS852 Elektronikeinheit für Standard-Antriebe, für Montage im Trägergestell Verwendung Schubantrieb RSD10-5,0/100 2050 Schubantrieb RSD10-5,0/300 9150 Schubantrieb RSD10-10,0/100 2051 Schubantrieb RSD10-10,0/300 9151 Schubantrieb RSD20-5,0/100 2052 Schubantrieb RSD20-5,0/300...
- Seite 12 — … Bestellinformationen … EBS852 für Standard-Antriebe Haupt-Bestellinformationen EBS852 Elektronikeinheit für Standard-Antriebe, für Montage im Trägergestell Umgebungstemperaturbereich des Antriebs −30 bis 50 °C (−20 bis 130 °F) −10 bis 65 °C (15 bis 150 °F) −1 bis 85 °C (30 bis 185 °F) (Nur für RHD250 / RHD500 / RHD800 und RSD10 / RSD20) Einstellungen der Elektronik Standard-Einstellungen (siehe techn.
- Seite 13 EBS852 (CONTRAC) ELEKTRONIKEINHEIT | DS/EBS852-DE REV. C Zubehör Beschreibung Bestellnummer RHD(E) / RSD(E) / PME / LME Save & Restore-Tool ECOM700 für Contrac Elektronikeinheiten mit Software-Version ≥ 2.0 3KXE911100L0001 RHD(E) / RSD(E) / PME / LME Save & Restore-Tool ECOM688 für Contrac Elektronikeinheiten mit Software-Version < 2.0...
- Seite 14 EBS852 (CONTRAC) ELEKTRONIKEINHEIT | DS/EBS852-DE REV. C — Trademarks HART ist ein eingetragenes Warenzeichen der FieldComm Group, Austin, Texas, USA Vertrieb Service...
- Seite 15 EBS852 (CONTRAC) ELEKTRONIKEINHEIT | DS/EBS852-DE REV. C...
- Seite 16 Technische Änderungen sowie Inhaltsänderungen dieses Dokuments behalten wir uns jederzeit ohne Vorankündigung vor. Bei Bestellungen gelten die vereinbarten detaillierten Angaben. ABB übernimmt keinerlei Verantwortung für eventuelle Fehler oder Unvollständigkeiten in diesem Dokument. Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Themen und Abbildungen vor.
