EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C
9 Diagnose / Fehlermeldungen
Definition – Alarme und Fehler
Alarme
Der Antrieb / die Elektronikeinheit befindet sich in einem kritischen Zustand (z. B. hohe Temperatur), welcher momentan den Antrieb,
die Elektronikeinheit, den Prozess oder Personen nicht beeinträchtigt.
Die Antriebsfunktionen sind verfügbar. Vorherige Alarme werden im Bereich „Gespeicherte Alarme" in der Elektronik gespeichert. Die
grafische Bedienoberfläche verwenden, um gespeicherte Alarme auszulesen.
Fehler
Der Antrieb / die Elektronikeinheit befindet sich in einem kritischen Zustand, z. B. die Stellkreisüberwachung, welche unmittelbar den
Antrieb, die Elektronikeinheit, den Prozess oder Personen gefährden.
Der Antrieb wird abgeschaltet und die Antriebsfunktionen sind nicht weiter verfügbar. Vorherige Fehlermeldungen werden im Bereich
„Gespeicherte Fehler" in der Elektronikeinheit gespeichert. Die grafische Bedienoberfläche verwenden, um gespeicherte Fehler
auszulesen. Fehlermeldungen können nicht zurückgesetzt werden, solange die Ursache für den Fehler besteht.

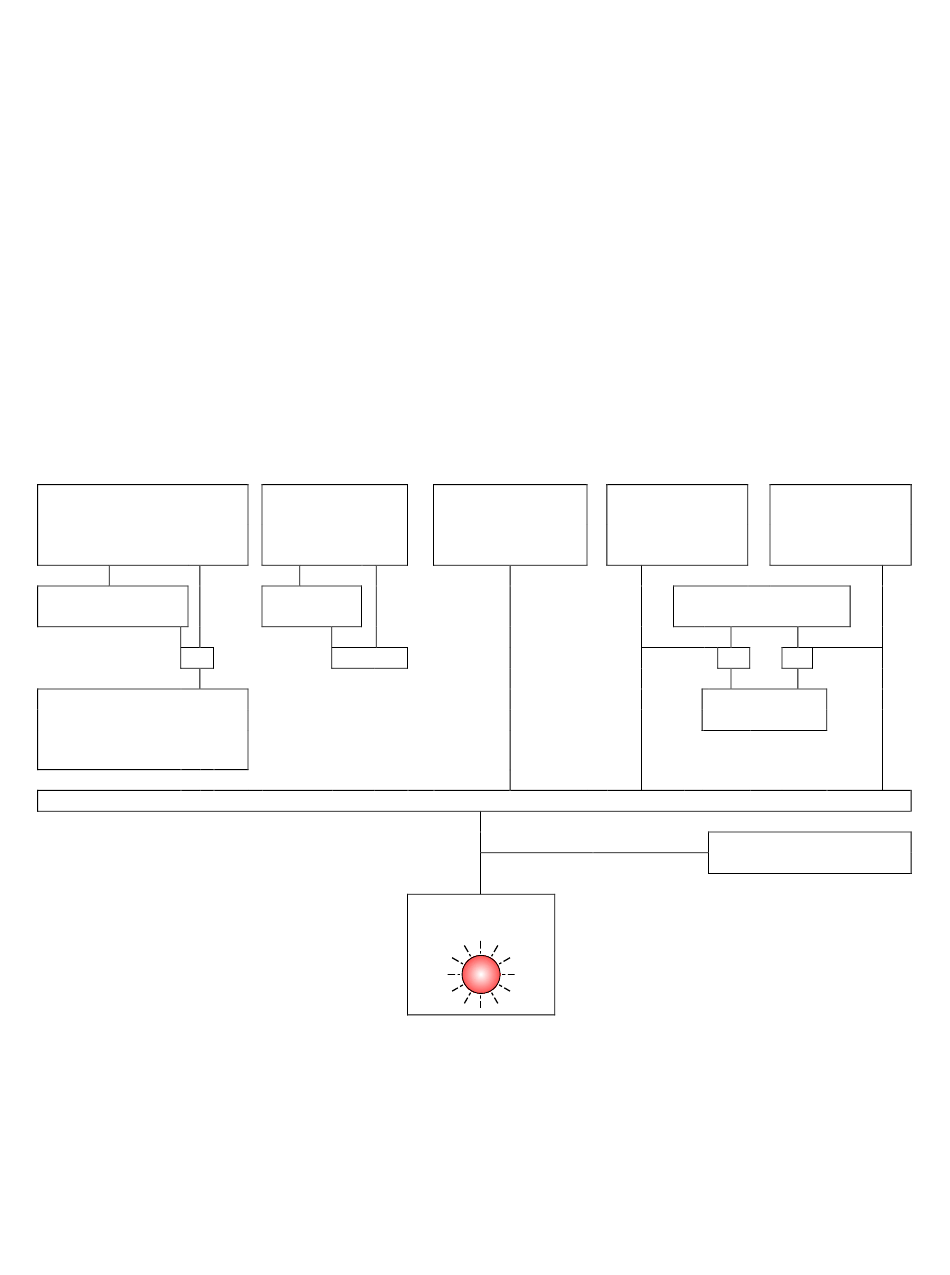

Alarmschema
Sollwertüberwachung
oberer Grenzwert
unterer Grenzwert
Überwachung EIN
&
Ausgewählte Sicherheitsfunktion:
•
Blockieren aktuelle Position
•
Fahren auf Sicherheitsposition
•
Regeln mit letztem Sollwert
Messumformer
Überwachung
oberer Grenzwert
Schmierstellen / Elastom.
unterer Grenzwert
Integrierter
Regler EIN
&
Alarm Signal
Sammelalarm
Anzeige AN
Wartung
Temperatur Antrieb
Motor / Getriebe
Temperatur Elektronik
(hoch / tief)
(hoch / tief)
Verhalten bei kritischen
Temperaturen MAN AUT
&
&
Antrieb fährt in
gewählter Betriebsart
Gespeicherte Alarme
(Reset Option)
35
