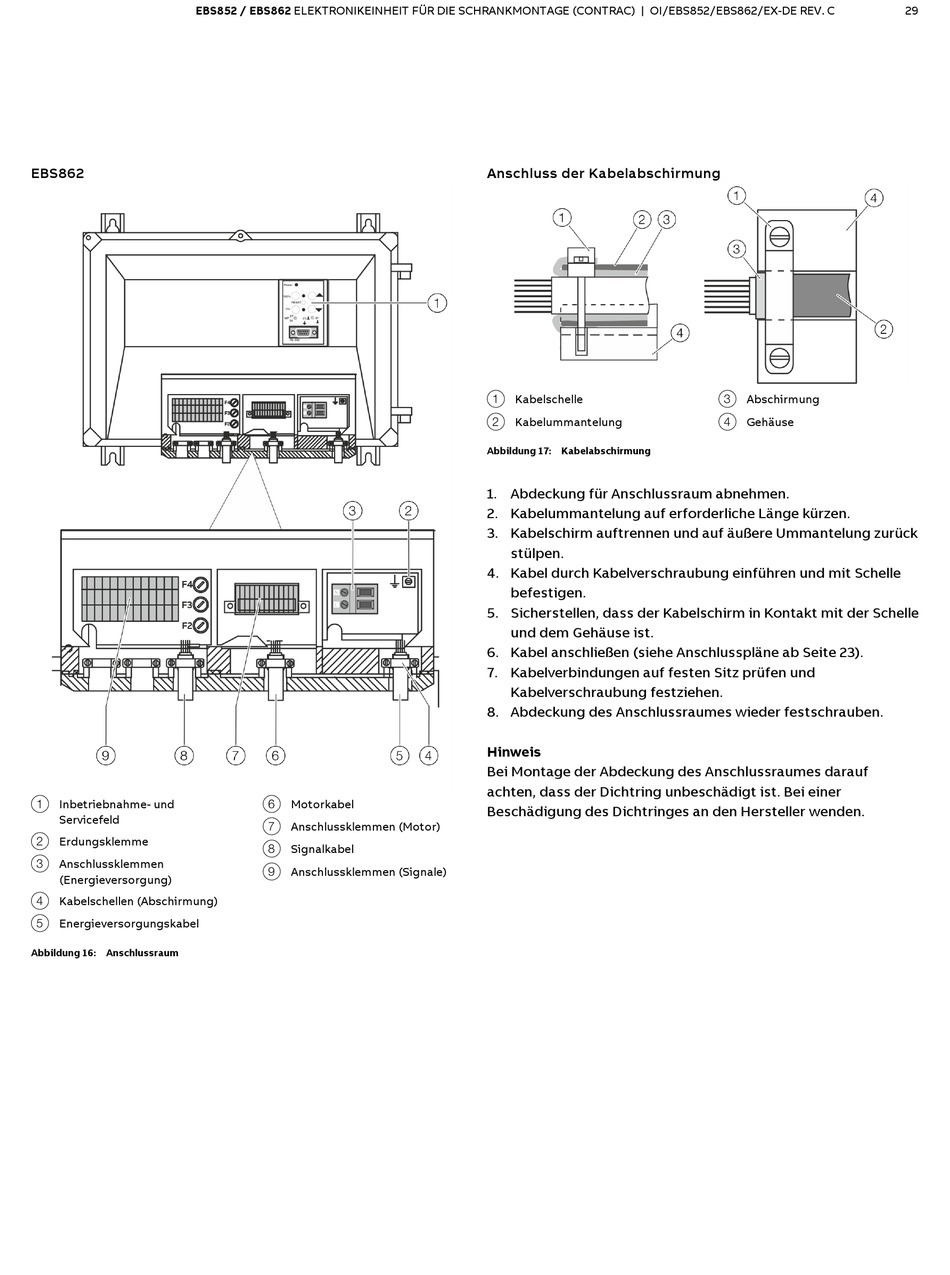

EBS852 / EBS862 ELEKTRONIKEINHEIT FÜR DIE SCHRANKMONTAGE (CONTRAC) | OI/EBS852/EBS862/EX-DE REV. C
EBS862
1 Inbetriebnahme- und
Servicefeld
2 Erdungsklemme
3 Anschlussklemmen
(Energieversorgung)
4 Kabelschellen (Abschirmung)
5 Energieversorgungskabel
Abbildung 16: Anschlussraum
6 Motorkabel
7 Anschlussklemmen (Motor)
8 Signalkabel
9 Anschlussklemmen (Signale)
Anschluss der Kabelabschirmung
1 Kabelschelle
2 Kabelummantelung
Abbildung 17: Kabelabschirmung
1. Abdeckung für Anschlussraum abnehmen.
2. Kabelummantelung auf erforderliche Länge kürzen.
3. Kabelschirm auftrennen und auf äußere Ummantelung zurück
stülpen.
4. Kabel durch Kabelverschraubung einführen und mit Schelle
befestigen.
5. Sicherstellen, dass der Kabelschirm in Kontakt mit der Schelle
und dem Gehäuse ist.
6. Kabel anschließen (siehe Anschlusspläne ab Seite 23).
7. Kabelverbindungen auf festen Sitz prüfen und
Kabelverschraubung festziehen.
8. Abdeckung des Anschlussraumes wieder festschrauben.
Hinweis
Bei Montage der Abdeckung des Anschlussraumes darauf
achten, dass der Dichtring unbeschädigt ist. Bei einer
Beschädigung des Dichtringes an den Hersteller wenden.
3 Abschirmung
4 Gehäuse
29
