Die Steuerung - .bock practico alu SCC Handbuch

3.6

Die Steuerung

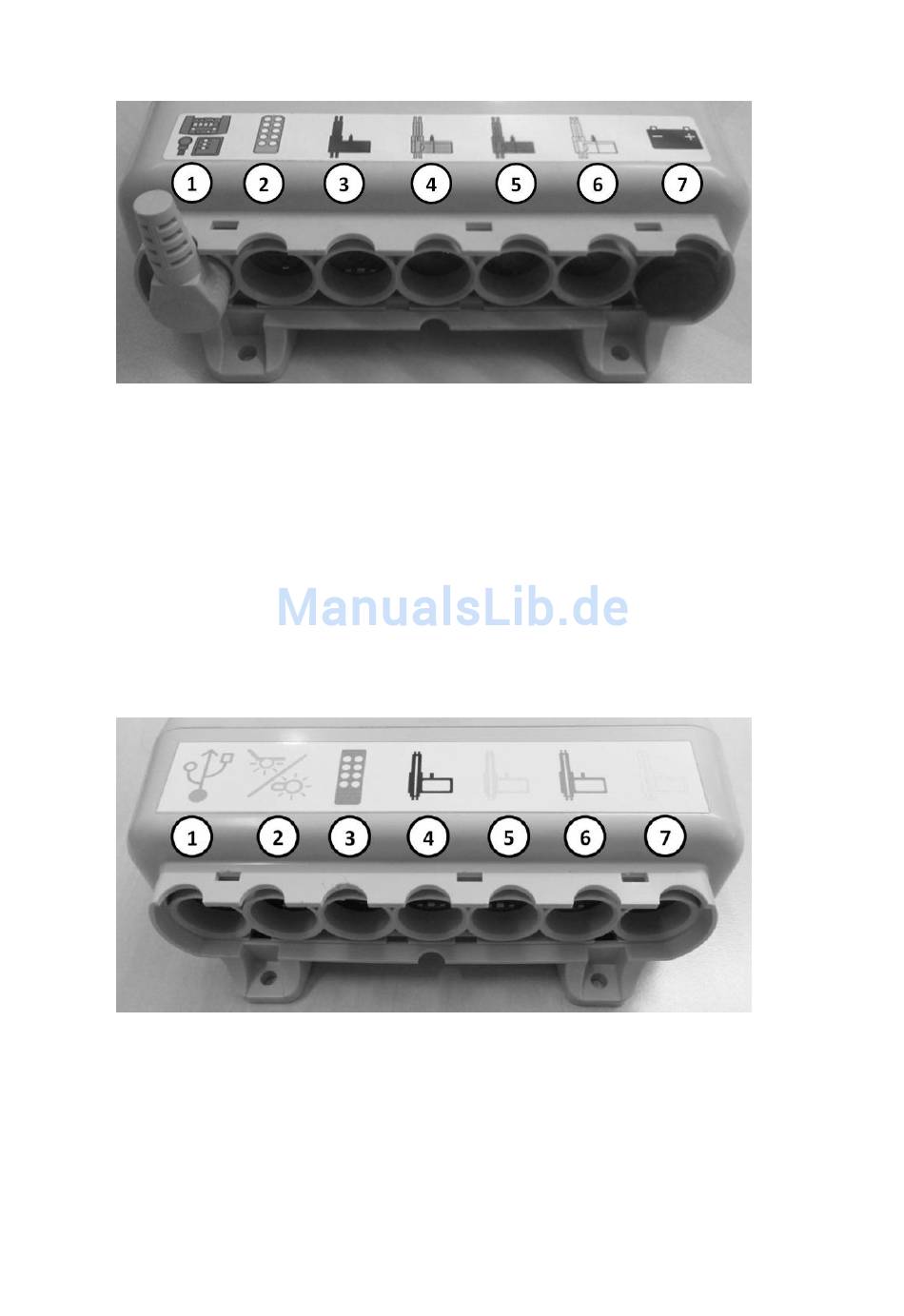

Steuerung practico alu plus
Das practico alu plus ist mit einer Steuerung der Firma DewertOkin GmbH ausgestattet.
An die Steuerung können vier Antriebe angeschlossen werden (Buchsen 3,4,5 und 6) Die
Farbcodierung entnehmen Sie bitte dem Kapitel 4 „Aufbau und Bedienung". An die An-
schlussbuchse für den Handschalter (Buchse 2) kann zusätzlich eine Unterbettbeleuch-
tung angeschlossen werden. Achten Sie bitte darauf, dass auf dem Anschluss für die
Batterie (Buchse 7) und auf dem Anschluss für das zusätzliche Bedienelement (Buchse 1)
jeweils ein Blindstopfen angebracht ist. Über den Pigtail-Anschluss (hier nicht im Bild),
das ist das Kabel, welches aus der Oberseite der Steuerung geführt ist, kann eine Lese-
leuchte angeschlossen werden.
Steuerung practico alu SCC
Das practico alu SCC ist mit einer Steuerung der Firma Hermann Bock GmbH ausgestat-
tet. Die Buchse 1 ist ein CAN-BUS Anschluss an der unter anderem eine Sensormatte zur
Bed-Off-Erkennung angeschlossen werden kann. Näheres dazu entnehmen Sie bitte der
gesondert mitgelieferten Montage- und Gebrauchsanleitung zur Smart-Care-Control
Steuerung. In die Buchse 2 wird ein Y-Kabel eingesteckt, an dem die Unterbettbeleuch-
tung und die Leselampe angeschlossen wird. In Buchse 3 muss der mitgelieferte Hand-
18
