Inhaltszusammenfassung für .bock domiflex 3

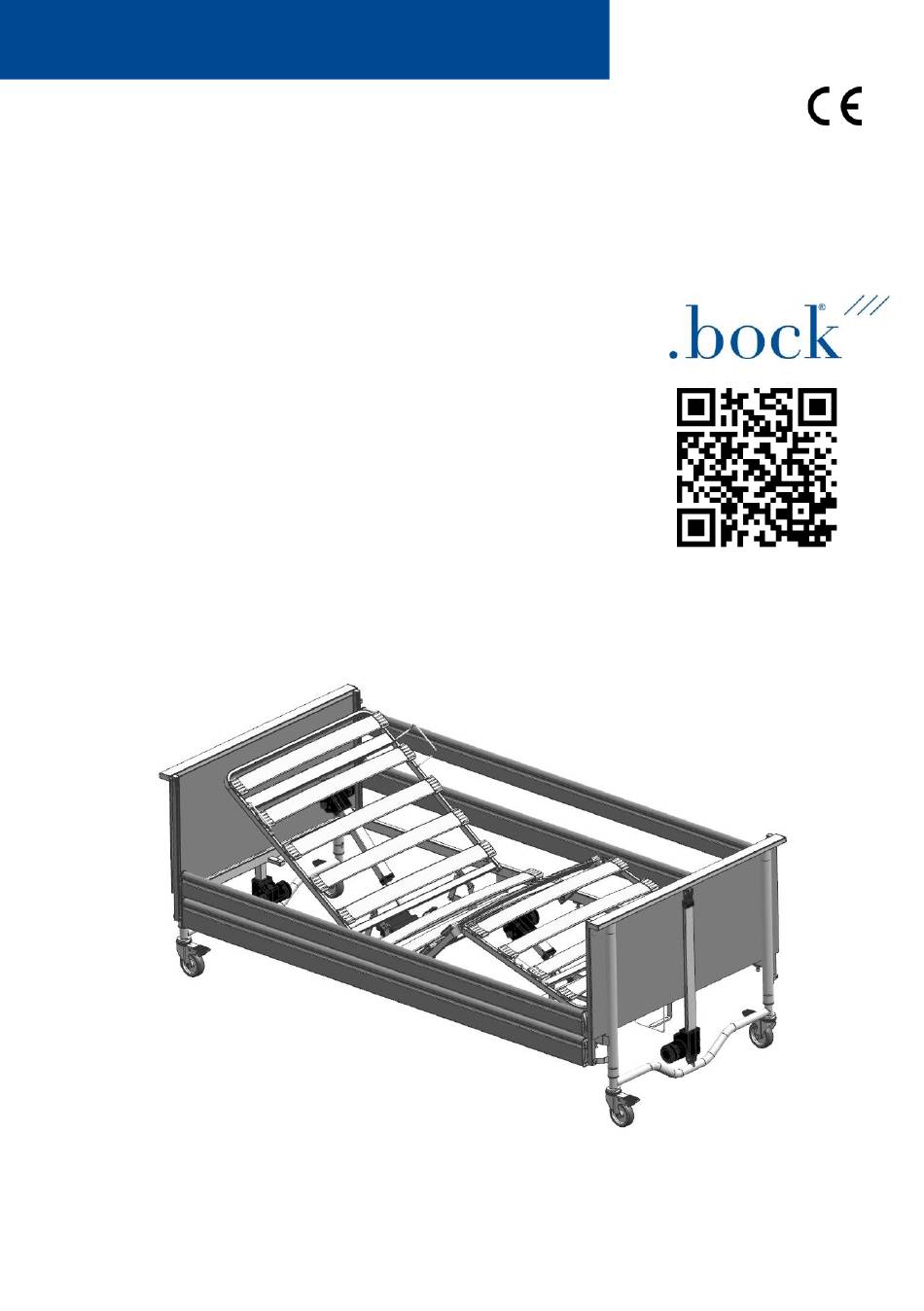

- Seite 1 Montage- und Gebrauchsanleitung Pflegebetten domiflex® 3 ◼ domiflex® 3 plus ◼ domiflex® 3 low ◼...
- Seite 2 Diese Seite wurde absichtlich leer gelassen.
- Seite 3 Sehr verehrter Kunde, mit Ihrer Entscheidung zum Kauf eines Pflegebettes aus dem Hause Hermann Bock GmbH erhal- ten Sie ein langlebiges Pflegeprodukt mit erstklassiger Funktionalität auf höchstem Sicherheits- niveau. Unsere elektrisch betriebenen Pflegebetten garantieren optimalen Liegekomfort und ermögli- chen gleichzeitig eine professionelle Pflege. Im Mittelpunkt steht dabei der pflegebedürftige Mensch, dessen Vertrauen es zu stärken und dessen Leben es zu schützen gilt.
- Seite 4 Inhaltsverzeichnis 1 Vorwort und allgemeine Hinweise .................... 6 1.1 Zweckbestimmung .......................... 6 1.2 Kontraindikationen ......................... 7 1.3 Definition der Personengruppen....................7 1.4 Pflichten als Betreiber ........................8 1.5 Sicherheitshinweise ........................9 1.6 Lebensdauer ........................... 12 1.7 Garantie ............................12 1.8 Markthinweis ..........................12 1.9 Anforderungen an den Aufstellungsort ..................
- Seite 5 5.6 Verstärkungsstreben 185 kg ......................45 5.7 Verstärkungsschienen........................47 5.8 Handschalter Trendelenburg ....................... 48 5.9 Anforderungen an Matratzen ....................... 49 6 Reinigung, Pflege und Desinfektion ..................50 6.1 Reinigung und Pflege ........................50 6.2 Desinfektion ........................... 51 6.3 Gefahren vermeiden ........................51 6.4 Maschinelle Reinigung ........................
- Seite 6 Vorwort und allgemeine Hinweise Die unterschiedlichen Pflegebettsysteme der Hermann Bock GmbH erfüllen spezielle Anforde- rungen für den Einsatz in Pflege- und Therapieeinrichtungen sowie für die Pflege zu Hause. Dabei zeichnen zuverlässige Funktionalität und Langlebigkeit jedes einzelne Pflegebett als besonders hochwertig aus. Bei sachgemäßer Bedienung und Inspektion bleibt das Pflegebett entsprechend wartungsfrei.
- Seite 7 Die Trendelenburgfunktion darf ausschließlich durch medizinisches Fachpersonal eingesetzt werden. Pflegebetten, die für die Anwendungsumgebung 4 bestimmt sind, werden mit einem Handschalter ausgestattet, der die Trendelenburgfunktion nicht ansteuern kann. Das Pflegebett ist nicht für den Einsatz in Krankenhäusern geeignet. Es ist ebenfalls nicht für den Transport von Patienten konzipiert.
- Seite 8 wie sich der Bewohner im Falle von ungünstigen Anwendungsbedingungen zu verhalten hat. Siehe hierzu das Kapitel Sichere Anwendung in häuslicher Umgebung. Fachpersonal Als Fachpersonal werden Mitarbeiter des Betreibers bezeichnet, die aufgrund ihrer Ausbildung oder Unterweisung berechtigt sind, das Pflegebett auszuliefern, zu montieren, zu demontieren und zu transportieren.
- Seite 9 Sicherheitshinweise Diese Bedienungsanleitung enthält Sicherheitshinweise. Alle Personen, die mit den Betten arbei- ten, müssen den Inhalt dieser Anleitung kennen. Unsachgemäße Bedienung kann zu Gefährdun- gen führen. Erläuterung der Sicherheitshinweise GEFAHR Dieses Signalwort kennzeichnet eine unmittelbar bevorstehende Gefahr. Nichtbeachten hat den Tod oder eine schwere Verletzung zur Folge. WARNUNG Dieses Signalwort kennzeichnet eine unmittelbar drohende Gefahr.
- Seite 10 Allgemeine Sicherheitshinweise Der bestimmungsgemäße Gebrauch aller beweglichen Bauteile ist zur Vermeidung von Gefahren für die pflegebedürftige Person genauso entscheidend wie für die Sicherheit der Angehörigen und / oder des Pflegepersonals. Voraussetzung dafür sind die richtige Montage und Bedienung des Pflegebettes. Auch die individuelle physische Konstitution der Pflegeperson sowie Art und Umfang der Behinderung müssen unbedingt bei dem Betrieb des Pflegebettes berücksichtigt werden.
- Seite 11 Diese Maßnahmen sollten insbesondere dann getroffen werden, wenn die Pflegeperson selbst aufgrund bestimmter Behinderungen keine sichere Be- ◼ dienung der Handschaltung vornehmen kann, wenn die Pflegeperson oder das Pflegepersonal durch ungewollte Verstellungen ge- ◼ fährdet werden können, wenn sich die Seitensicherungen in hochgestellter Position befinden und es zu Ein- ◼...
- Seite 12 ACHTUNG Gefahr der Beschädigung durch Überlastung Das maximal zulässige Patientengewicht ist abhängig vom Gesamtgewicht des gleichzeitig angebrachten Zubehörs (Matratzen oder zusätzliche medizinische Geräte). Die sichere Arbeitslast entnehmen Sie bitte dem Typenschild am Rah- men der Liegefläche. ACHTUNG Gefahr der Beschädigung durch unsachgemäßen Gebrauch Das Pflegebett darf ausschließlich zur Pflege und zur Lagerung von Personen genutzt werden.
- Seite 13 Anforderungen an den Aufstellungsort WARNUNG Gefahr von Verletzungen, Bränden und elektrischen Schlägen Stellen Sie sicher, dass sich das Pflegebett in einem angemessenen Abstand zu Vorhängen, Jalousien, Heizgeräten und Steckdosen befindet, mit denen das Pflegebett insbesondere bei Verstellungen kollidieren oder in Kontakt geraten kann.
- Seite 14 VORSICHT Gefährdung durch Kleinteile in Reichweite des Patienten Achten Sie darauf, dass Medikamente, Schnüre, Gummibänder, kleine Spiel- zeuge oder andere kleine Gegenstände wie Geld von keiner Position im Pfle- gebett aus erreicht werden können! ACHTUNG Gefahr der Beschädigung des Pflegebetts durch Gegenstände im direkten Um- feld oder ungeeignete Aufstellung Durch Gegenstände im Umfeld des Pflegebetts, z.
- Seite 15 1.10 Typenschild Pflegebett Jedes Pflegebett ist mit einem individuellen und einem allgemeinen Typenschild gekennzeich- net. Individuelles und allgemeines Typenschild Positionierung des Typenschilds Die Typenschilder befindet sich am Rahmen der Liegefläche, fußseitig: Bei Modellen der Modellreihe domiflex® 3 befindet sich die Angabe des maximalen Patientenge- wichts und der sicheren Arbeitslast auf einem separaten Etikett in der Mitte der Liegefläche.
- Seite 16 Erläuterung der Symbole Artikelnummer Maximales Patientengewicht Seriennummer Sichere Arbeitslast Maximale Gesamtmasse des Unique Device Identification Pflegebetts einschließlich der gem. MDR max. sicheren Arbeitslast Produktionsdatum Medizinprodukt (Jahr – Monat) CE-Konformitätskennzeichen Physikalische Beschreibung gem. MDR eines Erwachsenen Gebrauchsanweisung befol- Beachten Sie die Hinweise zur Matratzengröße und -stärke Produkt muss in der europäi- schen Union einer getrennten...
- Seite 17 Allgemeine Funktionsbeschreibung Konstruktiver Aufbau und Funktion Rückenlehne Oberschenkellehne Stellteil Festes Sitzteil Seitensicherung Unterschenkellehne Die Liegefläche mit 4 Funktionsbereichen Die Liegefläche besteht serienmäßig aus einem Komfort-Lattenrost (kann alternativ mit Alumi- nium-Leisten versehen werden) und unterteilt sich in vier Funktionsbereiche: Rückenlehne, fes- tes Sitzteil, Ober- und Unterschenkellehne.
- Seite 18 Bedienung der elektrischen Verstellfunktionen Die Funktionen des Pflegebettes sind per Fingerdruck auf Bedientasten steuerbar. Die einzelnen Bedientasten sind mit entsprechenden Symbolen gekennzeichnet. Die Stellmotoren laufen so lange, wie eine entsprechende Taste gedrückt gehalten wird. Rückenteil nach oben Rückenteil nach unten Unterschenkelteil nach oben Unterschenkelteil nach unten Liegefläche nach oben...
- Seite 19 Bedienung der durchgehenden Seitensicherungen Die integrierten Seitensicherungen müssen bei Bedarf so weit hochgezogen werden, dass sie einrasten. Beim Ein- satz unterschiedlicher Matratzenstärken darf der Min- klick! destabstand von 22 cm, gemessen zwischen der oberen Kante der Seitensicherung und der Matratze, ohne Kom- pression, nicht unterschritten werden (darüber hinaus ist eine dritte Aufstecksicherung zu benutzen).
- Seite 20 WARNUNG Verletzungsgefahr durch Quetschungen, Einklemmen und Fangstellen Verwenden Sie nur Original-Bock-Seitensicherungen! ◼ Verwenden Sie nur technisch einwandfreie und unbeschädigte Sei- ◼ tensicherungen mit den zulässigen Spaltmaßen! Achten Sie auf das sichere Einrasten der Seitensicherungen! ◼ Benutzen Sie die Seitensicherungen nur gemäß der beschriebenen ◼...
- Seite 21 Elektrische Bauteile Die Antriebseinheiten Die Antriebseinheit besteht, je nach Modell, aus einem Doppelantrieb (domiflex® 3) oder zwei separaten Linearantrieben (domiflex® 3 plus) für die elektrisch verstellbare Rückenlehne und Beinlehne. Die Niveauverstellung des Bettes erfolgt über je einen Linearantrieb in dem jeweiligen Stellteil.
- Seite 22 Antriebssystem Doppelantrieb – domiflex® 3 Doppelantrieb SMPS Handschalter Stellteilmotor Stellteilmotor Anschlüsse des Antriebsystems mit separaten Linearantrieben – domiflex® 3 plus SMPS Steuerbox Handschalter Fußlehnenmotor Rückenlehnenmotor Stellteilmotor Stellteilmotor Das externe Schaltnetzteil SMPS Der Antrieb verfügt über eine Primärsicherung im Netzteil und eine Notabsenkung. Das SMPS- Netzteil (Switch-Mode-Power-Supply) ist ein elektronischer Trafo, der sich bei Belastung nur we- nig erwärmt und eine elektronische Leistungsüberwachung eingebaut hat.
- Seite 23 gegen Überlast. Der externe Trafo bietet Sicherheit ab der Steckdose, da er dort die Netzspan- nung direkt in die Schutzkleinspannung umwandelt, mit der das Pflegebett betrieben wird. Er ist mittels einer Kupplung mit dem Netzzuleitungskabel verbunden, so dass er sich bei Defekt se- parat austauschen lässt.
- Seite 24 Der Handschalter Der Handschalter ist mit einer integrierten Sperreinrichtung versehen, die es dem Pflegeperso- nal ermöglicht, über einen Schlüssel den Handschalter komplett oder teilweise für seine Bedie- nung zu sperren. Mit der rückseitig montierten Aufhängungsvorrichtung kann der Handschalter - besonders bei der Reinigung und der Pflege –...
- Seite 25 Aufbau, Abbau, Entsorgung Technische Daten domiflex® 3 domiflex® 3 low Technische Daten domiflex® 3 | 185 domiflex® 3 low | 185 Liegeflächenmaß: cm Breiten:75, 80, 90, 100, 105, 110 Längen: 180 (200), 200 (220) Außenmaß: cm Höhe: 81 Höhe: 78 (B x H x L) Breite: Liegefläche + 11 Breite: Liegefläche + 11...
