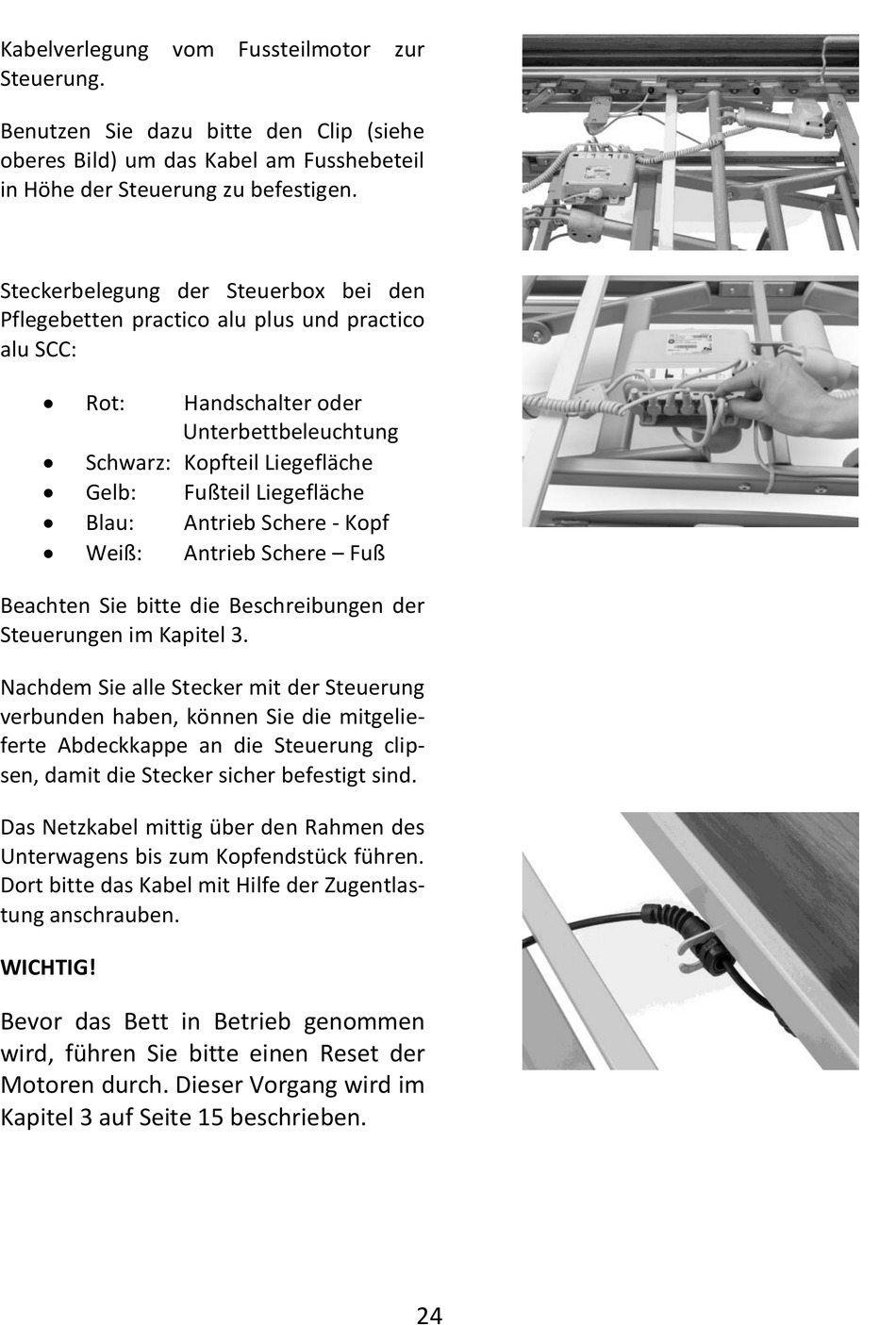

.bock practico alu SCC Handbuch Seite 24

Kabelverlegung vom Fussteilmotor zur
Steuerung.
Benutzen Sie dazu bitte den Clip (siehe
oberes Bild) um das Kabel am Fusshebeteil
in Höhe der Steuerung zu befestigen.
Steckerbelegung der Steuerbox bei den
Pflegebetten practico alu plus und practico
alu SCC:

Rot:

Schwarz: Kopfteil Liegefläche

Gelb:

Blau:

Weiß:
Beachten Sie bitte die Beschreibungen der
Steuerungen im Kapitel 3.
Nachdem Sie alle Stecker mit der Steuerung
verbunden haben, können Sie die mitgelie-
ferte Abdeckkappe an die Steuerung clip-
sen, damit die Stecker sicher befestigt sind.
Das Netzkabel mittig über den Rahmen des
Unterwagens bis zum Kopfendstück führen.
Dort bitte das Kabel mit Hilfe der Zugentlas-
tung anschrauben.
WICHTIG!
Bevor das Bett in Betrieb genommen
wird, führen Sie bitte einen Reset der
Motoren durch. Dieser Vorgang wird im
Kapitel 3 auf Seite 15 beschrieben.
Handschalter oder
Unterbettbeleuchtung
Fußteil Liegefläche
Antrieb Schere - Kopf
Antrieb Schere – Fuß
24
