3.4

Die Antriebe

Die Hermann Bock GmbH rüstet Gesundheitsbetten mit Antrieben der Firma DewertOkin
GmbH aus.
Die Antriebe bestehen jeweils aus vier Hauptkomponenten.
– Gehäuse
– Motor
– Getriebe
– Spindel mit Mutter
Das Gehäuseprinzip des Einzelantriebs gewährleistet die dauerhafte Funktion aller An-
triebskomponenten. Der Aufbau des Gehäuseinneren schafft durch eine detaillierte
Innenkonstruktion eine wesentliche Voraussetzung für die passgenaue Aufnahme der
Antriebstechnik und eine einfache Montage/Demontage.
3.5

Das externe Schaltnetzteil SMPS

Das SMPS-Steckernetzteil (Switch-Mode-Power-Supply) ist ein elektronischer Trafo, der
sich bei Belastung nur wenig erwärmt und eine elektronische Leistungsüberwachung
eingebaut hat. Daraus ergeben sich eine konstante Spannung bis zur Grenzlast (kein
Geschwindigkeitsverlust) und ein hoher Schutz gegen Überlast. Der externe Trafo bietet
Sicherheit ab der Steckdose, da er dort die Netzspannung direkt in die 29 V Schutzklein-
spannung umwandelt, mit der das Bett betrieben wird. Er ist mittels einer Steckerkupp-
lung mit dem Netzzuleitungskabel verbunden, so dass er sich bei Defekt separat austau-
schen lässt.
Das Steckernetzteil entspricht den europäischen Richtlinien für elektrische Haushaltsge-
räte und weist deshalb auch im Standby-Modus einen geringen Energieverbrauch von
max. 0,5 Watt auf und ist bei variablen Eingangsspannungen von 100 V bis 240 V inter-
national einsetzbar. Elektromagnetische Wechselfelder sind am SMPS-Netzteil nicht
messbar.

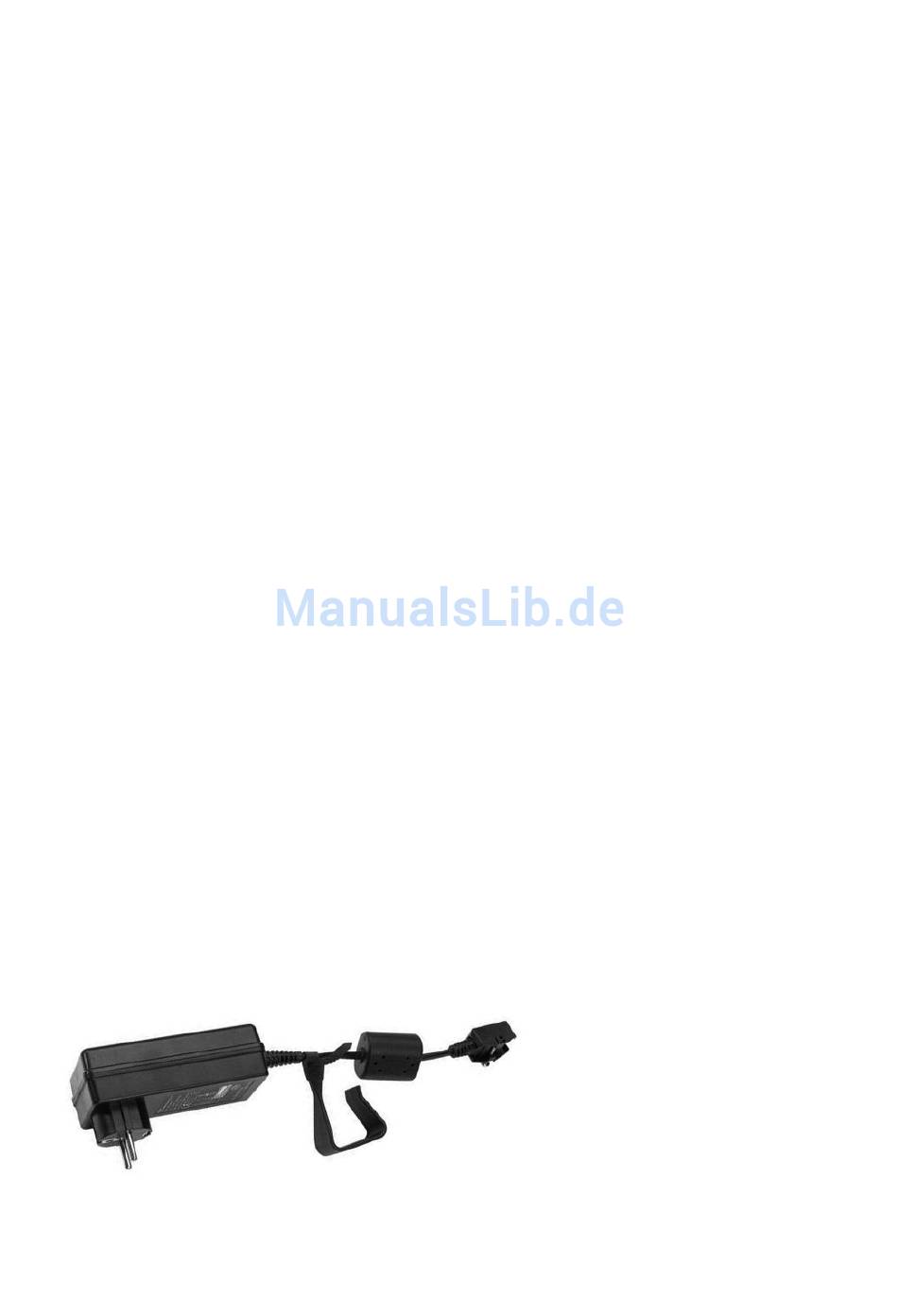

Das externe Schaltnetzteil
17
