Allgemeine Funktionsbeschreibung

Konstruktiver Aufbau und Funktion

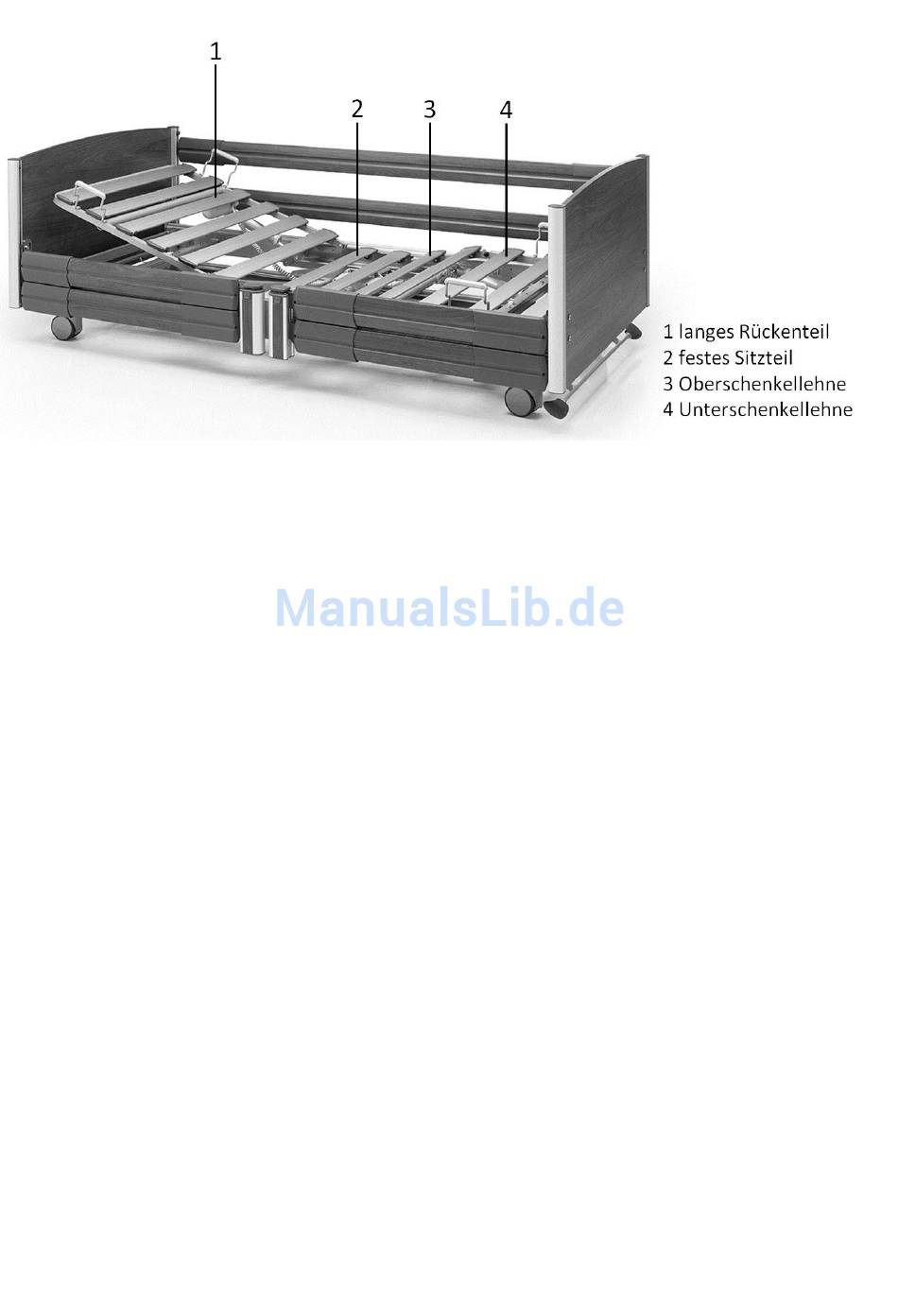

Die Liegefläche mit 4 Funktionsbereichen
Die Liegefläche besteht serienmäßig aus einem Komfort-Lattenrost (kann alternativ mit
einer Metallliegefläche oder speziellen Federungssystemen versehen werden) und un-
terteilt sich in vier Funktionsbereiche: Rückenlehne, festes Sitzteil, Ober- und Unter-
schenkellehne.
Der umfassende Liegeflächenrahmen ist aus Stahl-/Aluminiumrohren gefertigt. Die
Stahlrohre sind mit einer PES-Pulverbeschichtung einbrennlackiert. Die elektrische, stu-
fenlose Höhenverstellung der Liegefläche erfolgt durch Gleichstrom-Motoren mit einer
Schutzkleinspannung von 29 bis 35V und wird über die leicht gängige Tastatur der Hand-
schaltung gesteuert. Die Rückenlehne lässt sich elektrisch verstellen. Das Beinteil be-
steht aus einem zweigeteilten Fußbügel. Per Knopfdruck ist jede individuelle Position
stufenlos über die Handschaltung einstellbar. Die Steuerung über die Elektronik-
Handschaltung ermöglicht auch eine automatische 3-fach-Funktion zur Einstellung einer
gestreckten Beinhochlagerung, zum Herzknick und Knieknick. Bei Stromausfall kann das
Rückenteil durch das lösen eines Rohrklappsteckers abgesenkt werden.
Das Fahrgestell
Die Höhenverstellung der Betten erfolgt über einen Grundrahmen mit zwei Einzelantrie-
ben. Die Oberfläche der Stahlrohrkonstruktion ist mit einer PES-Pulverbeschichtung
einbrennlackiert.
