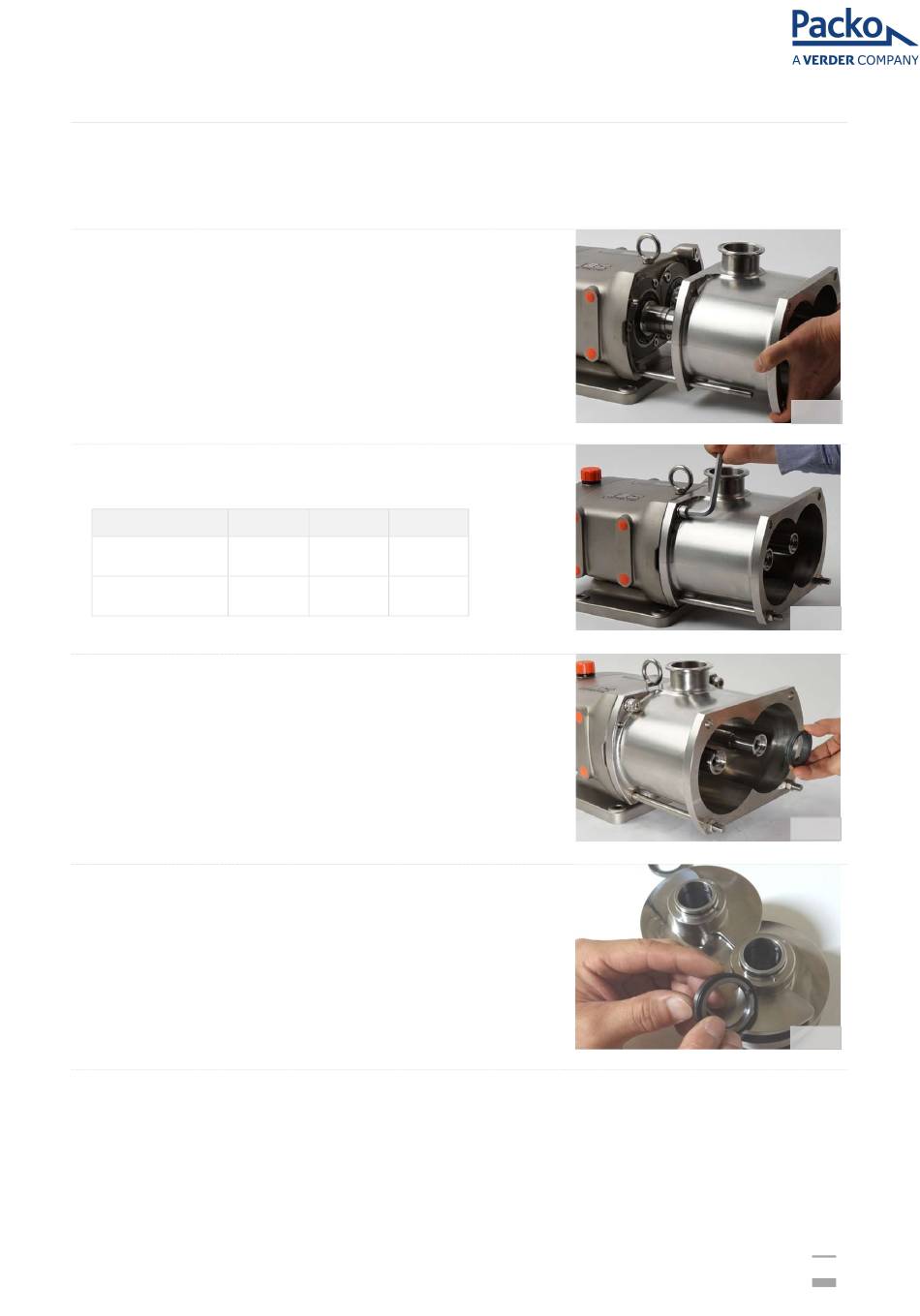

MONTAGE DES PUMPENGEHÄUSES
Bevor Sie das Pumpengehäuse and der Getriebeeinheit montieren, stellen Sie sicher, dass Sie die
Oberfläche des Pumpengehäuses und die der Getriebeeinheit reinigen.
Der Zusammenbau erfolgt in der umgekehrten Reihenfolge der oben beschriebenen Demontage.
Schieben Sie das Pumpengehäuse vorsichtig über die
Stehbolzen, bis es vollständig an der Getriebeeinheit anliegt.
Ziehen Sie die Schrauben zwischen Pumpengehäuse und
Getriebeeinheit mit einem Anzugsmoment gemäß der
folgenden Tabelle an.
Serien
Größe des
Bolzens
Drehmoment für
Bolzen (N-m)
Setzen Sie die beiden statischen Gleitringe in das
Pumpengehäuse ein und achten Sie darauf, dass der Schlitz
der Gleitringe mit dem Stift der Dichtungsaufnahme im
Pumpengehäuse übereinstimmt.
Montieren Sie den O-Ring am Gleitring und schieben Sie ihn
auf den Ansatz der Förderschraube. Stellen Sie sicher, dass
der Einstellstift in den Schlitz des Gleitrings passt.
ZS100
ZS200
ZS300
M8
M10
M14
46
91
180
Fig. 10
Fig. 11
Fig. 12
Fig. 13
18
