protegida e corretamente ligada à corrente eléctrica.
Todos os vedantes de cabos devem ser de classificação NEMA/IP equivalente à do altifalante e integrados na
unidade de forma que esta classificação seja mantida.
O terminal de ligação à terra interno, sempre que estiver instalado, deve ser usado para a ligação à terra do
equipamento e o terminal externo é para uma ligação suplementar onde os códigos ou as autoridades locais
permitam ou exijam esse tipo de ligação.
Quando a terminação estiver completa, coloque cuidadosamente a cobertura no corpo, evitando danos nas
superfícies conjugadas. Substitua os parafusos da cobertura nos orifícios na cobertura e aperte-os firmemente.
Assegure-se de que o anel em O está colocado corretamente na cobertura durante a remontagem. Em versões
certificadas Exd, assegure-se de que o intervalo máximo requerido de 0,15mm é mantido entre a cobertura e a
base depois de montada.
3.0 OPERAÇÃO
A voltagem nominal de operação está marcada na etiqueta da unidade. O altifalante está disponível em 4
classificações de potência em Watts standard de 8W a 25W e nas versões Exd ou Exde. Pode obter-se diferentes
níveis de som selecionando as derivações do transformador na unidade. Consulte o quadro abaixo para obter
detalhes.
Em alternativa, se for pedido aquando da encomenda, a unidade pode ser fornecida com uma ligação 8Ohm
direta ao controlador para ligar a uma fonte de áudio adequada.
© Cooper MEDC 2011
Downloaded from www.Manualslib.com
Derivações do
Transformador
1:2
2:3
3:4
1:3
2:4
1:4
CÂMARA EExe
OPCIONAL
manuals search engine
Potência (W)
25W 20W 15W
25,0 20,0 15,0
12,5 10,0 7,5
6,0 6,0 5,0
4,0 5,0 4,0
2,0 2,0 2,0
1,0 1,5 0,8

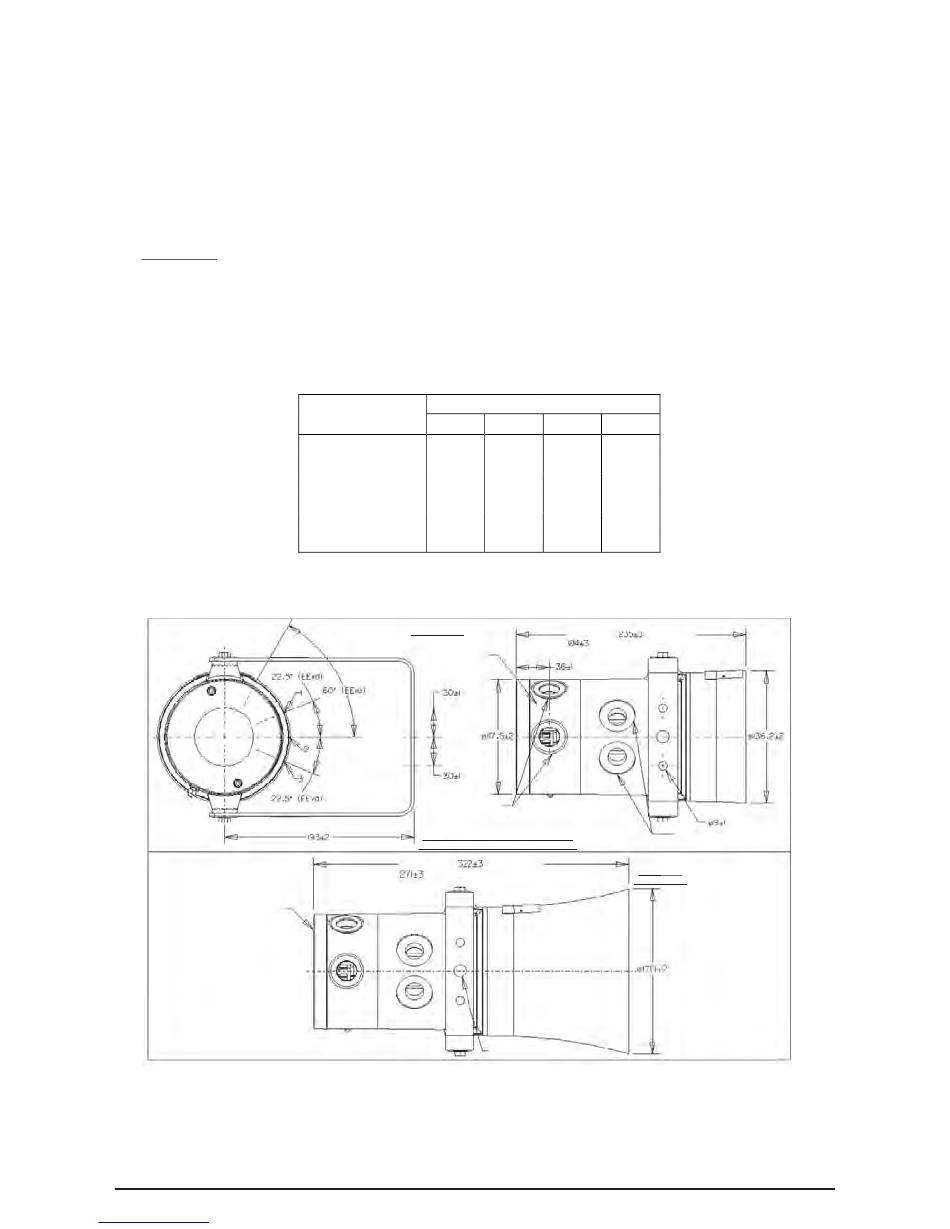

DISPOSIÇÃO GERAL
VERSÃO 8W
CÂMARA EExe
OPCIONAL
ENTRADAS: 2 x M20
(UNID. EExe)
PARA UNID. Exd, POSIÇÃO 2 É UTILIZADA
APENAS SE NECESSÁRIO 1 x ENTRADA M20
SEM CÂMARA EExe
ORIFÍCIO DE FIXAÇÃO Ø13±1
8W
8,0
4,0
2,0
1,5
0,7
0,4
SEM CÂMARA EExe
ORIFÍCIOS DE FIXAÇÃO
(2 POSITIONS)
ENTRADAS: 2 x M20 MÁX.
(UNID. EExd)
VERSÕES
15W À 25W
