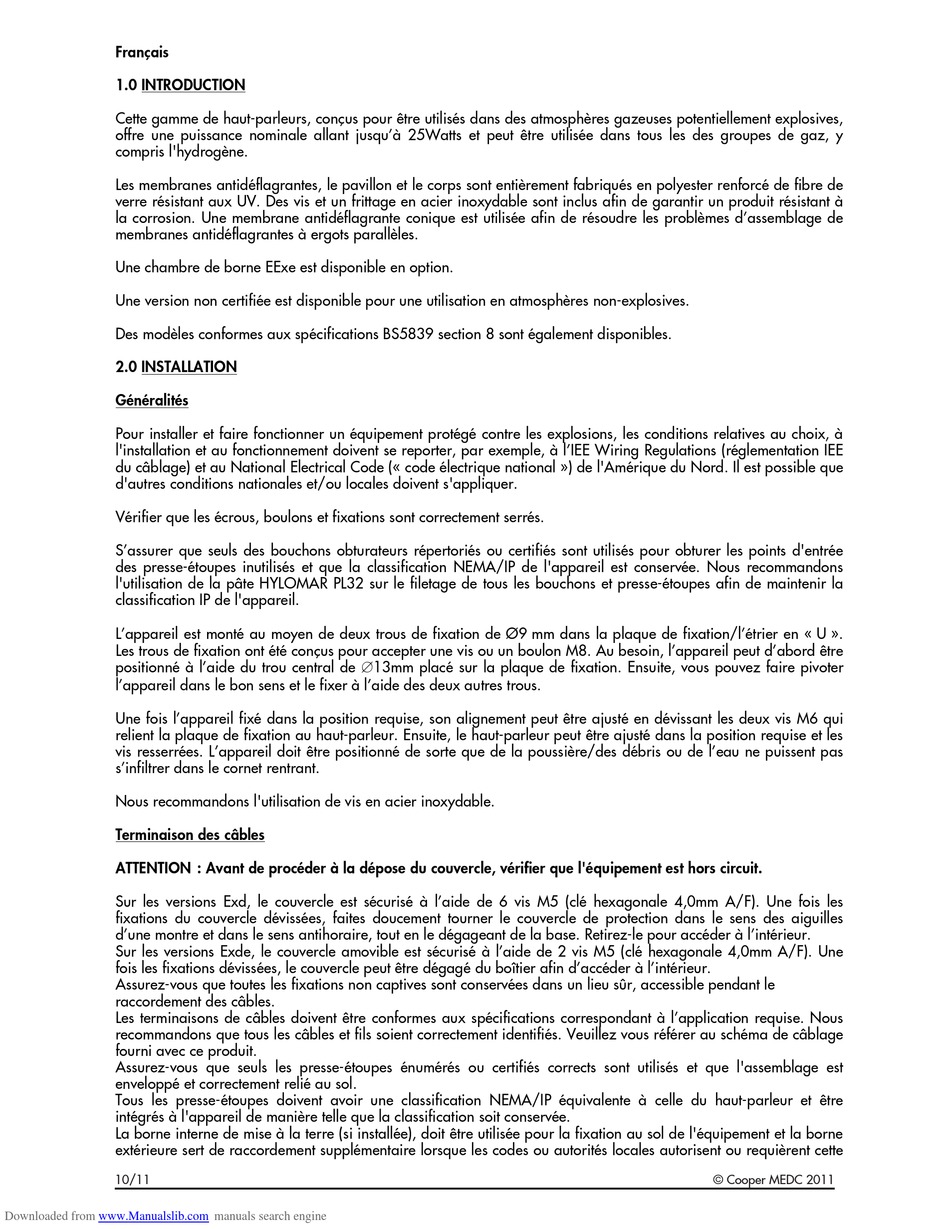

1.0 INTRODUCTION
Cette gamme de haut-parleurs, conçus pour être utilisés dans des atmosphères gazeuses potentiellement explosives,
offre une puissance nominale allant jusqu'à 25Watts et peut être utilisée dans tous les des groupes de gaz, y
compris l'hydrogène.
Les membranes antidéflagrantes, le pavillon et le corps sont entièrement fabriqués en polyester renforcé de fibre de
verre résistant aux UV. Des vis et un frittage en acier inoxydable sont inclus afin de garantir un produit résistant à
la corrosion. Une membrane antidéflagrante conique est utilisée afin de résoudre les problèmes d'assemblage de
membranes antidéflagrantes à ergots parallèles.
Une chambre de borne EExe est disponible en option.
Une version non certifiée est disponible pour une utilisation en atmosphères non-explosives.
Des modèles conformes aux spécifications BS5839 section 8 sont également disponibles.
2.0 INSTALLATION
Généralités
Pour installer et faire fonctionner un équipement protégé contre les explosions, les conditions relatives au choix, à
l'installation et au fonctionnement doivent se reporter, par exemple, à l'IEE Wiring Regulations (réglementation IEE
du câblage) et au National Electrical Code (« code électrique national ») de l'Amérique du Nord. Il est possible que
d'autres conditions nationales et/ou locales doivent s'appliquer.
Vérifier que les écrous, boulons et fixations sont correctement serrés.
S'assurer que seuls des bouchons obturateurs répertoriés ou certifiés sont utilisés pour obturer les points d'entrée
des presse-étoupes inutilisés et que la classification NEMA/IP de l'appareil est conservée. Nous recommandons
l'utilisation de la pâte HYLOMAR PL32 sur le filetage de tous les bouchons et presse-étoupes afin de maintenir la
classification IP de l'appareil.
L'appareil est monté au moyen de deux trous de fixation de Ø9 mm dans la plaque de fixation/l'étrier en « U ».
Les trous de fixation ont été conçus pour accepter une vis ou un boulon M8. Au besoin, l'appareil peut d'abord être
positionné à l'aide du trou central de !13mm placé sur la plaque de fixation. Ensuite, vous pouvez faire pivoter
l'appareil dans le bon sens et le fixer à l'aide des deux autres trous.
Une fois l'appareil fixé dans la position requise, son alignement peut être ajusté en dévissant les deux vis M6 qui
relient la plaque de fixation au haut-parleur. Ensuite, le haut-parleur peut être ajusté dans la position requise et les
vis resserrées. L'appareil doit être positionné de sorte que de la poussière/des débris ou de l'eau ne puissent pas
s'infiltrer dans le cornet rentrant.
Nous recommandons l'utilisation de vis en acier inoxydable.
Terminaison des câbles
ATTENTION : Avant de procéder à la dépose du couvercle, vérifier que l'équipement est hors circuit.
Sur les versions Exd, le couvercle est sécurisé à l'aide de 6 vis M5 (clé hexagonale 4,0mm A/F). Une fois les
fixations du couvercle dévissées, faites doucement tourner le couvercle de protection dans le sens des aiguilles
d'une montre et dans le sens antihoraire, tout en le dégageant de la base. Retirez-le pour accéder à l'intérieur.
Sur les versions Exde, le couvercle amovible est sécurisé à l'aide de 2 vis M5 (clé hexagonale 4,0mm A/F). Une
fois les fixations dévissées, le couvercle peut être dégagé du boîtier afin d'accéder à l'intérieur.
Assurez-vous que toutes les fixations non captives sont conservées dans un lieu sûr, accessible pendant le
raccordement des câbles.
Les terminaisons de câbles doivent être conformes aux spécifications correspondant à l'application requise. Nous
recommandons que tous les câbles et fils soient correctement identifiés. Veuillez vous référer au schéma de câblage
fourni avec ce produit.
Assurez-vous que seuls les presse-étoupes énumérés ou certifiés corrects sont utilisés et que l'assemblage est
enveloppé et correctement relié au sol.
Tous les presse-étoupes doivent avoir une classification NEMA/IP équivalente à celle du haut-parleur et être
intégrés à l'appareil de manière telle que la classification soit conservée.
La borne interne de mise à la terre (si installée), doit être utilisée pour la fixation au sol de l'équipement et la borne
extérieure sert de raccordement supplémentaire lorsque les codes ou autorités locales autorisent ou requièrent cette
