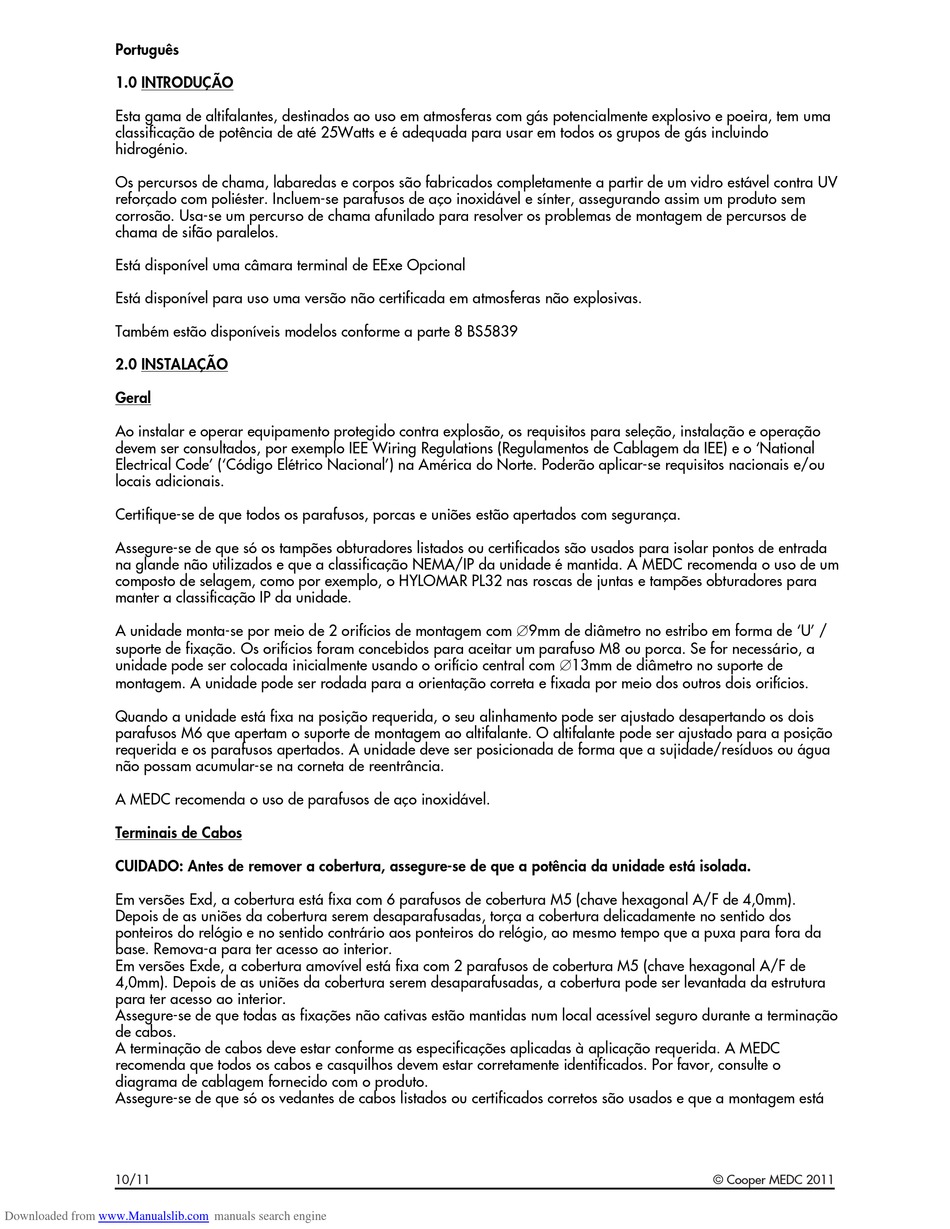

Português
1.0 INTRODUÇÃO
Esta gama de altifalantes, destinados ao uso em atmosferas com gás potencialmente explosivo e poeira, tem uma
classificação de potência de até 25Watts e é adequada para usar em todos os grupos de gás incluindo
hidrogénio.
Os percursos de chama, labaredas e corpos são fabricados completamente a partir de um vidro estável contra UV
reforçado com poliéster. Incluem-se parafusos de aço inoxidável e sínter, assegurando assim um produto sem
corrosão. Usa-se um percurso de chama afunilado para resolver os problemas de montagem de percursos de
chama de sifão paralelos.
Está disponível uma câmara terminal de EExe Opcional
Está disponível para uso uma versão não certificada em atmosferas não explosivas.
Também estão disponíveis modelos conforme a parte 8 BS5839
2.0 INSTALAÇÃO
Geral
Ao instalar e operar equipamento protegido contra explosão, os requisitos para seleção, instalação e operação
devem ser consultados, por exemplo IEE Wiring Regulations (Regulamentos de Cablagem da IEE) e o 'National
Electrical Code' ('Código Elétrico Nacional') na América do Norte. Poderão aplicar-se requisitos nacionais e/ou
locais adicionais.
Certifique-se de que todos os parafusos, porcas e uniões estão apertados com segurança.
Assegure-se de que só os tampões obturadores listados ou certificados são usados para isolar pontos de entrada
na glande não utilizados e que a classificação NEMA/IP da unidade é mantida. A MEDC recomenda o uso de um
composto de selagem, como por exemplo, o HYLOMAR PL32 nas roscas de juntas e tampões obturadores para
manter a classificação IP da unidade.
A unidade monta-se por meio de 2 orifícios de montagem com !9mm de diâmetro no estribo em forma de 'U' /
suporte de fixação. Os orifícios foram concebidos para aceitar um parafuso M8 ou porca. Se for necessário, a
unidade pode ser colocada inicialmente usando o orifício central com !13mm de diâmetro no suporte de
montagem. A unidade pode ser rodada para a orientação correta e fixada por meio dos outros dois orifícios.
Quando a unidade está fixa na posição requerida, o seu alinhamento pode ser ajustado desapertando os dois
parafusos M6 que apertam o suporte de montagem ao altifalante. O altifalante pode ser ajustado para a posição
requerida e os parafusos apertados. A unidade deve ser posicionada de forma que a sujidade/resíduos ou água
não possam acumular-se na corneta de reentrância.
A MEDC recomenda o uso de parafusos de aço inoxidável.
Terminais de Cabos
CUIDADO: Antes de remover a cobertura, assegure-se de que a potência da unidade está isolada.
Em versões Exd, a cobertura está fixa com 6 parafusos de cobertura M5 (chave hexagonal A/F de 4,0mm).
Depois de as uniões da cobertura serem desaparafusadas, torça a cobertura delicadamente no sentido dos
ponteiros do relógio e no sentido contrário aos ponteiros do relógio, ao mesmo tempo que a puxa para fora da
base. Remova-a para ter acesso ao interior.
Em versões Exde, a cobertura amovível está fixa com 2 parafusos de cobertura M5 (chave hexagonal A/F de
4,0mm). Depois de as uniões da cobertura serem desaparafusadas, a cobertura pode ser levantada da estrutura
para ter acesso ao interior.
Assegure-se de que todas as fixações não cativas estão mantidas num local acessível seguro durante a terminação
de cabos.
A terminação de cabos deve estar conforme as especificações aplicadas à aplicação requerida. A MEDC
recomenda que todos os cabos e casquilhos devem estar corretamente identificados. Por favor, consulte o
diagrama de cablagem fornecido com o produto.
Assegure-se de que só os vedantes de cabos listados ou certificados corretos são usados e que a montagem está
