Seite 1: Inhaltsverzeichnis
Error messages 22 / 44 Bestellbezeichnung Part number 22 / 44 06.13 171.51.304/7 81005198 Baumer IVO GmbH & Co. KG • • Irrtum sowie Änderungen in Dauchinger Strasse 58-62 DE-78056 Villingen-Schwenningen • Technik und Design vorbehalten. Phone +49 7720 942-0 Fax +49 7720 942-900 •...
Seite 2: Allgemeines
NE134 Allgemeines Nachfolgend ﬁnden Sie die Erklärungen der verwendeten Symbole dieser Betriebsanleitung. Zeichenerklärung ➜ Dieses Zeichen bedeutet ausführende Tätigkeiten. ● Dieses Zeichen steht für ergänzende technische Informationen. Dieses Symbol steht vor jenen Textstellen, die besonders zu beachten sind, damit der ordnungsgemässe Einsatz des Gerätes gewährleistet ist.
Seite 3 NE134 Der Betrieb ausserhalb der angegebenen Beschreibungen/Parameter ist nicht bestimmungsgemäss und kann in Verbindung mit den zu steuernden/überwachenden Anlagen/Maschinen/Prozessen zu - tödlichen Verletzungen, - schweren Gesundheitsschäden, - Sachschäden oder - Schäden an den Geräten führen! Die Überspannungen, denen das Gerät an den Anschlussklemmen ausgesetzt wird, müssen auf den Wert der Überspannungskategorie II...
Seite 4: Systembeschreibung

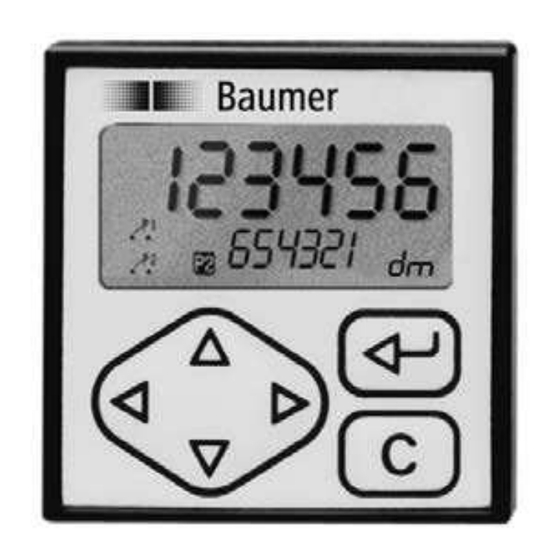

NE134 Systembeschreibung Beschreibung 60.8 - einem 6-stelligen Vorwahlzähler mit 1 oder 2 Vorwahlen - einem 6-stelligen Nebenzähler mit 1 oder ohne Vorwahl - einem 8-stelligen Summenzähler LCD-Symbolanzeige Aktueller Zählerstand P1 - Vorwahlwert 1 P2 - Vorwahlwert 2 Schaltzustand von Vorwahl P1 Schaltzustand von Vorwahl P2 b - Nebenzähler...
Seite 5: Gerät Anschliessen
NE134 Gerät anschliessen In diesem Kapitel wird Ihnen zuerst die Anschlussbelegung sowie ein Anschlussbeispiel vorgestellt. In den Kapiteln 3.1 bis 3.6 ﬁnden Sie konkrete Hinweise und tech- nische Daten für die einzelnen Anschlüsse. Anschlussbelegung Relais-Ausgänge Elektronische Ausgänge Anschlussbelegung Relais-Ausgänge und Elektronische Ausgänge...
Seite 6: Betriebsspannung Anschliessen
NE134 Litzenanschluss aus Gründen des Berührungsschutzes nach EN 61010 nur mittels Aderendhülsen mit Isolierstoffkappen. Vom Werk unbelegte Anschlüsse nicht anderweitig belegen. Es wird empfohlen, alle Sensor-Anschlussleitungen abzuschirmen und die Abschirmung einseitig zu erden. Beidseitige Erdung wird empfohlen bei HF-Störung und falls bei grösseren Entfernungen Potential- Ausgleichsleitungen installiert sind.
Seite 7: Signalausgänge Belegen (Elektronisch)
NE134 Max. Schaltleistung Max. Schaltspannung Max. Schaltstrom 150 VA/30 W 250 V Der Anwender muss dafür sorgen, dass bei einem Störfall eine Schaltlast von 8 A/150 VA (W) nicht überschritten wird. Funkenlö- schung intern mit 2 Zink-Oxyd-Varistoren (275 V). Die Ausgangsrelais des Gerätes (1 Relais oder mehrere) dürfen in der Summe max.
Seite 8: Anschlussbeispiele
NE134 Anschlussbeispiele Sensor Anschlussbelegung Programmierung Kontakt Zählfrequenz: Spur A Zeile 31 auf 1 = 25 Hz +24 V Zeile 31 auf 2 = 3 Hz Näherungsschalter PNP oder NPN Spur A Eingangslogik: +24 V Zeile 33 auf 0 = PNP Zeile 33 auf 1 = NPN Namur ohne Ex.-Schutz...
Seite 9: Bedienerebene
NE134 Diese Schnittstellenparameter können in der Programmierebene (Zeilen 51, 52, 53 und 54) eingestellt werden. RS485 Halbduplex-Übertragung mit den Eigenschaften: - symmetrisch - 2 Leitungen - Mehrpunkt-Verbindung – Sender und Empfänger (max. 32 Geräte) - Datenübertragungslänge: max. 1500 m ➜ Anschlüsse 14 (T,R-) und 15 (T,R+) entsprechend belegen.
Seite 10 NE134 Aktueller Zählerstand In der oberen Anzeige wird der aktuelle Zählerstand angezeigt. In der unteren Anzeige wird Vorwahlwert P2 oder ein Parameter nach Auswahl in Programmierzeile 27 angezeigt. ➜ Zählerstand und z. B. Vorwahlwert P2 ablesen. Rückstellen ➜ Taste drücken.
Seite 11 NE134 Beispiel Bei einer Längenmessung mit Drehgeber und Messrad beträgt der Umfang des Messrades 200 mm, der Drehgeber liefert 500 Impulse pro Umdrehung. Die Messung soll in mm dargestellt werden. Bei diesem Beispiel wird der Skalierungsfaktor wie folgt berechnet: Umfang Skalierungsfaktor = = 0.4000...
Seite 12: Programmierebene
NE134 Programmierebene In der Programmierebene werden Betriebsparameter eingestellt. Die Pro- grammierebene ist in 3 Programmierfelder gegliedert. Der Zutritt wird durch einen 4-stelligen Code oder über einen Steuereingang geschützt. 1. Programmierfeld Hier können alle Betriebsparameter angewählt und geändert wer- den. Es werden auch die Betriebsparameter angezeigt, die für den Bediener gesperrt sind.
Seite 13 NE134 Programmierfeld 1 Hier können alle Betriebsparameter angewählt und geändert werden. Es werden auch die Betriebsparameter angezeigt, die für den Bedie- ner gesperrt sind. Zeile 1 PC - Hauptzähler (aktueller Zählerstand) Zeile 2 P1 - Vorwahlwert 1 Zeile 3 P2 - Vorwahlwert 2...
Seite 14 NE134 Zeile 11 PC - Hauptzähler Zeile 12 P1 - Vorwahlwert 1 Zeile 13 P2 - Vorwahlwert 2 Zeile 14 SC - Setzwert Zeile 15 tot - Summenzähler Zeile 16 b - Nebenzähler Zeile 17 SF - Skalierungsfaktor Strichlinie signalisiert das Ende des zweiten Programmierfeldes.
Seite 15 NE134 Zeile 26 Angabe der Masseinheit im Display 0 * Ohne Masseinheit Zeile 27 Zuordnung der unteren Anzeige In der oberen Anzeige wird immer der aktuelle Wert angezeigt. Ohne untere Anzeige P1 - Vorwahlwert 2 * P2 - Vorwahlwert SC - Setzwert tot - Summenzähler...
Seite 16 NE134 Zeile 35 Mindestimpulsdauer für Steuereingang 1 0 * 30 ms 100 µs Zeile 36 Funktion Steuereingang 2 (Anschluss 10) PC - Hauptzähler - Reset statisch PC - Hauptzähler - Reset ﬂankenaktiv 2 * PC - Hauptzähler - Stopp Hold...
Seite 17: Betriebsarten
NE134 Zeile 51 Baudrate 0 * 4800 Baud Die Programmierzeilen 51-54 2400 Baud werden nur bei Ausführungen mit 1200 Baud Schnittstelle angezeigt. 600 Baud Zeile 52 Parity 0 * Even Parity (7 Datenbits) Odd Parity (7 Datenbits) No Parity (8 Datenbits)
Seite 18: Zählweisen Für Haupt- Und Summenzähler (Input Modes)
NE134 Zählweisen für Haupt- und Summenzähler (input modes) Zähleingang Spur A, Richtungsumkehr Spur B (Up/Down) Die addierende bzw. sub- trahierende Zählrichtung wird automatisch durch die Wahl der Betriebsart in Programmierzeile 21 ein- gestellt (Diagramm bei ad- dierender Betriebsart). Bei Bedarf kann Eingang Spur B zur Zählrichtungsumkeh-...
Seite 19: Programmierung
NE134 Ausgangsverhalten (output modes) Das Verhalten der Signalausgänge wird durch folgende Einstellun- gen im Programmierfeld 3 bestimmt: Betriebsart, Vorwahlmode, Rückstellart, Übernahme der Vorwahlen, Ausgangslogik und die Aus- gangszeit P1, P2 als Impuls oder Dauersignal Die nachstehenden Diagramme zeigen einige Beispiele:...
Seite 20: Zählweisen (Input Mode)
NE134 Technische Daten Technische Daten - elektrisch Betriebsspannung 24/48 VAC ±10 % (50/60 Hz) 85...265 VAC (50/60 Hz) 12...30 VDC, 5 % RW Leistungsaufnahme 5 VA, 5 W Sensorversorgung 24/48 VAC: 10...26 VDC / 60 mA 85...265 VAC: 24 VDC ±20 % / 100 mA 12...30 VDC: 9...28 VDC / 100 mA...
Seite 21 NE134 Technische Daten - mechanisch Umgebungstemperatur 0...+50 °C Lagertemperatur -20...+70 °C Relative Luftfeuchte 80 % nicht betauend Anschluss Schraubklemme steckbar Aderquerschnitt 1,5 mm² Schutzart DIN EN 60529 IP 65 frontseitig mit Dichtung Bedienung / Tastatur Folie mit Kurzhubtasten Gehäuseart Einbaugehäuse...
Seite 22: Abmessungen
NE134 Abmessungen Fehlermeldungen Fehler muss im Werk behoben werden. Abläufe zu schnell, z.B. sehr kleine Abstände zwischen den Vor- wahlen bei hoher Zählfrequenz. ● Fehlermeldung kann mit Taste gelöscht werden. Bestellbezeichnung NE134. AX01 Betriebsspannung 24 / 48 VAC 85...265 VAC 12...30 VDC...
