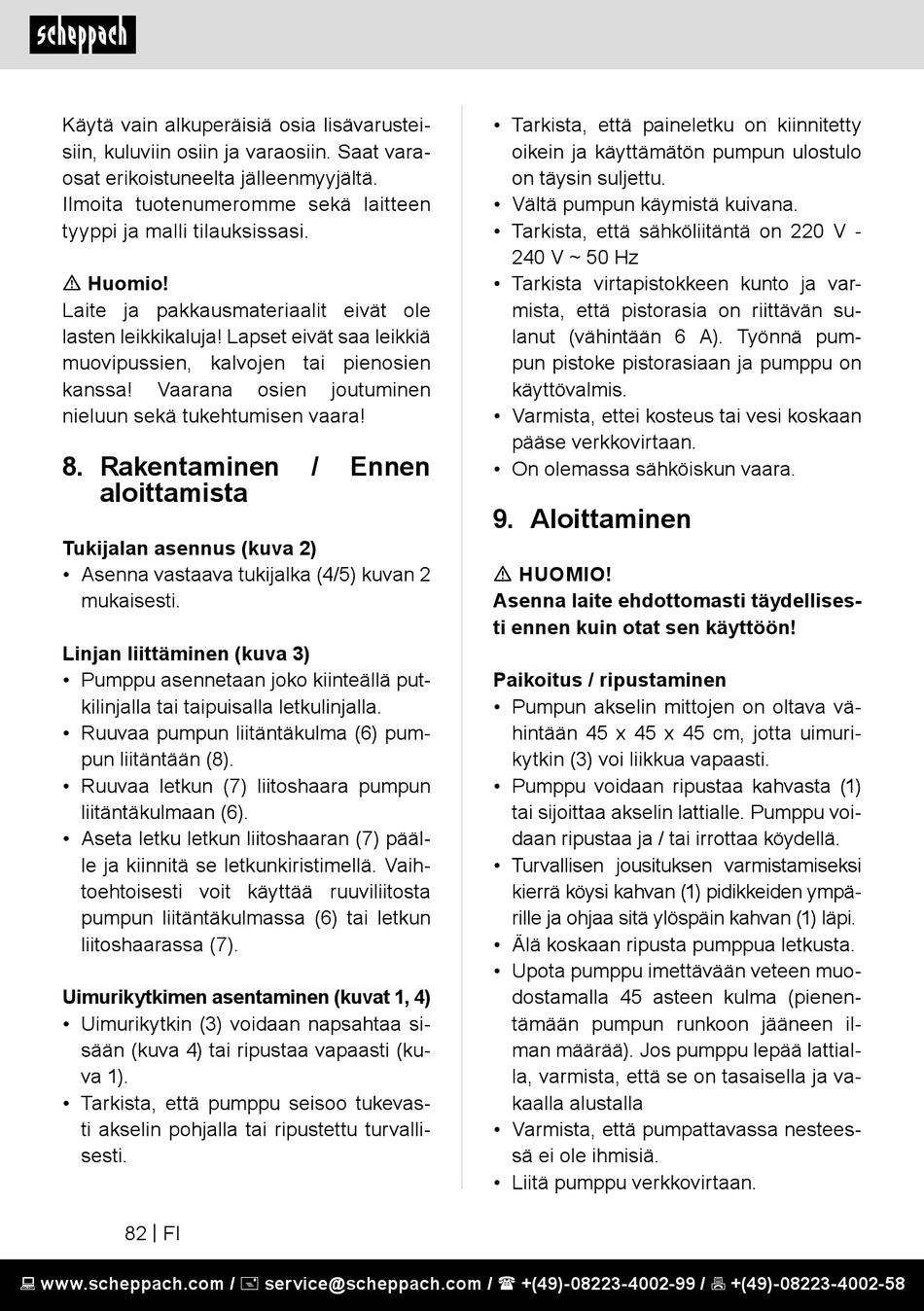

Scheppach SWP750 Original Bedienungsanleitung Seite 82

Käytä vain alkuperäisiä osia lisävarustei-
siin, kuluviin osiin ja varaosiin. Saat vara-
osat erikoistuneelta jälleenmyyjältä.
Ilmoita tuotenumeromme sekä laitteen
tyyppi ja malli tilauksissasi.
m Huomio!
Laite ja pakkausmateriaalit eivät ole
lasten leikkikaluja! Lapset eivät saa leikkiä
muovipussien, kalvojen tai pienosien
kanssa! Vaarana
nieluun sekä tukehtumisen vaara!
8. Rakentaminen
aloittamista
Tukijalan asennus (kuva 2)
• Asenna vastaava tukijalka (4/5) kuvan 2
mukaisesti.
Linjan liittäminen (kuva 3)
• Pumppu asennetaan joko kiinteällä put-
kilinjalla tai taipuisalla letkulinjalla.
• Ruuvaa pumpun liitäntäkulma (6) pum-
pun liitäntään (8).
• Ruuvaa letkun (7) liitoshaara pumpun
liitäntäkulmaan (6).
• Aseta letku letkun liitoshaaran (7) pääl-
le ja kiinnitä se letkunkiristimellä. Vaih-
toehtoisesti voit käyttää ruuviliitosta
pumpun liitäntäkulmassa (6) tai letkun
liitoshaarassa (7).
Uimurikytkimen asentaminen (kuvat 1, 4)
• Uimurikytkin (3) voidaan napsahtaa si-
sään (kuva 4) tai ripustaa vapaasti (ku-
va 1).
• Tarkista, että pumppu seisoo tukevas-
ti akselin pohjalla tai ripustettu turvalli-
sesti.
82 | FI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
osien joutuminen
/ Ennen
• Tarkista, että paineletku on kiinnitetty
oikein ja käyttämätön pumpun ulostulo
on täysin suljettu.
• Vältä pumpun käymistä kuivana.
• Tarkista, että sähköliitäntä on 220 V -
240 V ~ 50 Hz
• Tarkista virtapistokkeen kunto ja var-
mista, että pistorasia on riittävän su-
lanut (vähintään 6 A). Työnnä pum-
pun pistoke pistorasiaan ja pumppu on
käyttövalmis.
• Varmista, ettei kosteus tai vesi koskaan
pääse verkkovirtaan.
• On olemassa sähköiskun vaara.
9. Aloittaminen
m HUOMIO!
Asenna laite ehdottomasti täydellises-
ti ennen kuin otat sen käyttöön!
Paikoitus / ripustaminen
• Pumpun akselin mittojen on oltava vä-
hintään 45 x 45 x 45 cm, jotta uimuri-
kytkin (3) voi liikkua vapaasti.
• Pumppu voidaan ripustaa kahvasta (1)
tai sijoittaa akselin lattialle. Pumppu voi-
daan ripustaa ja / tai irrottaa köydellä.
• Turvallisen jousituksen varmistamiseksi
kierrä köysi kahvan (1) pidikkeiden ympä-
rille ja ohjaa sitä ylöspäin kahvan (1) läpi.
• Älä koskaan ripusta pumppua letkusta.
• Upota pumppu imettävään veteen muo-
dostamalla 45 asteen kulma (pienen-
tämään pumpun runkoon jääneen il-
man määrää). Jos pumppu lepää lattial-
la, varmista, että se on tasaisella ja va-
kaalla alustalla
• Varmista, että pumpattavassa nestees-
sä ei ole ihmisiä.
• Liitä pumppu verkkovirtaan.
