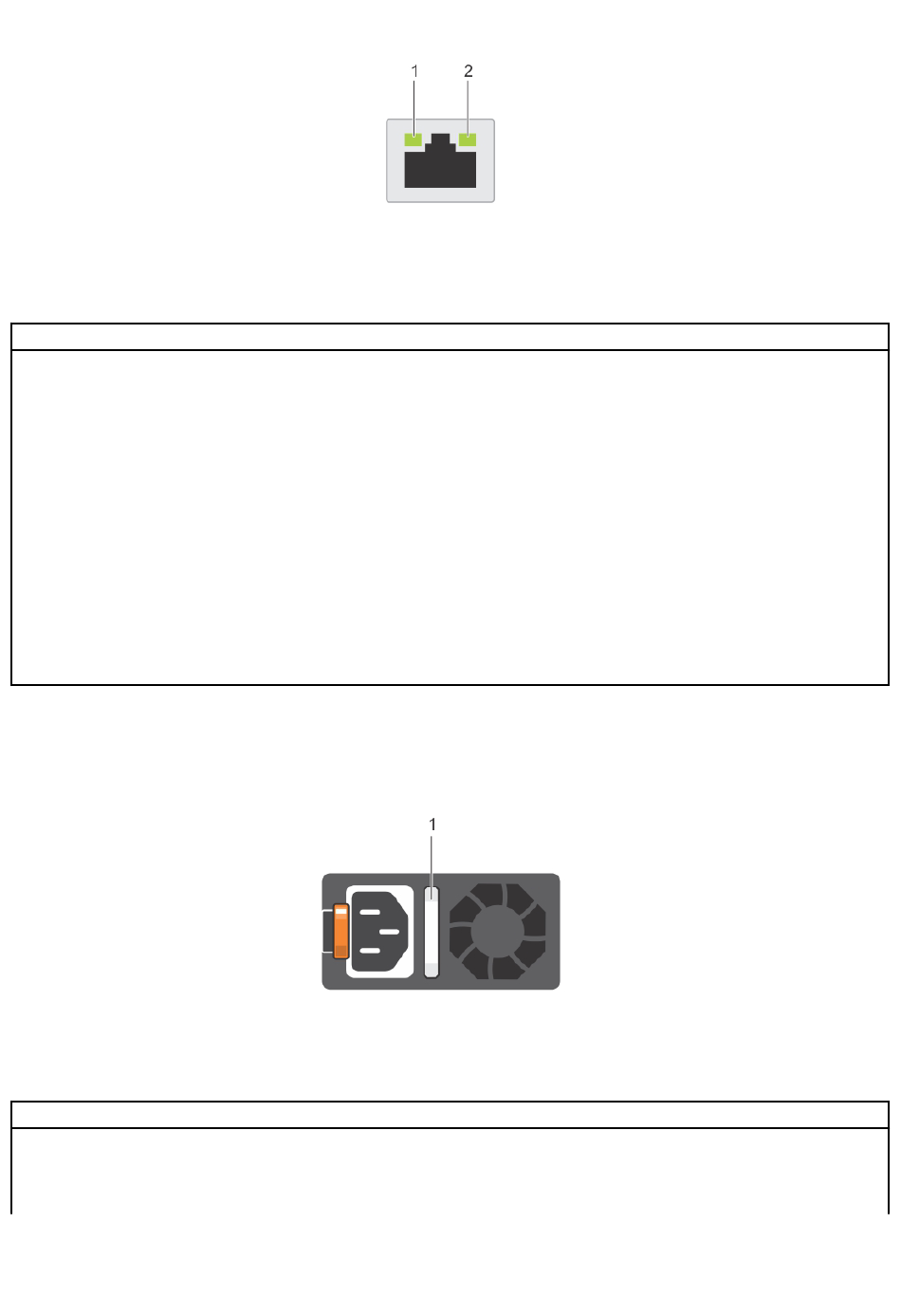

Abbildung 6. NIC-Anzeigecodes
1. LED-Verbindungsanzeige
2. LED-Aktivitätsanzeige
Tabelle 6. NIC-Anzeigecodes
Status
Verbindungsanzeige und Aktivitätsanzeige leuchten nicht.
Die Verbindungsanzeige leuchtet grün und die
Aktivitätsanzeige blinkt grün.
Die Verbindungsanzeige leuchtet gelb und die
Aktivitätsanzeige blinkt grün.
Die Verbindungsanzeige leuchtet grün und die
Aktivitätsanzeige leuchtet nicht.
Die Verbindungsanzeige leuchtet gelb und die
Aktivitätsanzeige leuchtet nicht.
Die Verbindungsanzeige blinkt grün und es herrscht keine
Aktivität.
Anzeigecodes des Netzteils
Netzteile (PSUs) haben einen beleuchteten transparenten Griff, der als Anzeige dient. Die Anzeige zeigt an, ob Netzstrom anliegt oder ob
eine Netzstromstörung vorliegt.
Abbildung 7. Statusanzeige des Wechselstrom-Netzteils
1. Statusanzeige beim Wechselstrom-Netzteil/Griff
Tabelle 7. Statusanzeigecodes des Wechselstrom-Netzteils
Betriebsanzeigecodes
Grün
Gelb blinkend
Leuchtet nicht
Zustand
Eine zulässige Stromquelle ist mit dem Netzteil verbunden und das Netzteil ist in Betrieb.
Zeigt ein Problem mit dem Netzteil an.
Die Stromversorgung ist nicht an das Netzteil angeschlossen.
Zustand
Die NIC ist nicht mit dem Netzwerk verbunden.
Der NIC ist mit einem gültigen Netzwerk bei seiner maximalen Port-
Geschwindigkeit verbunden und es werden Daten gesendet oder
empfangen.
Der NIC ist mit einem gültigen Netzwerk bei weniger als seiner maximalen
Port-Geschwindigkeit verbunden und es werden Daten gesendet oder
empfangen.
Der NIC ist mit einem gültigen Netzwerk bei seiner maximalen Port-
Geschwindigkeit verbunden und es werden keine Daten gesendet oder
empfangen.
Der NIC ist mit einem gültigen Netzwerk bei weniger als seiner maximalen
Port-Geschwindigkeit verbunden und es werden keine Daten gesendet
oder empfangen.
NIC-Identifizieren wird über das NIC-Konfigurationsdienstprogramm
aktiviert.
Ausbau und Wiedereinbau
21
