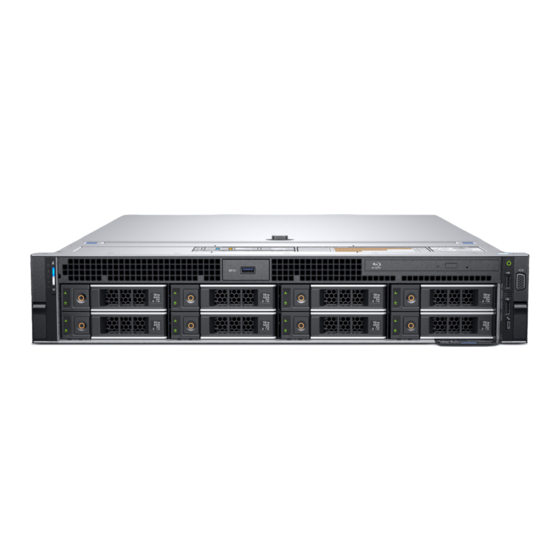

Dell Precision 7920 Rack
Benutzerhandbuch
Vorschriftenmodell: E38S
Vorschriftentyp: E38S001
November 2020
Rev. A02

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Precision 7920 Rack

Inhaltszusammenfassung für Dell Precision 7920 Rack

  • Seite 1 Dell Precision 7920 Rack Benutzerhandbuch Vorschriftenmodell: E38S Vorschriftentyp: E38S001 November 2020 Rev. A02...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2018 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1: Arbeiten am Computer...................... 6 Sicherheitshinweise................................6 Vor der Arbeit an Komponenten im Innern des Computers..................... 7 Nach der Arbeit an Komponenten im Inneren des Computers..................7 Kapitel 2: Gehäuse-Ansicht......................8 Ansicht Vordere Gehäusebaugruppe..........................8 Ansicht der Gehäuserückseite............................. 9 Das Systeminnere..................................
  • Seite 4 Zugriff auf Systeminformationen mithilfe von QRL......................91 Quick Resource Locator für 7920R..........................92 Kapitel 5: Technologie und Komponenten..................93 iDRAC9....................................93 iDRAC9 – neue Funktionen............................93 Dell Lifecycle Controller..............................94 Prozessoren..................................95 Unterstützte Prozessoren............................96 Chipsatz....................................101 System memory (Systemspeicher)..........................102 Allgemeine Richtlinien zur Installation von Speichermodulen................. 102 Speicher..................................103...
  • Seite 5 Technische Daten der Systembatterie........................128 Erweiterungsbus – Technische Daten........................128 Arbeitsspeicher................................128 Ports und Anschlüsse - Technische Daten....................... 129 Video....................................130 Umgebungsbedingungen............................130 Kapitel 7: Fehlerbehebung beim System..................133 Systemdiagnose................................. 133 Integrierte Dell-Systemdiagnose..........................133 Kapitel 8: Wie Sie Hilfe bekommen....................135 Kontaktaufnahme mit Dell..............................135 Inhaltsverzeichnis...

  • Seite 6: Kapitel 1: Arbeiten Am Computer

    Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 7: Vor Der Arbeit An Komponenten Im Innern Des Computers

    Vor der Arbeit an Komponenten im Innern des Computers Info über diese Aufgabe Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor Sie mit den Arbeiten im Computerinneren beginnen. Schritte 1. Die Sicherheitshinweise müssen strikt befolgt werden. 2.

  • Seite 8: Kapitel 2: Gehäuse-Ansicht

    Gehäuse-Ansicht Themen: • Ansicht Vordere Gehäusebaugruppe • Ansicht der Gehäuserückseite • Das Systeminnere • LCD-Bildschirm Ansicht Vordere Gehäusebaugruppe 1. Systemstatusanzeige 2. Systemzustand und System-ID 3. iDRAC Quick Sync 2 WLAN-Anzeige 4. Festplatte (x8) 5. USB 3.0-Anschluss 6. Optisches Laufwerk (optional) 7.

  • Seite 9: Ansicht Der Gehäuserückseite

    Behebung von Störungen sowie einfache Reparaturen nur unter Berücksichtigung der jeweiligen Angaben in Ihren Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 10: Lcd-Bildschirm

    Systems verwendet werden. Weitere Informationen zu Ereignis- und Fehlermeldungen, die von der System- Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie auf der Seite zum Nachschlagen von Fehlermeldungen auf qrl.dell.com. Das LCD-Display ist nur auf der optionalen Frontblende verfügbar. Die optionale Frontblende ist Hot-Plug-fähig.

  • Seite 11: Anzeigen Des Startbildschirms

    ● Die LCD-Hintergrundbeleuchtung leuchtet im normalen Betriebszustand weiß. ● Wenn das System Aufmerksamkeit erfordert, leuchtet die LCD-Hintergrundbeleuchtung gelb und es wird ein entsprechender Fehlercode mit Beschreibung angezeigt. ANMERKUNG: Wenn das System an eine Stromquelle angeschlossen ist und ein Fehler festgestellt wurde, leuchtet die LCD- Anzeige gelb, unabhängig davon, ob das System eingeschaltet ist oder nicht.

  • Seite 12: Setup-Menü

    Setup-Menü ANMERKUNG: Wenn Sie eine Option im Setup-Menü auswählen, müssen Sie die Option bestätigen, bevor Sie den nächsten Vorgang durchführen. Option Beschreibung iDRAC Wählen Sie DHCP oder Static IP (Statische IP-Adresse) aus, um den Netzwerkmodus zu konfigurieren. Wenn Static IP ausgewählt ist, lauten die verfügbaren Felder IP, Subnet (Sub) und Gateway (Gtw). Wählen Sie Setup DNS aus, um DNS zu aktivieren und Domainadressen anzuzeigen.

  • Seite 13: Kapitel 3: Produktübersicht

    Produktübersicht Die folgenden Seiten enthalten Informationen zur Dell Precision Rack 7920-Produktübersicht. Themen: • Etikett mit Systeminformationen Etikett mit Systeminformationen Precision Rack 7920 - Vorderes Etikett mit Systeminformationen Abbildung 3. LED-Verhalten, Express Service-Tag, Konfiguration und Layout Precision Rack 7920 - Wartungsinformationen Abbildung 4.

  • Seite 14: Kapitel 4: Ausbau Und Wiedereinbau

    Zugriff auf Systeminformationen mithilfe von QRL Produktpositionierung Die Precision 7920 Rack-Workstation ist eine für allgemeine Zwecke vorgesehene Plattform mit extrem erweiterbarem Speicher (bis zu 1536 GB), enormer Speicherkapazität und beeindruckender E/A-Leistung. Die Precision 7920 Rack-Workstation bietet zusätzliche Optionen für außergewöhnliche Speicherkapazität und eignet sich damit hervorragend für datenintensive Anwendungen, die mehr Speicher benötigen, ohne Kompromisse bei der E/A-Leistung einzugehen.

  • Seite 15: Empfohlene Werkzeuge

    Empfohlene Werkzeuge Tabelle 2. Empfohlene Werkzeuge und optionalen Tools Empfohlene Werkzeuge Optionale Werkzeuge ● Schlüssel für das Systemschloss ● Spitzzange zum Trennen der Kabel und Anschlüsse an schwer zugänglichen Orten ● Kreuzschlitzschraubenzieher Nr. 1 und 2 ● Kleiner Schlitzschraubenzieher zum Trennen kleiner Kabel von ●...
  • Seite 16 Die empfohlene Maßnahme zur Behebung des beschriebenen Ereignisses. Die Reaktionsmaßnahme kann abhängig von der Plattform sein. Kategorie Dell Lifecycle Controller-Protokollfilter wird verwendet, um eine Teilmenge von Nachrichten aus verschiedenen Domänen oder Agenten auszuwählen. Unterkategorie Zusätzliche Filter zur weiteren Unterteilung des Ereignisses.

  • Seite 17: Starten/Herunterfahren

    Dell Referenzhandbuch für Ereignismeldungen. Starten/Herunterfahren ANMERKUNG: Precision 7920 Rack-BIOS ist eine reine UEFI mit einer Legacy-Kompatibilitätsschicht. Diese Schicht wird Kompatibilitätssupportmodul genannt. Neue POST-Anzeige Im Folgenden sind die POST-Anzeige-Verbesserungen aufgeführt: ● Das Aussehen des Startvorgangs für Precision 7920 Rack wurde überarbeitet.

  • Seite 18: Led-Statusanzeigen

    Sie die Systemmeldungen für das jeweilige Problem. ● Wenn das System eingeschaltet Weitere Informationen zu Fehlermeldungen finden Sie im ist. Dell Event and Error Messages Reference Guide (Dell ● Wenn sich das System im Referenzhandbuch zu Ereignismeldungen) unter Standby-Modus befindet.

  • Seite 19: Festplattenlaufwerk: Anzeigecodes

    Tabelle 4. LED-Statusanzeigen und Beschreibungen (fortgesetzt) Symbol Beschreibung Zustand Fehlerbehebung PCIe-Anzeige Die Anzeige leuchtet stetig gelb, Neustarten des Systems. Aktualisieren Sie ggf. wenn ein Fehler bei einer PCIe-Karte erforderliche Treiber für die PCIe-Karte. Setzen Sie die aufgetreten ist. Karte wieder ein. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt „Wie Sie Hilfe bekommen“.

  • Seite 20: Nic-Anzeigecodes

    Abbildung 5. Laufwerksanzeigen 1. LED-Aktivitätsanzeige für Festplattenlaufwerk 2. LED-Statusanzeige für Festplattenlaufwerk 3. Festplatte ANMERKUNG: Wenn sich das Festplattenlaufwerk im AHCI-Modus (Advanced Host Controller Interface) befindet, leuchtet die Status-LED nicht. ANMERKUNG: Das Verhalten der Laufwerkstatusanzeige wird durch Storage Spaces Direct verwaltet. Es werden möglicherweise nicht alle Laufwerkstatusanzeigen verwendet.

  • Seite 21: Anzeigecodes Des Netzteils

    Abbildung 6. NIC-Anzeigecodes 1. LED-Verbindungsanzeige 2. LED-Aktivitätsanzeige Tabelle 6. NIC-Anzeigecodes Status Zustand Verbindungsanzeige und Aktivitätsanzeige leuchten nicht. Die NIC ist nicht mit dem Netzwerk verbunden. Die Verbindungsanzeige leuchtet grün und die Der NIC ist mit einem gültigen Netzwerk bei seiner maximalen Port- Aktivitätsanzeige blinkt grün.

  • Seite 22: Idrac Direct-Led-Anzeigecodes

    Tabelle 7. Statusanzeigecodes des Wechselstrom-Netzteils (fortgesetzt) Betriebsanzeigecodes Zustand Grün blinkend Wenn die Firmware des Netzteils aktualisiert wird, blinkt der Netzteilgriff grün. VORSICHT: Trennen Sie bei der Aktualisierung der Firmware nicht das Netzkabel vom Netzteil. Wenn die Firmware-Aktualisierung unterbrochen wird, funktionieren die Netzteile nicht.

  • Seite 23: Idrac Quick Sync 2-Anzeigecodes

    Enhanced Preboot System Assessment (Erweiterte Systemtests vor Hochfahren des Computers) Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware Ihres Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen.

  • Seite 24: Ausführen Der Integrierten Systemdiagnose Vom Start-Manager

    Integrierte Dell Systemdiagnose ANMERKUNG: Die integrierte Dell Systemdiagnose wird auch als ePSA-Diagnose (Enhanced Preboot System Assessment, erweiterte Systemtests vor Hochfahren des Computers) bezeichnet. Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Gerätegruppen oder Geräte, die Folgendes ermöglichen: ● Tests automatisch oder im interaktiven Modus durchführen ●...

  • Seite 25: Jumper Und Anschlüsse

    7. Klicken Sie auf OK, wenn Sie dazu aufgefordert werden, und das System wird neu gestartet. Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller So führen Sie die integrierte Systemdiagnose über den Dell Lifecycle Controller aus: 1. Drücken Sie beim Hochfahren des Systems die Taste F10.

  • Seite 26: Jumper Und Anschlüsse Auf Der Systemplatine

    Jumper und Anschlüsse auf der Systemplatine Abbildung 12. Jumper und Anschlüsse auf der Systemplatine Tabelle 10. Jumper und Anschlüsse auf der Systemplatine Element Anschluss Beschreibung J_ODD Stromanschluss für optisches Laufwerk A7, A1, A8, A2, A9, A3 Speichermodulsockel J_FAN2U_6 Anschluss für Systemlüfter 6 J_BP3 Netzanschluss der Rückwandplatine 3 J_FAN2U_5...

  • Seite 27: Jumper-Einstellungen Auf Der Systemplatine

    Tabelle 10. Jumper und Anschlüsse auf der Systemplatine (fortgesetzt) Element Anschluss Beschreibung J_BP_SIG1 Signalanschluss der Rückwandplatine 1 B6, B12, B5, B11, B4, B10 Speichermodulsockel J_BP1 Netzanschluss der Rückwandplatine 1 J_FAN2U_1 Anschluss für Kühlungslüfter 1 P_LFT_CP Linker Bedienfeldanschluss CPU2 CPU2-Prozessor- und Kühlkörpermodulsockel (mit Staubschutzhülle) J_R3_X24 Anschluss für Riser 3...

  • Seite 28: Deaktivieren Vergessener Kennworte

    Behebung von Störungen sowie einfache Reparaturen nur unter Berücksichtigung der jeweiligen Angaben in Ihren Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 29: Frontverkleidung

    Frontverkleidung Entfernen der optionalen Frontverkleidung (Blende) Schritte 1. Machen Sie den Schlüssel der Frontverkleidung ausfindig und entfernen Sie ihn. ANMERKUNG: Der Schlüssel ist am LCD-Blenden-Paket befestigt. 2. Entriegeln Sie die Frontverkleidung mithilfe des Schlüssels. 3. Drücken Sie die Entriegelungstaste, um die Blende zu entriegeln, und ziehen Sie die linke Seite der Blende. 4.

  • Seite 30: Systemabdeckung

    Systemabdeckung Entfernen der Systemabdeckung Voraussetzungen 1. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. 2. Trennen Sie das System und die Peripheriegeräte von der Netzstromversorgung. Schritte 1. Drehen Sie die Sicherungsverriegelung mit einem Schraubenzieher entgegen dem Uhrzeigersinn in die geöffnete Position. 2.

  • Seite 31: Optisches Laufwerk

    Optisches Laufwerk Entfernen des optischen Laufwerks Voraussetzungen 1. Entfernen Sie gegebenenfalls die Frontverkleidung. 2. Nehmen Sie die Abdeckung des Systems ab. Schritte 1. Trennen Sie das Kabel des optischen Laufwerks vom optischen Laufwerk. 2. Drücken Sie auf die blaue Sperrklinke und schieben Sie das optische Laufwerk aus dem System. Nächste Schritte Installieren Sie das optische Laufwerk.

  • Seite 32: Kühlgehäuse

    Kühlgehäuse Entfernen des Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie den Computer niemals mit abgenommenem Kühlgehäuse. Das System kann schnell überhitzen, was zum Herunterfahren des Systems und zu Datenverlust führt. 1. Entfernen Sie die PCIe-Karten voller Baulänge, falls installiert. 2. Entfernen Sie gegebenenfalls die GPU-Karten. Schritte Fassen Sie das Kühlgehäuse an beiden Enden an und heben Sie es nach oben aus dem System.

  • Seite 33: Lüfterbaugruppe

    Lüfterbaugruppe Entfernen der Lüfterbaugruppe Schritte 1. Heben Sie die Entriegelungshebel an, um die Lüfterbaugruppe vom System zu entriegeln. 2. Halten Sie die Entriegelungshebel fest, und heben Sie die Lüfterbaugruppe vom System ab. Installieren der Kühlungslüfterbaugruppe Schritte 1. Richten Sie die Führungsschienen auf der Kühlungslüfterbaugruppe an den Stiften am System aus. 2.

  • Seite 34: Installieren Des Lüfters

    VORSICHT: Die Kühlungslüfter sind Hot-Swap-fähig. Um eine ausreichende Kühlung des eingeschalteten Systems zu gewährleisten, wechseln Sie einen Kühlungslüfter nach dem anderen aus. Schritte Drücken Sie auf die Freigabelasche und heben Sie den Kühlungslüfter aus der Kühlungslüfterbaugruppe. Installieren des Lüfters Schritte 1.

  • Seite 35: Installieren Des Eingriffsschalters

    Installieren des Eingriffsschalters Schritte 1. Richten Sie die Laschen am Eingriffsschalter an den Schlitzen auf der Kühlungslüfterbaugruppe aus. 2. Ziehen Sie den Eingriffschalter nach oben und drücken Sie, bis der Schalter einrastet. Nächste Schritte 1. Bauen Sie die Lüfterbaugruppe ein. Festplattenlaufwerk Entfernen eines Festplattenplatzhalters Voraussetzungen...

  • Seite 36: Installieren Eines Festplattenplatzhalters

    Installieren eines Festplattenplatzhalters Schritte Führen Sie den Festplattenplatzhalter in den Laufwerksschacht ein und drücken Sie, bis die Entriegelungstaste hörbar einrastet. Nächste Schritte 1. Bringen Sie gegebenenfalls die Frontverkleidung an. Entfernen des Festplattenlaufwerks Voraussetzungen 1. Entfernen Sie gegebenenfalls die Frontverkleidung. 2. Bereiten Sie das Festplattenlaufwerk mithilfe der Verwaltungssoftware auf das Entfernen vor. Wenn das Laufwerk online ist, blinkt die grüne Aktivitäts- oder Fehleranzeige, während das Laufwerk ausgeschaltet wird.

  • Seite 37: Installieren Des Festplattenlaufwerks

    Nächste Schritte Installieren Sie das Festplattenlaufwerk: ANMERKUNG: Wenn Sie das Laufwerk nicht sofort ersetzen, setzen Sie einen Laufwerkplatzhalter in den leeren Laufwerksschacht ein. Installieren des Festplattenlaufwerks Voraussetzungen VORSICHT: Stellen Sie beim Installieren von Festplattenlaufwerken sicher, dass die angrenzenden Laufwerke vollständig installiert sind. Wenn Sie versuchen, einen Festplattenträger neben einem unvollständig installierten Träger zu installieren und zu verriegeln, kann die Schirmfeder des nicht fest sitzenden Trägers beschädigt und unbrauchbar gemacht werden.

  • Seite 38: Entfernen Einer 3,5-Zoll-Festplatte Aus Einem Festplattenträger

    Abbildung 13. Installieren des Festplattenlaufwerks Nächste Schritte Bringen Sie gegebenenfalls die Frontverkleidung an. Entfernen einer 3,5-Zoll-Festplatte aus einem Festplattenträger Schritte 1. Entfernen Sie mit einem Kreuzschlitzschraubendreher Nr. 1 die Schrauben von den Gleitschienen am Festplattenträger. 2. Heben Sie die Festplatte aus dem Festplattenträger heraus. Nächste Schritte Installieren Sie das Festplattenlaufwerk im Festplattenträger.

  • Seite 39: Installieren Eines 3,5-Zoll-Laufwerks In Einem Festplattenträger

    Installieren eines 3,5-Zoll-Laufwerks in einem Festplattenträger Schritte 1. Setzen Sie das Festplattenlaufwerk in den Laufwerkträger ein, und zwar mit dem Anschlussende des Laufwerks in Richtung der Rückseite des Laufwerkträgers. 2. Richten Sie die Schraubenbohrungen des Festplattenlaufwerks an den Schraubenbohrungen der Festplattenlaufwerkhalterung aus. Bei korrekter Ausrichtung schließt die Rückseite des Laufwerks mit der Rückseite des Laufwerkträgers ab.

  • Seite 40: Installieren Einer 2,5-Zoll-Festplatte

    Nächste Schritte Installieren Sie das Festplattenlaufwerk: ANMERKUNG: Wenn Sie das Laufwerk nicht sofort ersetzen, setzen Sie einen Laufwerkplatzhalter in den leeren Laufwerksschacht ein. Installieren einer 2,5-Zoll-Festplatte Voraussetzungen VORSICHT: Achten Sie beim Installieren einer Festplatte darauf, dass die anliegenden Festplatten ganz installiert sind. Wenn Sie versuchen, einen Festplattenträger neben einem unvollständig eingesetzten Träger einzusetzen und zu verriegeln, kann die Schirmfeder des nicht fest sitzenden Trägers beschädigt und unbrauchbar gemacht werden.

  • Seite 41: Entfernen Eines 2,5-Zoll-Festplattenlaufwerks Aus Einem 3,5-Zoll-Festplattenträger

    Abbildung 14. Installieren des Festplattenlaufwerks Nächste Schritte Bringen Sie gegebenenfalls die Frontverkleidung an. Entfernen eines 2,5-Zoll-Festplattenlaufwerks aus einem 3,5-Zoll- Festplattenträger Schritte 1. Entfernen Sie mit einem Kreuzschlitzschraubenzieher Nr. 1 die Schrauben von den Gleitschienen am 3,5-Zoll-Festplattenträger und heben Sie das Festplattenlaufwerk an. Ausbau und Wiedereinbau...

  • Seite 42: Installieren Eines 2,5-Zoll-Festplattenlaufwerks In Einem 3,5-Zoll-Festplattenträger

    2. Entfernen Sie die Schrauben, mit denen das 2,5-Zoll-Festplattenlaufwerk an der Festplattenbaugruppe befestigt ist, und entfernen Sie das Festplattenlaufwerk. Nächste Schritte Setzen Sie das Festplattenlaufwerk in den Festplattenträger ein. Installieren eines 2,5-Zoll-Festplattenlaufwerks in einem 3,5-Zoll- Festplattenträger Schritte 1. Legen Sie das 2,5-Zoll Festplattenlaufwerk in den Festplattenträger ein und ziehen Sie die Schrauben fest. Ausbau und Wiedereinbau...

  • Seite 43: Speichermodule

    2. Legen Sie das 2,5-Zoll Festplattenlaufwerk in den 3,5-Zoll-Festplattenträger ein. 3. Richten Sie die Schraubenbohrungen des Festplattenlaufwerks an den Schraubenbohrungen der Festplattenlaufwerkhalterung aus. Speichermodule Entfernen der Speichermodule Voraussetzungen 1. Entfernen Sie gegebenenfalls das Kühlgehäuse. WARNUNG: Lassen Sie die Speichermodule nach dem Ausschalten des Systems ausreichend lange abkühlen. Fassen Sie Speichermodule an den Rändern an und vermeiden Sie den Kontakt mit Komponenten oder Metallkontakten auf Speichermodulen.

  • Seite 44: Einsetzen Von Speichermodulen

    VORSICHT: Um eine ordnungsgemäße Kühlung zu gewährleisten, müssen Speichermodulplatzhalter in allen nicht belegten Speichersockeln installiert werden. Entfernen Sie Speichermodulplatzhalterkarten nur, wenn Sie in diesen Sockeln Speichermodule installieren wollen. Schritte 1. Machen Sie den entsprechenden Speichermodulsockel ausfindig. 2. Drücken Sie die Lösevorrichtungen an beiden Enden des Speichermodulsockels nach außen, um das Speichermodul aus dem Sockel zu lösen.

  • Seite 45: Prozessoren Und Kühlkörper

    Prozessoren und Kühlkörper Entfernen des Prozessor- und Kühlkörpermoduls Schritte 1. Lösen Sie mit einem Torx-Schraubendreher T30 die Schrauben. ANMERKUNG: Stellen Sie sicher, dass die Schraube vollständig gelöst ist, bevor Sie mit der nächsten Schraube beginnen. 2. Drücken Sie gleichzeitig auf die beiden Halteklammern gleichzeitig und heben Sie das Prozessor- und Kühlkörpermodul aus dem System 3.

  • Seite 46: Installieren Des Prozessors In Das Kühlkörpermodul Des Prozessors

    4. Heben Sie die Halterung und den Prozessor vom Kühlkörper und legen Sie den Prozessor mit der Anschlussseite nach unten auf die Prozessorablage. 5. Biegen Sie die äußeren Kanten der Halterung, um den Prozessor aus der Halterung zu lösen. ANMERKUNG: Stellen Sie sicher, dass der Prozessor und die Halterung nach dem Entfernen des Kühlkörpers auf die Ablage gelegt werden.
  • Seite 47 Abbildung 16. Installieren der Prozessor-Halterung 3. Wenn Sie einen vorhandenen Kühlkörper verwenden, entfernen Sie die Wärmeleitpaste mit einem sauberen, fusselfreien Tuch vom Kühlkörper. 4. Verwenden Sie die im Prozessor-Kit enthaltene Spritze für die Wärmeleitpaste, um die Paste in einer dünnen Spirale oben auf den Prozessor aufzutragen.

  • Seite 48: Installieren Des Prozessor- Und Kühlkörpermoduls

    ANMERKUNG: ● Stellen Sie sicher, dass die beiden Bohrungen für Führungsstifte an der Halterung mit den Führungslöchern auf dem Kühlkörper ausgerichtet sind. Nächste Schritte 1. Installieren Sie das Prozessor- und Kühlkörpermodul. 2. Installieren Sie das Kühlgehäuse. Installieren des Prozessor- und Kühlkörpermoduls Schritte 1.

  • Seite 49: Erweiterungskarte

    Abbildung 18. Installieren des Prozessor- und Kühlkörpermoduls (2 HE) Erweiterungskarte Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser Voraussetzungen 1. Trennen Sie alle angeschlossenen Kabel von der Erweiterungskarte. Schritte 1. Heben Sie die Verriegelung der Erweiterungskarte aus dem Steckplatz. 2. Fassen Sie die Erweiterungskarte an den Kanten an und ziehen Sie an der Karte, bis sich der Kartenrandverbinder aus dem Erweiterungskarten-Steckplatz am Riser löst.
  • Seite 50 Abbildung 20. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser 2 Abbildung 21. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser 3 3. Wenn die Karte dauerhaft entfernt wird, montieren Sie ein Abdeckblech über der leeren Öffnung des Erweiterungssteckplatzes und schließen Sie den Erweiterungskartenriegel. ANMERKUNG: Der Einbau eines Abdeckblechs über einem leeren Erweiterungskartensteckplatz ist erforderlich, um die FCC- Bestimmungen bezüglich der Funkentstörung einzuhalten.

  • Seite 51: Einsetzen Einer Erweiterungskarte In Den Erweiterungskarten-Riser

    Einsetzen einer Erweiterungskarte in den Erweiterungskarten-Riser Voraussetzungen 1. Nehmen Sie die Erweiterungskarte aus der Verpackung und bereiten Sie sie für den Einbau vor. ANMERKUNG: Entsprechende Anweisungen finden Sie in der Dokumentation, die mit der Karte geliefert wurde. Schritte 1. Heben Sie den Erweiterungskartenriegel an und und entfernen Sie das Abdeckblech. 2.
  • Seite 52 Info über diese Aufgabe ANMERKUNG: Beim Installieren eines Ersatz-Erweiterungskarten-Risers 1 vergewissern Sie sich, dass der VROC-Schlüssel von der alten Karte auf die neue Karte übertragen wird. Ausbau und Wiedereinbau...

  • Seite 53: Installieren Des Erweiterungskarten-Risers

    Schritte 1. Ziehen Sie die Verriegelung der Erweiterungskarte aus dem Steckplatz. 2. Fassen Sie die Erweiterungskarte an den Kanten an und ziehen Sie an der Karte, bis sich der Platinenstecker aus dem Erweiterungskarten-Steckplatz löst. Abbildung 22. Entfernen des Erweiterungskarten-Risers 1 Installieren des Erweiterungskarten-Risers 1 Info über diese Aufgabe ANMERKUNG:...
  • Seite 54 Schritte 1. Richten Sie die Führungsleisten auf dem Riser an den Stegen auf der Seite des Systems aus. 2. Senken Sie den Riser in das System ab, bis der Riser-Kartenanschluss im Anschluss auf der Systemplatine einrastet. Nächste Schritte 1. Installieren Sie die Erweiterungskarten auf dem Riser, falls diese entfernt wurden. 2.
  • Seite 55 c. Ziehen Sie mit einem Kreuzschlitzschrauberdreher Nr. 2 die Schrauben an, die den Riser mit dem System verbinden. Nächste Schritte 1. Installieren Sie ggf. Erweiterungskarten im Riser und schließen Sie gelöste Kabel wieder an. 2. Bauen Sie gegebenenfalls das Kühlgehäuse ein. ANMERKUNG: Öffnen Sie gegebenenfalls den PCle-Erweiterungskartenriegel auf dem Kühlgehäuse, um die Erweiterungskarte in voller Baulänge zu installieren.

  • Seite 56: Vflash-Karte (Optional)

    a. Die Halterung auf dem Riser an dem Steckplatz am System sowie die Führungsschienen auf dem Riser an den Stiften auf der Seite des Systems. b. Senken Sie den Riser in das System ab, bis der Riser-Platinenstecker im Anschluss auf der Systemplatine einrastet. Die Kante der Riser-Karte rastet in der Riser-Führung am System ein.

  • Seite 57: Netzwerkzusatzkarte

    Nächste Schritte 1. Falls zutreffend, installieren Sie die PCIe-Erweiterungskarte voller Bauhöhe in Erweiterungskarten-Riser 2. Netzwerkzusatzkarte Entfernen der Netzwerktochterkarte Voraussetzungen 1. Entfernen Sie den Erweiterungskarten-Riser 2. Schritte 1. Lösen Sie mit einem Kreuzschlitzschraubendreher der Größe 2 die zwei unverlierbaren Schrauben, mit denen die Netzwerkzusatzkarte (NDC) auf der Systemplatine befestigt ist.

  • Seite 58: Festplatten-Rückwandplatine

    Festplatten-Rückwandplatine Entfernen der Festplatten-Rückwandplatine Voraussetzungen VORSICHT: Um Schäden an den Festplatten und der Rückwandplatine zu vermeiden, müssen Sie die Festplatten aus dem System entfernen, bevor Sie die Rückwandplatine entfernen. VORSICHT: Notieren Sie sich die Nummern der einzelnen Laufwerke und vermerken Sie sie vor dem Entfernen auf den jeweiligen Laufwerken, damit sie wieder an den gleichen Positionen eingesetzt werden können.

  • Seite 59: Usb-Frontmodul

    4. Bauen Sie die Lüfterbaugruppe ein. 5. Installieren Sie das Kühlgehäuse. USB-Frontmodul Entfernen des USB-Frontmoduls Voraussetzungen 1. Entfernen Sie die Frontverkleidung. 2. Nehmen Sie die Abdeckung des Systems ab. Schritte 1. Lösen Sie das Kabel und entfernen Sie die Schraube, mit der das USB-Modul am System befestigt ist. 2.

  • Seite 60: Interner Usb-Speicherstick (Optional)

    Interner USB-Speicherstick (optional) Auswechseln des optionalen internen USB-Speichersticks Schritte 1. Suchen Sie auf der Systemplatine den USB-Anschluss bzw. USB-Stick. 2. Entfernen Sie gegebenenfalls den USB-Stick. 3. Setzen Sie den neuen USB-Speicherstick in den USB-Anschluss ein. Nächste Schritte 1. Drücken Sie beim Start die Taste <F2>, um das System-Setup aufzurufen, und überprüfen Sie, ob der USB-Stick vom System erkannt wurde.

  • Seite 61: Einsetzen Eines Wechselstrom-Netzteils

    1. Trennen Sie das Netzkabel von der Netzstromquelle und vom Netzteil, das Sie entfernen möchten, und lösen Sie anschließend das Kabel vom Kabelbinder am Netzteilgriff. Schritte Drücken Sie auf die Sperrklinke und schieben Sie das Netzteil am Netzteilgriff aus dem System. Einsetzen eines Wechselstrom-Netzteils Schritte Schieben Sie die Netzteileinheit in das Gehäuse, bis sie vollständig eingeführt ist und der Freigaberiegel einrastet.

  • Seite 62: Installieren Der Systemplatine

    1. Entfernen Sie die folgenden Komponenten: a. Kühlgehäuse b. Lüfterbaugruppe c. Optisches Laufwerk d. Netzteil(e) e. Alle Erweiterungskarten-Riser f. vFlash-Karte g. USB 3.0-Modul h. Interner USB-Speicherstick (falls installiert) Prozessor und Kühlkörpermodul Prozessor- und Speicher-Platzhalterkarte VORSICHT: Um Schäden an den Prozessorenstiften beim Austausch einer fehlerhaften Systemplatine zu vermeiden, stellen Sie sicher, dass der Prozessorsockel mit der Schutzkappe des Prozessors abgedeckt wird.

  • Seite 63: Modul Vertrauenswürdige Plattform

    B. Import der iDRAC-Lizenz über die iDRAC-GUI 5. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im „Integrated Dell Remote Access Controller User's Guide“ (Dell Benutzerhandbuch für integrierten Remote Access Controller) unter Dell.com/esmmanuals.

  • Seite 64: Initialisieren Des Tpm Für Bitlocker-Benutzer

    ANMERKUNG: Dies ist eine vor Ort austauschbare Einheit (Field Replaceable Unit, FRU). Schritte zum Entfernen und Einsetzen sollten nur von einem zertifizierten Dell Servicetechniker durchgeführt werden. ANMERKUNG: Es gibt ein TPM-Steckplatz auf der Systemplatine jedes Schlittens. Schritte 1. Suchen Sie den TPM-Anschluss auf der Systemplatine.

  • Seite 65: Bedienfeld

    9. Wählen Sie in der Option Intel TXT Ein. Bedienfeld Entfernen des linken Bedienfelds Voraussetzungen 1. Entfernen Sie das Kühlgehäuse. 2. Um das linke Bedienfeld einfacher entfernen zu können, entfernen Sie die Kühlungslüfterbaugruppe Nr. 1, um an die Kabelklemme zu gelangen.

  • Seite 66: Entfernen Des Bedienfelds

    Entfernen des Bedienfelds Voraussetzungen 1. Entfernen Sie das Kühlgehäuse. 2. Entfernen Sie die Lüfterbaugruppe. Schritte 1. Trennen Sie das VGA-Kabel von der Systemplatine. 2. Ziehen Sie den Kabelriegel heraus und trennen Sie das Bedienfeldkabel von der Systemplatine. 3. Entfernen Sie mit einem Kreuzschlitzschraubendreher der Größe 1 die Schrauben(6), mit denen das Bedienfeld und die Kabelführung an das System befestigt sind.

  • Seite 67: Alternative Riser-Installation

    Alternative Riser-Installation In diesem Abschnitt wird die Installation des alternativen Risers auf der Systemplatine beschrieben. Der alternative Riser 3 wird für die PCIe X 16-Lane benötigt, die mit der NVIDIA Quadro K4200-GPU arbeitet. Dies bietet die optimale Leistung für diese Karte. Führen Sie zum Installieren des alternativen Risers folgende Schritte durch: 1.

  • Seite 68: Teradici Tera2220 - Hostkarteninstallation

    In diesem Abschnitt wird die Installation der Teradici-Hostkarten im System beschrieben. Die Hostkarten sollten über PCI- Kartenhalterungen in flacher Bauweise verfügen, damit sie in Riser 1 auf dem Dell Precision Rack 7910 passen. Führen Sie zum Installieren der Hostkarte folgende Schritte durch: 1.
  • Seite 69 2. Öffnen Sie die PCI-Kartenstützhalterung an der Rückseite des Moduls. 3. Öffnen Sie die Halteklammer für die PCI-Karten mit flachem Profil. 4. Installieren Sie die drei Teradici-Hostkarten in den entsprechenden PCIe-Steckplätzen. Ausbau und Wiedereinbau...
  • Seite 70 5. Stellen Sie sicher, dass die Karten bündig sitzen, und drücken Sie die Halteklammer und die Stützhalterung, bis sie einrasten. 6. Verbinden Sie die Netzschalterkabel der Hostkarte mit der Rückseite der Teradici-Hostkarten. Die folgende Abbildung zeigt die Rückseite des Moduls mit flachem Profil und die Hostkarten Ausbau und Wiedereinbau...
  • Seite 71 7. Installieren Sie das Modul mit flachem Profil wieder im Gehäuse in Steckplatz 1. Stellen Sie sicher, dass die Netzschalterkabel nicht zwischen dem Modul und dem Gehäuse eingeklemmt sind. Ausbau und Wiedereinbau...
  • Seite 72 8. Stellen Sie sicher, dass das Modul korrekt ausgerichtet ist, und drücken Sie es fest nach unten, bis es im Steckplatz einrastet. 9. Entfernen Sie das CPU-Luftleitblech aus dem Gehäuse. Ausbau und Wiedereinbau...

  • Seite 73: Nvidia Quadro K4200 - Grafikkarteninstallation

    10. Verlegen Sie das Netzschalterkabel von der nächstgelegenen Teradici-Hostkarte wie unten abgebildet und setzen Sie die 2-polige Buchse in P34 auf der Hauptplatine ein. 11. Verketten Sie die übrigen Anschlüsse, indem Sie die 2-polige Buchse der zusätzlichen Kabel mit dem Stecker des vorherigen Kabels verbinden.
  • Seite 74 Die Hostkarten sollten über PCI-Kartenhalterungen in flacher Bauweise verfügen, damit sie in Riser 1 auf dem Dell Precision Rack 7910 passen. Führen Sie zum Installieren der Grafikkarten folgende Schritte durch: Ausbau und Wiedereinbau...
  • Seite 75 1. Installieren Sie die GPU-Stromkabel in den Risern 2 und 3, wie unten dargestellt. Ausbau und Wiedereinbau...
  • Seite 76 2. Verbinden Sie einen der 6-poligen Netzanschlüsse mit der ersten GPU und installieren Sie die GPU im unteren Steckplatz auf Riser 2. 3. Verbinden Sie den zweiten 6-poligen Anschluss desselben Stromkabels mit der zweiten Karte und installieren Sie sie im oberen Steckplatz auf Riser 2.
  • Seite 77 4. Drücken Sie den PCI-Haltemechanismus und die Stützklemmen nach unten. 5. Verbinden Sie einen 6-poligen Anschluss des Stromkabels mit der dritten Karte und installieren Sie sie im oberen Steckplatz auf Riser 3. Ausbau und Wiedereinbau...

  • Seite 78: Verkabelung Von Teradici-Hostkarten Mit Gpus

    6. Drücken Sie den PCI-Haltemechanismus und die Stützklammern nach unten. 7. Die Rückseite des Systems sollte wie im folgenden Diagramm aussehen, wobei die Steckplätze 1 bis 6 mit PCI-Karten bestückt sind. Verkabelung von Teradici-Hostkarten mit GPUs Dieser Abschnitt beschreibt die Installation von Mini-DisplayPort-zu-DisplayPort-Kabeln (mDP-zu-DP) für die Teradici-Hostkarten im System.
  • Seite 79 Tabelle 12. Verkabelung von Teradici-Hostkarten Hostkarte Teradici 2220 NVIDIA Quadro K4200 PCI-Steckplatz 1 PCI-Steckplatz 4 <-> PCI-Steckplatz 2 PCI-Steckplatz 5 <-> PCI-Steckplatz 3 PCI-Steckplatz 6 <-> Führen Sie für die Kabelinstallation die folgenden Schritte aus: 1. Verbinden Sie die mDP-zu-DP-Kabel von Port 2 auf den GPUs mit Port 1 auf den Teradici-Hostkarten wie unten gezeigt. Ausbau und Wiedereinbau...

  • Seite 80: Aktualisieren Des Bios

    2. Verbinden Sie die mDP-zu-DP-Kabel von Port 3 auf den GPUs mit Port 2 auf den Teradici-Hostkarten wie unten gezeigt. 3. Stellen Sie sicher, dass alle Kabel fest sitzen und fixieren Sie sie bei Bedarf. 4. Das System ist nun bereit für die Einrichtung und die Konfiguration. Aktualisieren des BIOS Für eine Aktualisierung des BIOS gehen Sie wie folgt vor: Ausbau und Wiedereinbau...

  • Seite 81: Wiederherstellen Der Service-Tag-Nummer Anhand Easy Restore

    Schritte 1. Kopieren Sie die BIOS-Aktualisierungsdatei auf ein USB-Gerät. 2. Schließen Sie das USB-Gerät an einen beliebigen USB-Anschluss am System an. 3. Schalten Sie das System ein. 4. Drücken Sie während des Starts die Taste F11, um den Boot Manager (Startmanager) aufzurufen. 5.

  • Seite 82: Rack-Schienen

    ● Basiskonfiguration Rack-Schienen Es sind zwei Schienentypen verfügbar: Gleitschienen und statische Schienen. Mithilfe der Gleitschienen kann das System für Wartungszwecke vollständig aus dem Rack gefahren werden. Die Gleitschienen sind mit oder ohne den optionalen Kabelführungsarm (CMA) erhältlich. Die statischen Schienen unterstützen ein breiteres Spektrum von Racks als die Gleitschienen. Sie unterstützen jedoch keine Wartbarkeit im Rack und sind somit nicht kompatibel mit dem CMA.
  • Seite 83 Tabelle 13. Gleitschienen und statische Schienen Schie Installationssc Schienentyp Unterstützte Rack-Typen nenke hnittstelle 4 Stützen 2 Stützen nnung Vierkant Rund Thread Schnelle Center Reinigung Ready Rails II Verschiebbar √ √ √ Ready Rails Statisch √ √ √ √ √ ANMERKUNG: Beide Kits enthalten keine Schrauben, da Gewinde-Racks mit unterschiedlichen Gewindetypen angeboten werden.

  • Seite 84: Rack-Installation

    Rack-Installation ANMERKUNG: Beim 2U-System sind wegen des schwereren Gewichts mindestens zwei Personen für die Installation erforderlich. Einsetzen des Systems in das Rack (Option A: Drop-In) Die Gleitschienen entsprechen einem Einschub- oder „Drop-In“-Design. Dies bedeutet, dass das System vertikal in die Schienen eingebaut wird, indem die Stifte an den Seiten des Systems in die „J-Steckplätze“...
  • Seite 85 Abbildung 27. Herausziehen der inneren Schiene 2. Machen Sie die hinteren Stifte der Schienen auf jeder Seite des Systems ausfindig und senken Sie sie in die rückseitigen J-Steckplätze der Gleitschienenbaugruppen ab. 3. Schwenken Sie das System nach unten, bis alle Schienenstifte in den J-Steckplätzen eingerastet sind. Abbildung 28.

  • Seite 86: Einsetzen Des Systems In Das Rack (Option B: Stab-In)

    Abbildung 29. Hineinschieben des Systems in das Rack Einsetzen des Systems in das Rack (Option B: Stab-In) Die statischen Schienen entsprechen einem „Stab-In“-Design. Dies bedeutet, dass die Elemente der inneren (Gehäuse) Schiene zuerst an den Seiten des Systems befestigt und dann in die äußeren im Rack installierten (Schrank) Elemente eingeschoben werden. 1.
  • Seite 87 Abbildung 30. Herausziehen der mittleren Schiene Tabelle 15. Schienenkomponente Schienenkomponente Mittlere Schiene Innere Schiene 3. Befestigen Sie die inneren Schienen an den Seiten des Systems. Richten Sie dazu die J-Steckplätze auf der Schiene an den Stiften am System aus und schieben Sie sie am System nach vorn, bis sie einrasten. Ausbau und Wiedereinbau...
  • Seite 88 Abbildung 31. Befestigen der inneren Schienen am System 4. Installieren Sie das System in den vollständig ausgefahrenen mittleren Schienen. Ausbau und Wiedereinbau...
  • Seite 89 Abbildung 32. Installieren des Systems in den ausgefahrenen Schienen 5. Ziehen Sie die blauen Freigabe-Gleitlaschen an beiden Schienen nach vorne und schieben Sie das System in das Rack. Abbildung 33. Schieben des Systems in das Rack Ausbau und Wiedereinbau...

  • Seite 90: Initialisierung

    ● Schalten Sie das System durch Drücken des Netzschalters ein. ● Schalten Sie die angeschlossenen Peripheriegeräte ein. Methoden zum Einrichten und Konfigurieren der iDRAC-IP-Adresse Sie können die IP-Adresse des integrierten Dell Remote Access Controller (iDRAC) über eine der folgenden Schnittstellen einrichten: 1. Dienstprogramm für die iDRAC-Einstellungen 2. Lifecycle-Controller 3.

  • Seite 91: Methoden Zur Installation Des Betriebssystems

    ● Dell Systems Management Tools and Dokumentationsmedien. Weitere Informationen finden Sie in der Dokumentation zum Betriebssystem unter Dell.com/operatingsystemmanuals. ● Dell Lifecycle Controller. Weitere Informationen finden Sie in der Dokumentation zum Lifecycle Controller unter Dell.com/esmmanuals. ● Dell OpenManage Deployment Toolkit. Weitere Informationen finden Sie in der OpenManage-Dokumentation unter Dell.com/ openmanagemanuals.

  • Seite 92: Quick Resource Locator Für 7920R

    Schritte 1. Rufen Sie Dell.com/QRL auf und navigieren Sie zu Ihrem spezifischen Produkt oder 2. Verwenden Sie Ihr Smartphone bzw. Tablet, um die modellspezifische Quick Resource (QR) auf Ihrem Dell System oder im Abschnitt „Quick Resource Locator“ einzuscannen. Quick Resource Locator für 7920R...

  • Seite 93: Kapitel 5: Technologie Und Komponenten

    Modul Vertrauenswürdige Plattform iDRAC9 Der integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um Systemadministratoren produktiver zu machen und die allgemeine Verfügbarkeit von Dell Systemen zu verbessern. Der iDRAC macht Administratoren auf Systemprobleme aufmerksam, unterstützt sie bei der Remoteverwaltung von Systemen und reduziert die Notwendigkeit für physischen Systemzugang.

  • Seite 94: Dell Lifecycle Controller

    ● iDRAC Direct USB auf der Vorderseite des Systems ist jetzt ein Micro B-Steckplatz und nur zur Erhöhung der Sicherheit fest mit dem iDRAC verbunden. ● Es wurde eine neue Systemsperrfunktion hinzugefügt, um die Verwendung von Dell Tools zum Durchführen von Änderungen am BIOS, am iDRAC, an der Firmware usw. einzuschränken.

  • Seite 95: Wichtige Funktionen

    Sprache und die Netzwerkeinstellungen konfigurieren können. Prozessoren Das Precision 7920 Rack-System verfügt über die skalierbare Produktreihe der Intel Xeon-Prozessoren (Skylake-SP), die über verschiedene Rechenlasten hinweg für Vielseitigkeit sorgt. Diese Prozessoren sind für die nächste Generation von Rechenzentren ausgelegt und bieten softwarebasierte Infrastruktur, die optimale Effizienz, Leistung und agile Bereitstellung von Services über Cloud- native und herkömmliche Anwendungen gewährleistet.

  • Seite 96: Unterstützte Prozessoren

    ● MB Mid-Level-Cache (MLC) pro Core (nicht eingeschlossen bei LLC). ● Intel® Advanced Vector Extensions 512 (Intel® AVX-512) mit einer einzigen AVX512 FMA-Einheit (Fused Multiply-Add). Prozessoren mit Unterstützung für Advanced RAS für eine zweite FMA-Einheit Unterstützte Prozessoren Tabelle 16. Unterstützte Prozessoren für das Precision 7920 Rack Modell Intel SKU-Typ...
  • Seite 97 Tabelle 16. Unterstützte Prozessoren für das Precision 7920 Rack (fortgesetzt) Modell Intel SKU-Typ Dell DPN Geschwi Cache Maximal Kerne Turbo ndigkeit (MB) (GT/s) (GHz) Speiche rgesch windigk (MT/s) Skalierbar 6134 Gold NFXK9 24,75 10,4 2400 Turbo 130 W er Intel...
  • Seite 98 Tabelle 16. Unterstützte Prozessoren für das Precision 7920 Rack (fortgesetzt) Modell Intel SKU-Typ Dell DPN Geschwi Cache Maximal Kerne Turbo ndigkeit (MB) (GT/s) (GHz) Speiche rgesch windigk (MT/s) Skalierbar 8156 Platin HV7Y2 16,5 10,4 2666 Turbo 105 W er Intel...
  • Seite 99 Tabelle 16. Unterstützte Prozessoren für das Precision 7920 Rack (fortgesetzt) Modell Intel SKU-Typ Dell DPN Geschwi Cache Maximal Kerne Turbo ndigkeit (MB) (GT/s) (GHz) Speiche rgesch windigk (MT/s) Intel 4210 Silver MWPK2 13,75 2400 Turbo 85 W Xeon- Prozessor Intel...
  • Seite 100 Tabelle 16. Unterstützte Prozessoren für das Precision 7920 Rack (fortgesetzt) Modell Intel SKU-Typ Dell DPN Geschwi Cache Maximal Kerne Turbo ndigkeit (MB) (GT/s) (GHz) Speiche rgesch windigk (MT/s) Intel 6248 Gold VDKWR 27,5 27,5 10,4 2933 Turbo 150 W Xeon-...

  • Seite 101: Konfiguration Mit Einer Cpu

    Xeon- Prozessor Prozessorkonfigurationen Das Precision 7920 Rack unterstützt bis zu zwei Prozessoren mit bis zu 28 Cores pro Prozessor. Konfiguration mit einer CPU Das Precision 7920 Rack funktioniert ordnungsgemäß, wenn sich ein einzelner Prozessor im CPU1-Sockel befindet. Aus thermischen Gründen müssen jedoch CPU- und Speicherplatzhalter in der CPU2 eingesetzt sein. Das System fährt nicht hoch, wenn nur der CPU2- Sockel gefüllt ist.

  • Seite 102: System Memory (Systemspeicher)

    System memory (Systemspeicher) Das System unterstützt DDR4-RDIMMs (Registered DIMMs) und LRDIMMs (Load Reduced DIMMs). Systemspeicher enthält Anweisungen, die vom Prozessor ausgeführt werden. ANMERKUNG: Die Einheit MT/s gibt die DIMM-Taktrate in Millionen Übertragungen (Megatransfers) pro Sekunde an. Die Betriebsfrequenz des Speicherbusses kann 2133 MT/s, 2400 MT/s oder 2666 MT/s betragen, abhängig von den folgenden Faktoren: ●...

  • Seite 103: Speicher

    Das Precision Rack 7920 unterstützt bis zu 24 DIMMs mit bis zu 1536 GB Speicher und Geschwindigkeiten von bis zu 2666 MT/s. Das Precision 7920 Rack unterstützt registrierte DIMMs (RDIMMs) und lastreduzierte DIMMs (LRDIMMs), die einen Puffer verwenden, um die Speicherladung zu reduzieren und eine höhere Dichte zu erreichen, was eine maximale Speicherkapazität der Plattform ermöglicht.

  • Seite 104: Lcd-Bildschirm

    Systems verwendet werden. Weitere Informationen zu Ereignis- und Fehlermeldungen, die von der System- Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie auf der Seite zum Nachschlagen von Fehlermeldungen auf qrl.dell.com. Das LCD-Display ist nur auf der optionalen Frontblende verfügbar. Die optionale Frontblende ist Hot-Plug-fähig.

  • Seite 105: Anzeigen Des Startbildschirms

    Abbildung 34. Merkmale des LCD-Display Tabelle 22. Merkmale des LCD-Display Taste oder Beschreibung Anzeige Links Bewegt den Cursor schrittweise zurück. Wählen Sie Wählt den vom Cursor markierten Menüeintrag aus. Rechts Bewegt den Cursor schrittweise vorwärts. Beim Durchlaufen einer Meldung: ● Halten Sie die rechte Taste gedrückt, um die Bildlaufgeschwindigkeit zu erhöhen. ●...

  • Seite 106: Ansichtsmenü

    Option Beschreibung Wählen Sie Simple (Einfach) aus, um LCD-Fehlermeldungen als vereinfachte benutzerfreundliche Beschreibung anzuzeigen. Set home Wählen Sie die Standardinformationen aus, die auf dem Start-Bildschirm angezeigt werden sollen. Im Abschnitt (Startseite „Ansichtsmenü“ finden Sie die Optionen und Optionselemente, die als Standard auf dem Start-Bildschirm einstellen) festgelegt werden können.
  • Seite 107 ANMERKUNG: Die Erweiterungskartensteckplätze sind nicht Hot-Swap-fähig (sie können nicht im laufenden Betrieb ausgetauscht werden). Die folgende Tabelle enthält Vorschläge für die Installation von Erweiterungskarten hinsichtlich bestmöglicher Kühlung und mechanischer Unterbringung. Die Erweiterungskarten mit der höchsten Priorität müssen zuerst installiert werden und dabei die angegebene Steckplatzpriorität erhalten.

  • Seite 108: Bei Lagerung

    5. Grafikkarten haben jeweils die gleiche Priorität. Bei Konfigurationen mit mehreren GPU-Karten müssen gleiche Karten (dasselbe Modell) verwendet werden. 6. NVIDIA-GPUs, die SLI verwenden, müssen sich in den Steckplätzen 4 und 7 befinden, und es muss eine zweite CPU installiert sein.

  • Seite 109: Hot-Spare-Funktion

    Die Hot-Spare-Funktion kann über die iDRAC-Einstellungen konfiguriert werden. Lesen Sie für weitere Informationen das iDRAC- Benutzerhandbuch, das auf Dell.com/idracmanuals zur Verfügung steht. Modul Vertrauenswürdige Plattform Das Modul Vertrauenswürdige Plattform (Trusted Platform Module, TPM) dient zum Generieren und Speichern von Schlüsseln, zum Schützen und Authentifizieren von Kennwörtern sowie zum Erstellen und Speichern von digitalen Zertifikaten.
  • Seite 110 ● TPM TPM 2.0 Nuvoton FIPS-CC-TCG ● TPM 2.0 NationZ ANMERKUNG: In einem Szenario, bei dem sowohl die Bedienfeldplatine und die Systemplatine versandt werden, wird empfohlen, dass Sie zuerst das Bedienfeld austauschen und dann versuchen, das System einzuschalten, um den Easy Restore-Vorgang (Kopieren von Service-Tag-Nummer und Lizenzen auf die neue Bedienfeldplatine) abzuschließen.

  • Seite 111: Kapitel 6: Bios Und Uefi

    System-Setup-Programm Im Bildschirm System-Setup können Sie die BIOS-Einstellungen, iDRAC-Einstellungen und die Geräteeinstellungen Ihres Systems konfigurieren. Diese Einstellungen wurden bereits für jede Lösungsanforderung vorkonfiguriert. Wenden Sie sich an Dell, bevor Sie diese Einstellungen ändern. ANMERKUNG: Der Hilfetext für das ausgewählte Feld wird standardmäßig im grafischen Browser angezeigt. Um den Hilfetext im Textbrowser anzuzeigen, drücken Sie F1.

  • Seite 112: System-Setup-Hauptmenü

    Parameter unter Verwendung von UEFI. Mit dem Dienstprogramm für iDRAC-Einstellungen können verschiedene iDRAC-Parameter aktiviert oder deaktiviert werden. Lesen Sie für weitere Informationen zu diesem Dienstprogramm das Benutzerhandbuch mit dem Titel Integrated Dell Remote Access Controller User’s Guide (Integrierter Dell Remote Access Controller) auf dell.com/esmmanuals.

  • Seite 113: Details Zum Bildschirm „System Information" (Systeminformationen)

    Menüelement Beschreibung Systemsicherheit Zeigt Optionen an, mit denen die Sicherheitseinstellungen des Systems wie Systemkennwort, Setup-Kennwort, TPM-Sicherheit usw. konfiguriert werden können. Aktiviert oder deaktiviert zudem den Betriebsschalter und die NMI-Tasten des Systems. Redundant OS Zeigt Optionen zum Ändern der redundanten OS-Steuerung an. Control (Redundante OS- Steuerung)

  • Seite 114: Details Zum Bildschirm "Processor Settings" (Prozessoreinstellungen)

    Standardeinstellungen und verfügbare Optionen haben. ANMERKUNG: Der Dell Fault Resilient Mode stellt einen fehlerresistenten Speicherbereich bereit. Dieser Modus kann von einem Betriebssystem verwendet werden, das die Funktion zum Laden kritischer Anwendungen unterstützt oder dem Betriebssystem-Kernel die Optimierung der Systemverfügbarkeit ermöglicht.
  • Seite 115 TDP bezieht sich auf die maximal erforderliche Strommenge, um die Kühlung des Systems abzuführen. Die Optionen sind Normal (standardmäßig eingestellt),Level 1 und Level 2 X2Apic-Modus Aktiviert oder deaktiviert den X2Apic-Modus. Dell Controlled ANMERKUNG: Je nach Anzahl der installierten CPUs kann es bis zu vier Prozessoren-Angebote geben. Turbo (kontrollierter Steuert das Turbo-Projekt.

  • Seite 116: Details Zum Bildschirm „Sata Settings" (Sata-Einstellungen)

    Menüelement Beschreibung Level 3 Cache Zeigt die Gesamtgröße des L3-Caches an. (Level 3-Cache) Anzahl der Kerne Zeigt die Anzahl der aktivierten Kerne je Prozessor an. Details zum Bildschirm „SATA Settings“ (SATA-Einstellungen) Mit dem Bildschirm SATA Settings (SATA-Einstellungen) können Sie die SATA-Einstellungen von SATA-Geräten anzeigen und RAID auf Ihrem System aktivieren.
  • Seite 117 Menüelement Beschreibung Port E (Anschluss Gibt den Laufwerktyp des ausgewählten Geräts an. Modell Zeigt das Laufwerksmodell des ausgewählten Geräts an. Laufwerkstyp Zeigt den Typ des Laufwerks an, das am SATA-Port angeschlossen ist. Kapazität Gibt die Gesamtkapazität der Festplatte an. Für Geräte mit Wechselmedien, wie z. B. für optische Laufwerke, ist dieses Feld nicht definiert.

  • Seite 118: Details Zum Bildschirm „Boot Settings" (Starteinstellungen)

    Menüelement Beschreibung Kapazität Gibt die Gesamtkapazität der Festplatte an. Für Geräte mit Wechselmedien, wie z. B. für optische Laufwerke, ist dieses Feld nicht definiert. Port M (Anschluss Gibt den Laufwerktyp des ausgewählten Geräts an. Modell Zeigt das Laufwerksmodell des ausgewählten Geräts an. Laufwerkstyp Zeigt den Typ des Laufwerks an, das am SATA-Port angeschlossen ist.

  • Seite 119: Details Zum Bildschirm "Network Settings" (Netzwerkeinstellungen)

    Details zum Bildschirm "Network Settings" (Netzwerkeinstellungen) Sie können den Bildschirm Network Settings (Netzwerkeinstellungen) verwenden, um den Startmodus von UEFI festzulegen. Außerdem können Sie dort die Startreihenfolge angeben. Info über diese Aufgabe Sie können den Bildschirm Network Settings (Netzwerkeinstellungen) anzeigen, indem Sie auf System Setup Main Menu (Hauptmenü...

  • Seite 120: Details Zum Bildschirm „Integrated Devices" (Integrierte Geräte)

    Details zum Bildschirm „Integrated Devices“ (Integrierte Geräte) Mit dem Bildschirm Integrated Devices (Integrierte Geräte) können Sie die Einstellungen sämtlicher integrierter Geräte anzeigen und konfigurieren, einschließlich den Grafikcontroller, integrierte RAID-Controller und die USB-Anschlüsse. Info über diese Aufgabe Sie können den Bildschirm Integrated Devices (Integrierte Geräte) anzeigen, indem Sie auf System Setup Main Menu (Hauptmenü...
  • Seite 121 Menüelement Beschreibung SR-IOV Aktiviert oder deaktiviert die BIOS-Konfiguration der SR-IOV-Geräte (Single Root I/O Virtualization). systemweit Standardmäßig ist die Option SR-IOV Global Enable (SR-IOV systemweit aktivieren) auf Disabled aktivieren (Deaktiviert) gesetzt. BS-Watchdog- Wenn Ihr System nicht mehr reagiert, unterstützt Sie der Watchdog-Zeitgeber bei der Wiederherstellung des Zeitgeber Betriebssystems.

  • Seite 122: Details Zum Bildschirm „Serial Communication" (Serielle Kommunikation)

    Menüelement Beschreibung 5. Slot 5 Boot Driver ● x4 Bifurcation (x4-Verzweigung) ● x8 Bifurcation (x8-Verzweigung) (Standardeinstellung) 6. Slot 6 Boot Driver ● x4 Bifurcation (x4-Verzweigung) ● x8 Bifurcation (x8-Verzweigung) (Standardeinstellung) Details zum Bildschirm „Serial Communication“ (Serielle Kommunikation) Mit dem Bildschirm Serial Communication (Serielle Kommunikation) können Sie die Eigenschaften für den seriellen Kommunikationsport anzeigen.
  • Seite 123 Info über diese Aufgabe Sie können den Bildschirm System Profile Settings (Systemprofileinstellungen) anzeigen, indem Sie auf System Setup Main Menu (Hauptmenü des System-Setups) > System BIOS (System-BIOS) > System Profile Settings (Systemprofileinstellungen) klicken. Die Details zum Bildschirm System Profile Settings (Systemprofileinstellungen) werden nachfolgend erläutert: Menüelement Beschreibung Systemprofil...

  • Seite 124: Details Zum Bildschirm „System Security Settings" (Systemsicherheitseinstellungen)

    Menüelement Beschreibung ANMERKUNG: Diese Option kann nur dann deaktiviert werden, wenn die Option C States (C-States) im Modus Custom (Benutzerdefiniert) deaktiviert ist. ANMERKUNG: Wenn die Option C States im Modus Custom (Benutzerdefiniert) aktiviert ist, hat die Änderung der Monitor/Mwait-Einstellung keine Auswirkungen auf die Systemversorgung/-leistung. Energieverwaltung Aktiviert oder deaktiviert die Energieverwaltung für die CPU-Busverbindungen.

  • Seite 125: Benutzerdefinierte Einstellungen Für Die Richtlinie Zum Sicheren Start

    Menüelement Beschreibung 240s) (Benutzerdefiniert e Verzögerung [60s bis 240s]) Variabler UEFI- Bietet unterschiedliche Grade der Absicherung von UEFI-Variablen. Wenn die Option auf Standard (Standard) Zugriff gesetzt ist, können die UEFI-Variablen gemäß der UEFI-Spezifikation im Betriebssystem aufgerufen werden. Wenn die Option auf Controlled (Gesteuert) gesetzt ist, werden ausgewählte UEFI-Variablen in der Umgebung geschützt und neue UEFI-Starteinträge müssen an das Ende der aktuellen Startreihenfolge angehängt werden.

  • Seite 126: Technische Daten

    ANMERKUNG: Interne Kabelanschlüsse sind nicht Hot-Plug-fähig. Abmessungen des Systems Tabelle 27. Abmessungen System Za (mit Za (ohne Blende) Blende) Precision 7920 Rack 482,0 mm 434,0 mm 86,8 mm 35,84 mm 22,0 mm 678,8 mm 715,5 mm (3,42 Zoll) (26,72 Zoll)

  • Seite 127: Gehäusegewicht

    ● Intel Xeon Gold 52xx-Prozessoren ● Intel Xeon Silver 42xx-Prozessoren ● Intel Xeon Bronze 32xx-Prozessoren ● Intel Xeon Platinum 82xx-Prozessoren ● Intel Xeon Gold-Prozessoren der 62xx-Serie PSU – Technische Daten Das Precision 7920 Rack-Workstation-System unterstützt bis zu zwei Wechselstrom-Netzteile (PSUs). BIOS und UEFI...

  • Seite 128: Technische Daten Der Systembatterie

    Leistung pro Netzteil auf 800 W herabgesetzt. Technische Daten der Systembatterie Das Precision 7920 Rack-Workstation-System unterstützt als Systembatterie eine CR 2032 3.0-V-Lithium-Knopfzellenbatterie. Erweiterungsbus – Technische Daten Das Precision Rack 7920-System unterstützt bis zu acht PCI Express-Erweiterungskarten (PCIe) der 3. Generation, die auf der Systemplatine mit dem Erweiterungskarten-Riser installiert werden können.

  • Seite 129: Ports Und Anschlüsse - Technische Daten

    ● Zwei USB 3.0-kompatible Ports auf der Rückseite NIC-Ports Das Precision 7920 Rack-Workstation-System unterstützt bis zu vier Netzwerkschnittstellen-Controller (NIC)-Anschlüsse auf der Rückseite, die in den folgenden Konfigurationen verfügbar sind: ● Vier RJ-45-Anschlüsse. die verschiedene Kombinationen von 1 Gbit/s und 10 Gbit/s unterstützen ●...

  • Seite 130: Video

    8, 16, 32 ANMERKUNG: 1920 x 1080 und 1920 x 1200 Auflösungen werden nur im Reduced Blanking-Modus unterstützt. Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu Umgebungsbedingungen für bestimmte Systemkonfigurationen finden Sie unter Dell.com/ environmental_datasheets. Tabelle 33. Temperatur – Technische Daten Temperatur Technische Daten Speicher -40 °C bis 65 °C (–40°F bis 149°F)

  • Seite 131: Partikel- Und Gasförmige Verschmutzung - Technische Daten

    Tabelle 36. Zulässige Stoßeinwirkung – Technische Daten Zulässige Stoßeinwirkung Technische Daten Betrieb Sechs nacheinander ausgeführte Stöße mit 6 G von bis zu 11 ms Dauer in positiver und negativer X-, Y- und Z-Richtung. Speicher Sechs nacheinander ausgeführte Stöße mit 71 g von bis zu 2 ms Dauer in positiver und negativer X-, Y- und Z-Richtung (ein Stoß...
  • Seite 132 Tabelle 40. Gasförmige Verschmutzung – Technische Daten Gasförmige Verschmutzung Technische Daten Kupfer-Kupon-Korrosionsrate <300 Å/Monat pro Klasse G1 gemäß ANSI/ISA71.4-2013. Silber-Kupon-Korrosionsrate <200 Å/Monat gemäß ANSI/ISA71.04 TC9.9. ANMERKUNG: Maximale korrosive Luftverschmutzungsklasse, gemessen bei ≤50 % relativer Luftfeuchtigkeit. BIOS und UEFI...

  • Seite 133: Kapitel 7: Fehlerbehebung Beim System

    Systemdiagnose Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.

  • Seite 134: Ausführen Der Integrierten Systemdiagnose Über Den Dell Lifecycle Controller

    Ergebnisse Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller Schritte 1. Drücken Sie beim Hochfahren des Systems die Taste <F10>. 2. Klicken Sie auf Hardware Diagnostics (Hardwarediagnose)→ Run Hardware Diagnostics (Hardwarediagnose ausführen). Das Fenster ePSA Pre-boot System Assessment (ePSA-Systemüberprüfung vor dem Start) wird angezeigt und listet alle Geräte auf, die im System erkannt wurden.

  • Seite 135: Kapitel 8: Wie Sie Hilfe Bekommen

    Info über diese Aufgabe Dell bietet verschiedene Optionen für Online- und Telefonsupport an. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den Technischen Support und den...

Diese Anleitung auch für:

E38s

Inhaltsverzeichnis
