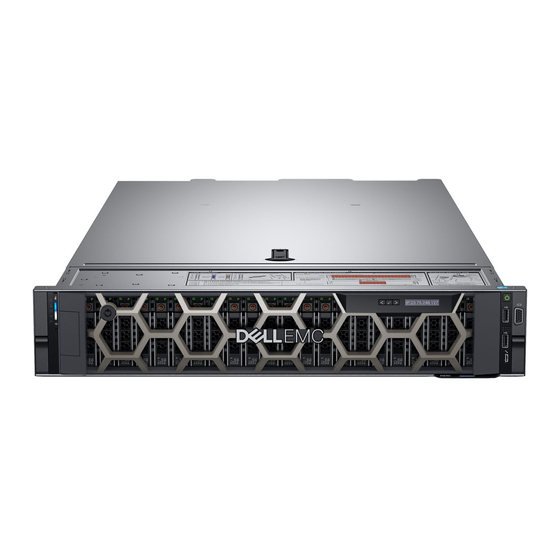

Dell EMC PowerEdge R740xd
Installations- und Service-Handbuch
Vorschriftenmodell: E38S Series
Vorschriftentyp: E38S001
May 2020
Rev. A12

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell EMC PowerEdge R740xd

Inhaltszusammenfassung für Dell EMC PowerEdge R740xd

  • Seite 1 Dell EMC PowerEdge R740xd Installations- und Service-Handbuch Vorschriftenmodell: E38S Series Vorschriftentyp: E38S001 May 2020 Rev. A12...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2017 –2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1: PowerEdge R740xd-System - Übersicht................8 Unterstützte Konfigurationen.............................. 8 Frontansicht des Systems..............................9 Ansicht des linken Bedienfelds............................11 Ansicht des rechten Bedienfelds..........................14 Rückansicht des Systems..............................15 NIC-Anzeigecodes................................17 Anzeigecodes des Netzteils............................18 Laufwerkanzeigecodes............................... 20 LCD-Display..................................21 Anzeigen des Startbildschirms.............................22 Setup-Menü...................................
  • Seite 4 Entfernen des Kühlgehäuses............................44 Installieren des Kühlgehäuses............................44 Lüfterbaugruppe..................................45 Entfernen der Lüfterbaugruppe...........................45 Installieren der Lüfterbaugruppe..........................46 Lüfter.....................................47 Details zum Lüfter................................47 Entfernen eines Kühlungslüfters..........................47 Einsetzen eines Kühlungslüfters..........................48 Eingriffsschalter...................................49 Entfernen eines Eingriffsschalters..........................49 Installieren eines Eingriffsschalters..........................50 NVDIMM-N-Batterie................................51 NVDIMM-N-Batterie..............................51 Entfernen der NVDIMM-N-Batterie aus dem Kühlgehäuse..................51 Einsetzen des NVDIMM-N-Akkus in das Kühlgehäuse....................
  • Seite 5 Allgemeine Richtlinien zur Installation von Speichermodulen................... 81 Anweisungen für die Installation von NVDIMM-N-Speichermodulen..............82 Richtlinien zur DCPMM-Installation..........................85 Betriebsartspezifische Richtlinien..........................88 Entfernen eines Speichermoduls..........................89 Installieren eines Speichermoduls..........................90 Prozessoren und Kühlkörper...............................91 Entfernen des Prozessor- und Kühlkörpermoduls..................... 91 Entfernen des Prozessors vom Prozessor- und Kühlkörpermodul................. 93 Installieren des Prozessors im Prozessor- und Kühlkörpermodul................94 Installieren eines Prozessor- und Kühlkörpermoduls....................96 Erweiterungskarten und Erweiterungskarten-Riser......................98...
  • Seite 6 Installieren des rechten Bedienfelds.......................... 176 Kapitel 5: Systemdiagnose......................178 Integrierte Dell-Systemdiagnose............................178 Ausführen der integrierten Systemdiagnose vom Start-Manager.................178 Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller..........178 Bedienelemente der Systemdiagnose........................179 Kapitel 6: Jumper und Anschlüsse....................180 Jumper und Anschlüsse auf der Systemplatine......................180 Jumper-Einstellungen auf der Systemplatine.........................182...
  • Seite 7 Automatische Unterstützung mit SupportAssist......................184 Informationen zum Recycling oder End-of-Life-Service....................184 Inhaltsverzeichnis...

  • Seite 8: Kapitel 1: Poweredge R740Xd-System - Übersicht

    ● Zwei Gleichstrom- oder Wechselstromnetzteile ● 32 SAS-, SATA-, Nearline-SAS-Festplattenlaufwerke oder SSDs und bis zu 24 NVMe-Laufwerke. Weitere Informationen zu unterstützten Laufwerken finden Sie unter www.dell.com/poweredgemanuals. ANMERKUNG: Sämtliche Instanzen der SAS-, SATA-Festplattenlaufwerke, NVMe und SSDs werden in diesem Dokument als Laufwerke bezeichnet, sofern nicht anders angegeben.

  • Seite 9: Frontansicht Des Systems

    Abbildung 1. Unterstützte Konfigurationen Frontansicht des Systems Die Frontansicht zeigt Informationen über die Funktionen, die auf der Vorderseite des Systems zur Verfügung stehen: PowerEdge R740xd-System - Übersicht...
  • Seite 10 Quick Sync 2 (Wireless). Laufwerkschächte k. A. Ermöglichen Ihnen das Installieren von Laufwerken, die auf Ihrem System unterstützt werden. Weitere Informationen zu Laufwerken finden Sie im Abschnitt www.dell.com/poweredgemanuals. Rechtes Bedienfeld k. A. Enthält Betriebsschalter, VGA-Anschluss, iDRAC Direct-Micro-USB- Anschluss und zwei USB 2.0-Anschlüsse.

  • Seite 11: Ansicht Des Linken Bedienfelds

    BIOS- und Netzwerkparameter konfigurieren. Sie können außerdem über ein unterstütztes mobiles Gerät die Ansicht für virtuelle Tastatur, Video und Maus (KVM) sowie die Kernel-basierte virtuelle Maschine (KVM) starten. Weitere Informationen finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals. Status-LEDs ANMERKUNG: Die Anzeigen leuchten stetig gelb, wenn ein Fehler auftritt.

  • Seite 12: Anzeigecodes Für Systemzustand Und System-Id

    Tabelle 4. LED-Statusanzeigen und Beschreibungen Symb Beschreibun Zustand Fehlerbehebung Festplattenan Die Anzeige blinkt gelb, wenn ein ● Sehen Sie im Systemereignisprotokoll nach, auf welche Festplatte sich zeige Fehler am Festplattenlaufwerk der Fehler bezieht. vorliegt. ● Führen Sie den entsprechenden Onlinediagnosetest aus. Starten Sie das System neu und führen Sie die integrierte Diagnosefunktion (ePSA) aus.

  • Seite 13: Idrac Quick Sync 2-Anzeigecodes

    Fehlermeldungen finden Sie im Systemereignisprotokoll oder auf der LCD-Anzeige an der Blende, sofern vorhanden. Weitere Informationen zu Fehlermeldungen finden Sie im Referenzhandbuch zu Ereignis- und Fehlermeldungen für Dell EMC PowerEdge-Server der 14. Generation unter www.dell.com/qrl. iDRAC Quick Sync 2-Anzeigecodes Das iDRAC Quick Sync 2-Modul (optional) befindet sich auf dem linken Bedienfeld des Systems.

  • Seite 14: Ansicht Des Rechten Bedienfelds

    Tabelle 6. iDRAC Quick Sync 2-Anzeigen und Beschreibungen (fortgesetzt) iDRAC Quick Sync 2- Zustand Fehlerbehebung Anzeigecode Administrator unter www.dell.com/ openmanagemanuals > OpenManage Server Administrator. Stetig gelb leuchtend Zeigt an, dass sich das System im Starten Sie das System neu. Wenn das Problem ausfallsicheren Modus befindet.

  • Seite 15: Idrac Direct-Led-Anzeigecodes

    PCIe-Karten im PCIe-Erweiterungskartensteckplatz 6 zu ermöglichen. Laufwerkschächte k. A. Ermöglichen Ihnen das Installieren von Laufwerken, die auf Ihrem System unterstützt werden. Weitere Informationen zu Laufwerken finden Sie im Abschnitt www.dell.com/poweredgemanuals. Netzteileinheit (2) k. A. Weitere Informationen finden Sie im Abschnitt www.dell.com/ poweredgemanuals.
  • Seite 16 NIC-Ports Die auf der Netzwerkzusatzkarte (NDC) integrierten NIC-Ports sorgen für Netzwerkkonnektivität. Weitere Informationen über die unterstützten Konfigurationen finden Sie im Abschnitt www.dell.com/ poweredgemanuals. USB-Port (2) Die USB-Ports sind 9-polig und 3.0-konform. Über diese Ports lassen sich USB-Geräte an das System anschließen.

  • Seite 17: Nic-Anzeigecodes

    Symbol Beschreibung Steckplätze Laufwerkschächte k. A. Ermöglichen Ihnen das Installieren von Laufwerken, die auf Ihrem System unterstützt werden. Weitere Informationen zu Laufwerken finden Sie im Abschnitt www.dell.com/poweredgemanuals. Netzteileinheit (2) k. A. Weitere Informationen finden Sie im Abschnitt www.dell.com/ poweredgemanuals. NIC-Ports Die auf der Netzwerkzusatzkarte (NDC) integrierten NIC-Ports sorgen für Netzwerkkonnektivität.

  • Seite 18: Anzeigecodes Des Netzteils

    Wenn zwei Netzteile installiert sind, müssen beide Netzteile über die gleiche Art der Kennzeichnung verfügen, z. B. Erweiterte Stromleistung. Der gleichzeitige Einsatz von Netzteileinheiten aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt, sogar dann, wenn der Netzteileinheiten haben die gleiche Nennleistung verfügen.
  • Seite 19 Wenn zwei Netzteile installiert sind, müssen beide Netzteile über die gleiche Art der Kennzeichnung verfügen, z. B. Erweiterte Stromleistung. Der gleichzeitige Einsatz von Netzteileinheiten aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt, sogar dann, wenn der Netzteileinheiten haben die gleiche Nennleistung verfügen.

  • Seite 20: Laufwerkanzeigecodes

    Tabelle 13. Statusanzeigecodes für Gleichstrom-Netzteil (fortgesetzt) Betriebsanzeigecodes Zustand Systemabschaltung führen. Um von einer High-Output- zu einer Low-Output- Konfiguration oder umgekehrt zu wechseln, müssen Sie das System ausschalten. VORSICHT: Wenn zwei Netzteile eingesetzt werden, müssen es Netzteile gleichen Typs sein, die die gleiche maximale Ausgangsleistung besitzen. VORSICHT: Die Kombination von Wechselstrom- und Gleichstromnetzteilen wird nicht unterstützt und verursacht eine Nichtübereinstimmung.

  • Seite 21: Lcd-Display

    Systems zu konfigurieren oder anzuzeigen. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen..

  • Seite 22: Anzeigen Des Startbildschirms

    Wählen Sie Simple (Einfach) aus, um LCD-Fehlermeldungen als vereinfachte benutzerfreundliche Beschreibung anzuzeigen. Weitere Informationen zu Fehlermeldungen finden Sie im Referenzhandbuch zu Ereignis- und Fehlermeldungen für Dell EMC PowerEdge-Server der 14. Generation unter www.dell.com/qrl. Set home Wählen Sie die Standardinformation zur Anzeige auf dem Bildschirm Home. Im Menü Anzeigen Abschnitt für, (Startseite welche Optionen und Elemente können eingestellt werden standardmäßig im Bildschirm Home.

  • Seite 23: Ausfindigmachen Der Service-Tag-Nummer Ihres Systems

    Informations-Tag an der Vorderseite des Systems zum Anzeigen der Express-Servicecode und die Service-Tag -Nummer. Alternativ befinden sich die Informationen unter Umständen auf einem Aufkleber auf der Rückseite des Speichersystem-Gehäuses. Die Mini Enterprise Service-Tag -Nummer (EST) befindet sich auf der Rückseite des Systems. Mithilfe dieser Informationen kann Dell Support- Anrufe an den richtigen Mitarbeiter weiterleiten.

  • Seite 24: Poweredge R740Xd - Serviceinformationen

    Abbildung 16. LED-Funktionsweise Abbildung 17. Konfiguration und Layout für 2,5-Zoll-Festplattenlaufwerke Abbildung 18. Konfiguration und Layout für 3,5-Zoll-Festplattenlaufwerke PowerEdge R740xd – Serviceinformationen Griffstellen des Systems, Übersicht über die Elektrik, Übersicht über die Mechanik und Rückansicht verschiedener Konfigurationen PowerEdge R740xd-System - Übersicht...
  • Seite 25 Abbildung 19. Service-Informationen Abbildung 20. Jumper-Einstellungen und Speicherinformationen PowerEdge R740xd-System - Übersicht...
  • Seite 26 Abbildung 21. Systemaufgaben Abbildung 22. NVDIMM-Batterie und Festplatten des mittleren Fachs PowerEdge R740xd-System - Übersicht...

  • Seite 27: Kapitel 2: Dokumentationsangebot

    In diesem Abschnitt finden Sie Informationen zum Dokumentationsangebot für Ihr System. So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: ● Über die Dell EMC Support-Website: 1. Klicken Sie auf den Dokumentations-Link in der Spalte „Location“ (Standort) der Tabelle.
  • Seite 28 Firmware finden Sie im Abschnitt „Methoden zum Herunterladen von Firmware und Treibern“ in diesem Dokument. Systemverwaltung Weitere Informationen zur Systems www.dell.com/poweredgemanuals Management Software Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management).
  • Seite 29 Tabelle 16. Zusätzliche Dokumentationsressourcen für Ihr System (fortgesetzt) Task Dokument Speicherort Dokumente OpenManage Connections Enterprise Systems Management. Arbeiten mit Dell PowerEdge RAID- Weitere Informationen www.dell.com/ Controller Verständnis der Funktionen der Dell storagecontrollermanuals PowerEdge RAID-Controller (PERC), Software RAID-Controller, BOSS- Karte und Bereitstellung der Karten finden Sie in der Dokumentation zum Speicher-Controller.

  • Seite 30: Kapitel 3: Anfängliche Systemeinrichtung Und Erstkonfiguration

    Der integrierte Dell Remote Access Controller (iDRAC) wurde entwickelt, um Systemadministratoren zu mehr Produktivität zu verhelfen und die Gesamtverfügbarkeit der Dell Systeme zu erhöhen. iDRAC warnt Administratoren bei Systemproblemen und unterstützt sie dabei, Systeme remote zu verwalten. Auf diese Weise wird der Bedarf an physischem Zugriff auf das System reduziert.

  • Seite 31: Melden Sie Sich Bei Idrac An

    Dokument/Abschnitt Server-LCD- Abschnitt LCD-Display Display iDRAC Direct und Siehe Dell Benutzerhandbuch zum integrierten Dell Remote Access Controller unter www.dell.com/ Quick Sync 2 poweredgemanuals (optional) ANMERKUNG: Für den Zugriff auf iDRAC muss sichergestellt werden, dass Sie das Ethernet-Kabel an den iDRAC9-dedizierten Netzwerkport anschließen.

  • Seite 32: Herunterladen Von Treibern Und Firmware

    Verwendung von virtuellen iDRAC-Medien www.dell.com/idracmanuals Herunterladen von Treibern und Firmware Dell EMC empfiehlt, jeweils die neueste Version des BIOS, der Treiber und der Systemverwaltungs-Firmware herunterzuladen und auf dem System zu installieren. Voraussetzungen Stellen Sie sicher, dass Sie vor dem Download der Treiber und der Firmware den Cache Ihres Webbrowsers leeren.

  • Seite 33: Kapitel 4: Installieren Und Entfernen Von Systemkomponenten

    Installieren und Entfernen von Systemkomponenten Themen: • Sicherheitshinweise • Vor der Arbeit an Komponenten im Inneren Ihres Systems • Nach der Arbeit an Komponenten im Inneren Ihres System • Empfohlene Werkzeuge • mit Frontverkleidung • Systemabdeckung • Rückwandplatinenabdeckung • Das Systeminnere •...

  • Seite 34: Vor Der Arbeit An Komponenten Im Inneren Ihres Systems

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 35: Mit Frontverkleidung

    ● ESD-Matte Sie benötigen die folgenden Werkzeuge für die Montage der Kabel für eine Gleichstrom-Netzteileinheit. ● Handzange AMP 90871-1 oder gleichwertiges Werkzeug ● Tyco Electronics, 58433-3 oder ähnlich ● Abisolierzangen, mit denen Isolierungen der Größe 10 AWG von festem oder verdrilltem, isoliertem Kupferdraht entfernt werden kann ANMERKUNG: Verwenden Sie Alpha Wire-Draht mit der Teilenummer 3080 oder einen gleichwertigen Draht (Verlitzung 65/30).

  • Seite 36: Installieren Der Frontverkleidung

    Abbildung 23. Entfernen der optionalen Frontverkleidung mit LCD-Display Nächste Schritte Bringen Sie die Frontverkleidung Installieren der Frontverkleidung Das Verfahren zum Installieren der Frontverkleidung mit und ohne LCD-Display ist gleich. Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Schritte 1. Machen Sie den Schlüssel der Frontverkleidung ausfindig und entfernen Sie ihn. ANMERKUNG: Der Blendenschlüssel ist Teil des LCD-Blendenpakets.

  • Seite 37: Systemabdeckung

    Abbildung 24. Installieren der optionalen Frontverkleidung mit LCD-Display Systemabdeckung Entfernen der Systemabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. 3. Trennen Sie das System und die Peripheriegeräte von der Netzstromversorgung. Schritte 1.

  • Seite 38: Installieren Der Systemabdeckung

    Abbildung 25. Entfernen der Systemabdeckung Nächste Schritte Bringen Sie die Systemabdeckung Installieren der Systemabdeckung Voraussetzungen 1. Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. 2. Vergewissern Sie sich, dass alle internen Kabel korrekt verlegt sind und achten Sie darauf, dass keine Werkzeuge oder zusätzliche Bauteile im System zurückbleiben.

  • Seite 39: Rückwandplatinenabdeckung

    Abbildung 26. Installieren der Systemabdeckung Nächste Schritte 1. Schließen Sie die Peripheriegeräte wieder an und schließen Sie das System wieder an das Stromnetz an. 2. Schalten Sie das System und alle angeschlossenen Peripheriegeräte ein. Rückwandplatinenabdeckung Entfernen der Rückwandplatinenabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2.

  • Seite 40: Anbringen Der Rückwandplatinenabdeckung

    Abbildung 27. Entfernen der Rückwandplatinenabdeckung Nächste Schritte Bringen Sie die LED-Abdeckung Anbringen der Rückwandplatinenabdeckung Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Schritte 1. Richten Sie die Laschen auf der Rückwandplatinenabdeckung an den entsprechenden Aussparungen am System aus. 2.

  • Seite 41: Das Systeminnere

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
  • Seite 42 Abbildung 29. Das Innere des Systems - NVDIMM-N Akku 1. Festplattenrückwandplatine 2. SAS-Rückwandplatine-Erweiterungskarte 3. Kühlungslüfter in der Kühlungslüfterbaugruppe (6) 4. Kühlgehäuse 5. Erweiterungskarten-Riser 3 6. Netzwerkzusatzkarte 7. Erweiterungskarten-Riser 2 8. Systemplatine 9. Erweiterungskarten-Riser 1 10. Integrierte Speichercontrollerkarte 11. NVDIMM-N-Batterie Installieren und Entfernen von Systemkomponenten...
  • Seite 43 Abbildung 30. Das Innere des Systems - Mid-Laufwerk Auflagefach und hinteren Laufwerkträger 1. Festplattenrückwandplatine 2. SAS-Rückwandplatine-Erweiterungskarte 3. Kühlungslüfter in der Kühlungslüfterbaugruppe (6) 4. Laufwerk (4) im mittleren Auflagefachs 5. Festplatten-Rückwandplatine 6. Festplatten-Rückwandplatine 7. Laufwerk (2 oder 4) im hinteren Laufwerkträger 8.

  • Seite 44: Kühlgehäuse

    Kühlgehäuse Entfernen des Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt. 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.

  • Seite 45: Lüfterbaugruppe

    Schritte 1. Richten Sie die Laschen am Kühlgehäuse an den Aussparungen am System aus. 2. Senken Sie das Kühlgehäuse ins System ab, bis es fest eingesteckt ist. Wenn das Kühlgehäuse fest eingesetzt ist, sind die Markierungen der Speichersockelnummern auf dem Kühlgehäuse an den dazugehörigen Speichersockeln ausgerichtet.

  • Seite 46: Installieren Der Lüfterbaugruppe

    Abbildung 33. Entfernen der Lüfterbaugruppe Nächste Schritte Bauen Sie die Lüfterbaugruppe ein. Installieren der Lüfterbaugruppe Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. VORSICHT: Stellen Sie sicher, dass die Kabel im Inneren des Systems ordnungsgemäß angebracht und mit der Kabelhalteklammer befestigt sind, bevor Sie die Lüfterbaugruppe einbauen. Fehlerhaft eingebaute Kabel können beschädigt werden.

  • Seite 47: Lüfter

    Abbildung 34. Installieren der Lüfterbaugruppe Nächste Schritte Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Lüfter Details zum Lüfter Die Lüfter sind in das System integriert, um die durch den Betrieb des Systems erzeugte Wärme abzuführen. Diese Lüfter sorgen für die Kühlung der Prozessoren, Erweiterungskarten und Speichermodule.

  • Seite 48: Einsetzen Eines Kühlungslüfters

    Voraussetzungen ANMERKUNG: Durch das Öffnen oder Entfernen der System bei eingeschaltetem System setzen Sie sich möglicherweise dem Risiko eines Stromschlags aus. Gehen Sie beim Entfernen oder Installieren von Lüftern äußerst vorsichtig vor. VORSICHT: Die Lüfter sind Hot-Swap-fähig. Ersetzen Sie nur einen Lüfter auf einmal, um eine ausreichende Kühlung zu gewährleisten, während das System eingeschaltet ist.

  • Seite 49: Eingriffsschalter

    Abbildung 36. Installieren des Lüfters 2. Senken Sie den Lüfter in die Lüfterbaugruppe ab, bis die Freigabelaschen einrasten. Nächste Schritte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 34. Eingriffsschalter Entfernen eines Eingriffsschalters Voraussetzungen 1.

  • Seite 50: Installieren Eines Eingriffsschalters

    Abbildung 37. Entfernen eines Eingriffsschalters Nächste Schritte Bauen Sie einen Eingriffsschalter ein. Installieren eines Eingriffsschalters Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte 1. Richten Sie die Laschen am Eingriffsschalter an den Aussparungen der Lüfterbaugruppe aus. 2. Schieben Sie den Eingriffsschalter, bis er einrastet. Abbildung 38.

  • Seite 51: Nvdimm-N-Batterie

    Nächste Schritte Bauen Sie die Lüfterbaugruppe ein. 2. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. NVDIMM-N-Batterie NVDIMM-N-Batterie NVDIMM-N Akku kann installiert werden auf Luftkanal und 3,5 -Zoll Mid Festplattenträger an. ANMERKUNG: NVDIMM-N Akku wird nicht unterstützt auf 2,5 -Zoll NVMe Mid Festplattenträger an. Entfernen der NVDIMM-N-Batterie aus dem Kühlgehäuse Voraussetzungen 1.

  • Seite 52: Einsetzen Des Nvdimm-N-Akkus In Das Kühlgehäuse

    Abbildung 39. Entfernen der NVDIMM-N-Batterie aus dem Kühlgehäuse Nächste Schritte Installieren Sie die NVDIMM-N-Batterie im Kühlgehäuse. Einsetzen des NVDIMM-N-Akkus in das Kühlgehäuse Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. VORSICHT: NVDIMM-N Akku ist nicht hot-swap-fähig. Um Datenverlust zu vermeiden und auf mögliche Schäden an Ihrem System beginnen, vergewissern Sie sich, dass Ihr System-LEDs auf der LEDs NVDIMM-N und LEDs auf NVDIMM- N Akku ausgeschaltet sind, bevor Sie mit der Installation der NVDIMM-N Akku.

  • Seite 53: Entfernen Des Nvdimm-N-Akkus Aus Dem Mittleren Laufwerksfach

    Abbildung 40. Einsetzen des NVDIMM-N-Akkus in das Kühlgehäuse Nächste Schritte Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des NVDIMM-N-Akkus aus dem mittleren Laufwerksfach Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 33.

  • Seite 54: Installieren Nvdimm-N Akku In Mid-Laufwerk Auflagefach

    Abbildung 41. Entfernen des NVDIMM-N-Akkus aus dem mittleren Laufwerksfach Nächste Schritte Setzen Sie den NVDIMM-N-Akku in das mittlere Laufwerksfach ein. Installieren NVDIMM-N Akku in Mid-Laufwerk Auflagefach Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 33. VORSICHT: NVDIMM-N Akku ist nicht hot-swap-fähig.

  • Seite 55: Entfernen Des Nvdimm-N-Akkus Aus Der Halterung

    Abbildung 42. Installieren NVDIMM-N Akku in Mid-Laufwerk Auflagefach Nächste Schritte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 34. Entfernen des NVDIMM-N-Akkus aus der Halterung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 33.

  • Seite 56: Einsetzen Des Nvdimm-N-Akkus In Die Halterung

    Abbildung 43. Entfernen des NVDIMM-N-Akkus aus der Halterung Nächste Schritte Setzen Sie den NVDIMM-N-Akku in die Halterung ein.. Einsetzen des NVDIMM-N-Akkus in die Halterung Voraussetzungen Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 33. VORSICHT: NVDIMM-N Akku ist nicht hot-swap-fähig. Um Datenverlust zu vermeiden und auf mögliche Schäden an Ihrem System beginnen, vergewissern Sie sich, dass Ihr System-LEDs auf der LEDs NVDIMM-N und LEDs auf NVDIMM- N Akku ausgeschaltet sind, bevor Sie mit der Installation der NVDIMM-N Akku.

  • Seite 57: Mittleres Laufwerksfach

    Abbildung 44. Einsetzen des NVDIMM-N-Akkus in die Halterung Nächste Schritte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 34. Mittleres Laufwerksfach Mittleres Laufwerksfach (falls vorhanden) Die Mid-Laufwerk Auflagefach befindet sich hinter der Lüfterbaugruppe. Sie unterstützt bis zu vier 2,5 -Zoll- oder vier 3. ANMERKUNG: Systeme, die das interne Festplattenfach unterstützen, erfordern Low-Profile-Kühlkörper und erfordern kein Kühlgehäuse oder unterstützen dieses.

  • Seite 58: Einsetzen Des Mittleren Laufwerksfachs

    Abbildung 45. Entfernen des mittleren Laufwerkfachs Nächste Schritte Installieren Sie das Laufwerkfach. Einsetzen des mittleren Laufwerksfachs Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. ANMERKUNG: Systeme, die das interne Laufwerksfach unterstützen, unterstützen Low-Profile-Kühlkörper, jedoch kein Kühlgehäuse. Schritte 1. Ziehen Sie die Laufwerksfachhebel um 90 Grad nach oben. 2.

  • Seite 59: Entfernen Eines Laufwerkplatzhalters Aus Einem Laufwerkträger

    Abbildung 46. Einsetzen des mittleren Laufwerksfachs Nächste Schritte 1. Verbinden Sie alle Kabel mit der Rückwandplatine. 2. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen eines Laufwerkplatzhalters aus einem Laufwerkträger Das Verfahren zum Entfernen eines Laufwerkplatzhalters aus einem Laufwerkträger ist identisch mit dem Verfahren zum Entfernen eines Laufwerks aus einem Laufwerkträger.

  • Seite 60: Installieren Eines Laufwerkplatzhalters In Einem Laufwerkträger

    Abbildung 47. Entfernen eines Laufwerkplatzhalters aus dem mittleren Laufwerkträger Nächste Schritte Installieren Sie einen Laufwerkplatzhalter im Laufwerkträger. Installieren eines Laufwerkplatzhalters in einem Laufwerkträger Das Verfahren zum Installieren eines Laufwerkplatzhalters in einem Laufwerkträger ist identisch mit dem Verfahren zum Installieren eines Laufwerks in einen Laufwerkträger.

  • Seite 61: Entfernen Eines Laufwerkträgers Aus Dem Mittleren Laufwerkfach

    3. Bereiten Sie das Laufwerk mit der Verwaltungssoftware auf das Entfernen vor. Warten Sie, bis die Anzeigen am Laufwerkträger signalisieren, dass das Laufwerk sicher entfernt werden kann. Weitere Informationen finden Sie in der Dokumentation zum Speicher- Controller unter www.dell.com/storagecontrollermanuals. Wenn das Laufwerk online ist, blinkt die grüne Aktivitäts-/Fehleranzeige, während das Laufwerk ausgeschaltet wird. Wenn alle Anzeigen aus sind, kann das Laufwerk ausgebaut werden.

  • Seite 62: Einbauen Des Laufwerksträgers Im Mittleren Laufwerksfach

    Schritte 1. Ziehen Sie den Hebel des Laufwerkträgers nach oben. 2. Drücken Sie auf die Freigabelasche am Laufwerkfach und ziehen Sie den Griff des Laufwerkträgers nach oben, um das Laufwerk von der Rückwandplatine zu lösen. 3. Fassen Sie den Griff des Laufwerkträgers an und heben Sie den Laufwerkträger aus dem Laufwerkfach. VORSICHT: Um eine ausreichende Systemkühlung zu gewährleisten, müssen alle leeren Laufwerkschächte mit entsprechenden Platzhaltern belegt sein.

  • Seite 63: Entfernen Des 3,5-Zoll-Laufwerks Aus Dem Laufwerksträger

    solche Daten, die Sie überschreiben möchten. Sämtliche Daten auf dem Ersatzlaufwerk gehen unmittelbar nach der Installation des Laufwerks verloren. Schritte 1. Heben Sie den Griff des Laufwerksträgers an. 2. Wenn ein Laufwerkplatzhalter im Laufwerksteckplatz eingebaut ist, entfernen Sie ihn. 3. Setzen Sie den Laufwerksträger in das Laufwerksfach ein. 4.

  • Seite 64: Installieren Eines 3,5-Zoll-Laufwerks In Einem Laufwerkträger

    Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. VORSICHT: Das Kombinieren von Laufwerken aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt. Schritte 1. Richten Sie die Halterungen am Laufwerkträger auf die Aussparungen am Laufwerk aus. 2. Ziehen Sie so an den Kanten des Trägers, dass sie über das Laufwerk passen.

  • Seite 65: Entfernen Eines 2,5-Zoll-Laufwerks Aus Dem Mittleren 3,5-Zoll-Laufwerkträger

    Abbildung 52. Installieren eines 3,5-Zoll-Laufwerks in einem Laufwerkträger Nächste Schritte Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen eines 2,5-Zoll-Laufwerks aus dem mittleren 3,5-Zoll- Laufwerkträger Voraussetzungen 1. Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise.

  • Seite 66: Einsetzen Eines 2,5-Zoll-Laufwerks In Den Mittleren 3,5-Zoll-Laufwerksträger

    Abbildung 53. Entfernen eines 2,5-Zoll-Laufwerks aus dem mittleren 3,5-Zoll-Laufwerkträger Nächste Schritte Installieren Sie ein 2,5-Zoll-Laufwerk im mittleren 3,5-Zoll-Laufwerkträger. Einsetzen eines 2,5-Zoll-Laufwerks in den mittleren 3,5-Zoll- Laufwerksträger Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte 1. Richten Sie die Halterungen am Laufwerksträger an den Steckplätzen am Laufwerk aus. 2.

  • Seite 67: Laufwerke

    Abbildung 54. Einsetzen eines 2,5-Zoll-Laufwerks in den mittleren 3,5-Zoll-Laufwerksträger Nächste Schritte Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Laufwerke Richtlinien für Laufwerke Laufwerke werden in Hot-Swap-fähigen Laufwerksträgern geliefert, die in die Laufwerksschächte passen. VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder einzusetzen, vergewissern Sie sich in der Dokumentation zur Speichercontrollerkarte, dass der Host-Adapter korrekt für das Entfernen und Einsetzen...

  • Seite 68: Einsetzen Eines Laufwerkplatzhalters

    Entfernen Sie gegebenenfalls die Frontverkleidung. VORSICHT: Um eine ausreichende Kühlung des Systems zu gewährleisten, müssen in allen leeren Laufwerkschächten Laufwerkplatzhalter installiert werden. VORSICHT: Das Kombinieren von Laufwerkplatzhaltern aus früheren Generationen von PowerEdge Servern wird nicht unterstützt. Schritte Drücken Sie auf die Entriegelungstaste und schieben Sie den Laufwerkplatzhalter aus dem Laufwerkschacht. Abbildung 55.

  • Seite 69: Entfernen Eines Festplattenträgers

    Nächste Schritte Installieren Sie die Frontverkleidung, falls diese entfernt wurde. Entfernen eines Festplattenträgers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontverkleidung. 3. Bereiten Sie das Laufwerk mit der Managementsoftware auf das Entfernen vor. Wenn das Laufwerk online ist, blinkt die grüne Aktivitäts-/Fehleranzeige, während das Laufwerk ausgeschaltet wird.

  • Seite 70: Einsetzen Eines Laufwerksträgers

    Einsetzen eines Laufwerksträgers Voraussetzungen VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder einzusetzen, vergewissern Sie sich in der Dokumentation zur Speichercontrollerkarte, dass der Host-Adapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist. VORSICHT: Das Kombinieren von Laufwerken aus früheren Generationen von PowerEdge-Servern wird nicht unterstützt.

  • Seite 71: Entfernen Eines 2,5-Zoll-Laufwerks Aus Einem 3,5-Zoll-Laufwerkadapter

    Nächste Schritte Bringen Sie gegebenenfalls die Frontverkleidung an. Entfernen eines 2,5-Zoll-Laufwerks aus einem 3,5-Zoll- Laufwerkadapter Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). Entfernen Sie den 3,5-Zoll-Laufwerkadapter aus dem 3,5-Zoll-Laufwerkträger.

  • Seite 72: Installieren Eines 2,5-Zoll-Laufwerks In Einem 3,5-Zoll-Laufwerkadapter

    Nächste Schritte Installieren Sie ein 2,5-Zoll-Laufwerk in einem 3,5-Zoll-Laufwerkadapter. Installieren eines 2,5-Zoll-Laufwerks in einem 3,5-Zoll- Laufwerkadapter Voraussetzungen Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Schritte 1. Richten Sie die Schraubenbohrungen am 2,5-Zoll-Laufwerk an den Schraubenbohrungen am 3,5-Zoll-Laufwerksadapter aus. 2. Ziehen Sie die Schrauben, mit denen das Laufwerk am 3,5-Zoll-Laufwerkadapter befestigt wird, mit einem Kreuzschlitzschraubendrehers Nr.

  • Seite 73: Entfernen Des 3,5-Zoll-Adapters Aus Dem 3,5-Zoll-Laufwerkträger

    2. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Entfernen des 3,5-Zoll-Adapters aus dem 3,5-Zoll-Laufwerkträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).

  • Seite 74: Installieren Eines 3,5-Zoll-Adapters In Einem 3,5-Zoll-Laufwerkträger

    Installieren eines 3,5-Zoll-Adapters in einem 3,5-Zoll-Laufwerkträger Voraussetzungen Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Schritte 1. Setzen Sie den 3,5-Zoll-Laufwerkadapter in den Laufwerkträger ein, wobei das Anschlussende des Laufwerks auf die Rückseite des Laufwerkträgers ausgerichtet ist. 2. Richten Sie die Schraubenöffnungen des Laufwerks auf die Löcher des Laufwerkträgers aus. 3.

  • Seite 75: Einsetzen Eines Laufwerks In Den Laufwerkträger

    2. Befolgen Sie die Sicherheitshinweise im Abschnitt Vor der Arbeit an Komponenten im Innern des Systems. VORSICHT: Das Kombinieren von Laufwerken aus früheren Generationen von PowerEdge-Servern wird nicht unterstützt. Schritte 1. Lösen Sie mit einem Kreuzschlitzschraubendreher (Größe 1) die Schrauben von den Gleitschienen am Laufwerkträger. ANMERKUNG: Wenn der Festplatten- bzw.

  • Seite 76: Hinteres Laufwerksgehäuse

    ANMERKUNG: Stellen Sie beim Einsetzen eines Laufwerks in den Laufwerkträger sicher, dass die Schrauben mit einem Anzugsmoment von 4 in-lbs angezogen werden. Schritte 1. Setzen Sie das Laufwerk so in den Laufwerkträger ein, dass das Anschlussende des Laufwerks in Richtung der Rückseite des Laufwerkträgers zeigt.

  • Seite 77: Entfernen Des Hinteren Laufwerksgehäuses

    Entfernen des hinteren Laufwerksgehäuses Das Verfahren zum Entfernen von Laufwerksgehäusen ist bei 2,5-Zoll- und 3,5-Zoll-Laufwerken identisch. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Entfernen Sie alle Laufwerke.

  • Seite 78: Einsetzen Des Hinteren Laufwerksgehäuses

    Abbildung 66. Entfernen des hinteren 2 x 3,5-Zoll-Laufwerksgehäuses Nächste Schritte Setzen Sie das hintere Laufwerksgehäuse ein. Einsetzen des hinteren Laufwerksgehäuses Das Verfahren zum Einsetzen des hinteren Laufwerksgehäuses ist bei 2,5-Zoll- und 3,5-Zoll-Laufwerken identisch. Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte 1.
  • Seite 79 Abbildung 67. Einsetzen des hinteren 4 x 2,5-Zoll-Laufwerksgehäuses Abbildung 68. Einsetzen des hinteren 2 x 3,5-Zoll-Laufwerksgehäuses Nächste Schritte 1. Schließen Sie die Stromkabel an der Laufwerksrückwandplatine an. Installieren Sie sämtliche Laufwerke. 3. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems.

  • Seite 80: Systemspeicher

    Systemspeicher Richtlinien für Systemspeicher Die PowerEdge-Systeme unterstützen DDR4-registrierte DIMMs (RDIMMs), lastreduzierte DIMMs (LRDIMMs), nichtflüchtige DIMMs (NVDIMM-Ns) und DCPMMs. Systemspeicher enthält Anweisungen, die ausgeführt von den Prozessor. Das System enthält 24 Speichersockel, die in zwei Sätze zu zwölf Sockeln aufgeteilt sind, also ein Satz für jeden Prozessor. Jeder Satz von zwölf Speichersockeln ist in vier Kanäle organisiert.

  • Seite 81: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    Tabelle 19. Speicherkanäle (fortgesetzt) Prozessor Kanal 0 Kanal 1 Kanal 2 Kanal 3 Kanal 4 Kanal 5 Prozessor 2 Steckplätze B1 Steckplätze B2 Steckplätze B3 Steckplätze B4 Steckplätze B5 Steckplätze B6 und B7 und B8 und B9 und B10 und B11 und B12 Allgemeine Richtlinien zur Installation von Speichermodulen Um eine optimale Leistung des Systems zu gewährleisten, sollten Sie bei der Konfiguration des Systemspeichers die nachfolgend...

  • Seite 82: Anweisungen Für Die Installation Von Nvdimm-N-Speichermodulen

    ● Alle Steckplätze auf den Konfigurationen 3, 6, 9 und 12 können verwendet werden, aber maximal 12 NVDIMM-Ns dürfen in einem System installiert werden. ANMERKUNG: NVDIMM-N-Speichersteckplätze sind nicht Hot-Plug-fähig. Weitere Informationen zu den unterstützten NVDIMM-N-Konfigurationen finden Sie im NVDIMM-N-Benutzerhandbuch unter www.dell.com/poweredgemanuals. Tabelle 20. Unterstützte NVDIMM-Ns für Konfigurationen mit zwei Prozessoren Konfiguration Beschreibung Regeln für die Arbeitsspeicherbestückung...
  • Seite 83 Tabelle 20. Unterstützte NVDIMM-Ns für Konfigurationen mit zwei Prozessoren (fortgesetzt) Konfiguration Beschreibung Regeln für die Arbeitsspeicherbestückung RDIMMs NVDIMM-N Konfiguration 8 22x 32 GB RDIMMs, 4x Dasselbe gilt für alle 12x Prozessor1 {A7, A8} NVDIMM-Ns RDIMM-Konfigurationen. Siehe Prozessor2 {B7, B8} Konfiguration 1. Konfiguration 9 20x 32 GB RDIMMs, 4x Prozessor1 {A11, 12}...

  • Seite 84: Beschreibung

    Tabelle 21. Unterstützte NVDIMM-Ns für Konfigurationen mit vier Prozessoren (fortgesetzt) Regeln für die Arbeitsspeicherbestückung Konfiguration Beschreibung RDIMMs NVDIMM-N Prozessor3 {C1, 2, 3, 4, 5, 6} Prozessor4 {D1, 2, 3, 4, 5, 6} Konfiguration 5 24x 32 GB RDIMMs, 2x Prozessor1 {A1, 2, 3, 4, 5, 6} Prozessor1 {A7} NVDIMM-Ns Prozessor2 {B1, 2, 3, 4, 5, 6}...

  • Seite 85: Richtlinien Zur Dcpmm-Installation

    ● Die Kombination von RDIMMs und LRDIMMs mit unterschiedlichen Kapazitäten ist nicht zulässig, wenn ein DCPMM installiert ist. ● DCPMMs mit unterschiedlichen Kapazitäten sind nicht zulässig. Weitere Informationen zu den unterstützten DCPMM-Konfigurationen finden Sie im Dell EMC DCPMM-Benutzerhandbuch unter https:// www.dell.com/support/home/products/server_int/server_int_poweredge.
  • Seite 86 Tabelle 22. 2-Sockel-DCPMM-Konfigurationen (fortgesetzt) Anzahl DCPMM DRAM- DRAM- DCPM Betriebssyste Gesamt Gesamt Verhältnis Erfor Unterst Unterst Bestück Kapazit mspeicher im speicher speiche DRAM zu dert ützt im ützt im CPUs Bestück ät Kapazit Speichermod (GB) r pro Optane- eine App- Speiche (GB) ät (GB)
  • Seite 87 Tabelle 22. 2-Sockel-DCPMM-Konfigurationen (fortgesetzt) Anzahl DCPMM DRAM- DRAM- DCPM Betriebssyste Gesamt Gesamt Verhältnis Erfor Unterst Unterst Bestück Kapazit mspeicher im speicher speiche DRAM zu dert ützt im ützt im CPUs Bestück ät Kapazit Speichermod (GB) r pro Optane- eine App- Speiche (GB) ät (GB)

  • Seite 88: Betriebsartspezifische Richtlinien

    Tabelle 23. 4-Sockel-DCPMM-Konfigurationen (fortgesetzt) Anzahl DCPMM DRAM- DRAM- DCPMM Betriebs Gesamt Gesamt Verhältn Erforder Unterst Unterst Bestück Kapazitä systems speicher speicher is DRAM t eine ützt im ützt im CPUs im Bestück t (GB) Kapazitä peicher (GB) pro CPU M- oder App- Speiche Server...

  • Seite 89: Entfernen Eines Speichermoduls

    Arbeitsspeicherredundanz bietet keinen Schutz gegen nicht korrigierbare Mehrfachbitfehler. Dell Fault Resilient Mode Ist der Dell Fault Resilient Mode (Ausfallsicherer Dell Modus) aktiviert, erstellt das BIOS einen ausfallsicheren Arbeitsspeicherbereich. Dieser Modus kann von Betriebssystemen verwendet werden, die die Funktion zum Laden kritischer Anwendungen unterstützen oder dem Betriebssystem-Kernel die...

  • Seite 90: Installieren Eines Speichermoduls

    Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). Entfernen Sie das Kühlgehäuse, falls zutreffend. Entfernen Sie das mittlere Laufwerkfach, falls zutreffend. WARNUNG: Lassen Sie die Speichermodule ausreichend lange abkühlen nach dem Ausschalten des Systems.

  • Seite 91: Prozessoren Und Kühlkörper

    Sie Speichermodulplatzhalter nur, wenn Sie in diesen Sockeln Speicher installieren möchten. ANMERKUNG: Sie müssen befolgen Sie die thermische Einschränkung bei der Verwendung DIMM-Platzhalter. Informationen zu thermischen Einschränkungen finden Sie unter www.dell.com/poweredgemanuals. Schritte 1. Machen Sie den entsprechenden Speichermodulsockel ausfindig. VORSICHT: Fassen Sie jedes Speichermodul nur an den Kartenrändern an und achten Sie darauf, die Mitte des...
  • Seite 92 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). Entfernen Sie das Kühlgehäuse, falls zutreffend. Entfernen Sie das mittlere Laufwerkfach, falls zutreffend. 5. Schließen Sie erforderlichenfalls den Erweiterungskartenriegel auf dem Kühlgehäuse, um die Erweiterungskarte voller Baulänge zu entsichern.

  • Seite 93: Entfernen Des Prozessors Vom Prozessor- Und Kühlkörpermodul

    Nächste Schritte Installieren Sie das Prozessor- und Kühlkörpermodul. Entfernen des Prozessors vom Prozessor- und Kühlkörpermodul Voraussetzungen ANMERKUNG: Entfernen Sie den Prozessor nur dann vom Prozessor- und Kühlkörpermodul, wenn Sie den Prozessor oder den Kühlkörper austauschen. Beim Austausch einer Systemplatine ist dieses Verfahren nicht erforderlich. 1.

  • Seite 94: Installieren Des Prozessors Im Prozessor- Und Kühlkörpermodul

    Abbildung 74. Entfernen der Prozessorhalterung Nächste Schritte Setzen Sie den Prozessor in das Prozessor- und Kühlkörpermodul ein. Installieren des Prozessors im Prozessor- und Kühlkörpermodul Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Schritte 1. Setzen Sie den Prozessor in den Prozessorsockel Auflagefach. ANMERKUNG: Stellen Sie sicher, dass Kontaktstift-1-Markierung auf der CPU-Ablage mit der Kontaktstift-1-Markierung auf dem Prozessor ausgerichtet ist.
  • Seite 95 Abbildung 75. Installieren der Prozessor-Halterung 3. Wenn Sie einen vorhandenen Kühlkörper verwenden, entfernen Sie die Wärmeleitpaste mit einem sauberen, fusselfreien Tuch vom Kühlkörper. 4. Verwenden Sie die im Prozessor-Kit enthaltene Spritze für die Wärmeleitpaste, um die Paste in einer dünnen Spirale oben auf den Prozessor aufzutragen.

  • Seite 96: Installieren Eines Prozessor- Und Kühlkörpermoduls

    ANMERKUNG: ● Stellen Sie sicher, dass die beiden Löcher für Führungsstifte an Halterung mit Führungslöchern auf dem Kühlkörper übereinstimmen. ● Drücken Sie nicht auf die Lamellen des Kühlkörpers. ● Stellen Sie sicher, dass Kontaktstift-1-Markierung auf dem Kühlkörper mit der Kontaktstift-1-Markierung auf der Halterung ausgerichtet ist (bevor Sie den Kühlkörper auf den Prozessor und Halterung legen).
  • Seite 97 VORSICHT: Drücken Sie nicht auf die Kühlkörperlamellen. Das könnte die Lamellen beschädigen. ANMERKUNG: Halten Sie das Prozessor-Kühlkörper-Modul parallel zur Systemplatine, um die Komponenten nicht zu beschädigen. 2. Drücken Sie die blauen Halteklammern nach innen, damit der Kühlkörper einrasten kann. 3. Ziehen Sie mit dem Torx-T30-Schraubendreher die Schrauben am Kühlkörper wie folgt in der angegebenen Reihenfolge an: a.

  • Seite 98: Erweiterungskarten Und Erweiterungskarten-Riser

    Abbildung 79. Prozessor-Kühlkörper-Modul (1 HE) einbauen Nächste Schritte Setzen Sie das mittlere Laufwerkfach ein, falls zutreffend. Bauen Sie gegebenenfalls die Luftstromverkleidung ein. ANMERKUNG: Falls geschlossen, öffnen Sie den PCIe-Erweiterungskartenriegel auf dem Kühlgehäuse, um die Erweiterungskarte voller Baulänge zu sichern. 3. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).
  • Seite 99 Tabelle 25. Technische Daten der Erweiterungskarten-Riser (fortgesetzt) Riser- Steckplatzbes PCIe- Prozessor PCIe- Prozessor PCIe- Prozessor Konfiguration chreibung Steckplätze auf anschluss Steckplätze auf anschluss Steckplätze auf anschluss Riser 1 Riser 2 (Höhe Riser 3 (Höhe unterstützte (Bauhöhe und und Länge) und Länge) Riser Baulänge) Steckplatz 2: x8...

  • Seite 100: Konfiguration

    Tabelle 25. Technische Daten der Erweiterungskarten-Riser (fortgesetzt) Riser- Steckplatzbes PCIe- Prozessor PCIe- Prozessor PCIe- Prozessor Konfiguration chreibung Steckplätze auf anschluss Steckplätze auf anschluss Steckplätze auf anschluss Riser 1 Riser 2 (Höhe Riser 3 (Höhe unterstützte (Bauhöhe und und Länge) und Länge) Riser Baulänge) Bauhöhe und...
  • Seite 101 Tabelle 26. Riser-Konfigurationen mit 4 PCIe-Steckplätzen [Riser-Konfiguration 1 mit oder ohne rückseitigem Speicher (1B+2B) und Riser-Konfiguration 2 mit oder ohne rückseitigem Speicher (1B+2C)] und Riser- Konfiguration 3 mit oder ohne rückseitigem Speicher (1A+2A) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten 40-GB-NIC HBA FC32 1, 2, 3...
  • Seite 102 Tabelle 27. Riser-Konfigurationen mit mehr als 4 PCIe-Steckplätzen [Riser-Konfiguration 3 (1A+2A), 4 (1A+2A +3A), Riser-Konfiguration 5 (1B+2A+3A), Riser-Konfiguration 6 (1D+2A+3A) und Riser-Konfiguration 9 (1A+2D +3A)] (fortgesetzt) Kartentyp Steckplatzpriorität Konfiguration Maximale Anzahl an Karten 1B+2A+3A 1D+2A+3A 1A+2D+3A 100-G-NIC 1, 8, 4, 3 für CX4/5 1A+2A+3A 1, 8 für CX6 1A+2A+3A...
  • Seite 103 Tabelle 27. Riser-Konfigurationen mit mehr als 4 PCIe-Steckplätzen [Riser-Konfiguration 3 (1A+2A), 4 (1A+2A +3A), Riser-Konfiguration 5 (1B+2A+3A), Riser-Konfiguration 6 (1D+2A+3A) und Riser-Konfiguration 9 (1A+2D +3A)] (fortgesetzt) Kartentyp Steckplatzpriorität Konfiguration Maximale Anzahl an Karten 7, 2, 3, 5, 1, 8, 4 für anderen 1D+2A+3A Anbieter 1, 8, 4, 7, 2, 3, 5 für Mellanox...

  • Seite 104: Öffnen Und Schließen Der Pcie-Kartenhalterverriegelung

    Tabelle 27. Riser-Konfigurationen mit mehr als 4 PCIe-Steckplätzen [Riser-Konfiguration 3 (1A+2A), 4 (1A+2A +3A), Riser-Konfiguration 5 (1B+2A+3A), Riser-Konfiguration 6 (1D+2A+3A) und Riser-Konfiguration 9 (1A+2D +3A)] (fortgesetzt) Kartentyp Steckplatzpriorität Konfiguration Maximale Anzahl an Karten Externer Speicheradapter, Alle flache Bauweise Express Flash NVMe PCIe 7, 5, 1, 8, 4, 3, 6 1A+2A+3A SSD Adapter...
  • Seite 105 Abbildung 80. Öffnen des PCIe-Kartenhalterverriegelung 2. Zum Schließen der PCIe-Kartenhalterverriegelung drücken Sie die Verriegelung, bis sie einrastet. Abbildung 81. Schließen der PCIe-Kartenhalterverriegelung Installieren und Entfernen von Systemkomponenten...

  • Seite 106: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser

    Nächste Schritte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 34. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten- Riser Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 33. 2.
  • Seite 107 Abbildung 83. Entfernen der Erweiterungskarte aus Erweiterungskarten-Riser 2B Abbildung 84. Entfernen der Erweiterungskarte aus Erweiterungskarten-Riser 2 Installieren und Entfernen von Systemkomponenten...

  • Seite 108: Installieren Einer Erweiterungskarte Im Erweiterungskarten-Riser

    Abbildung 85. Entfernen der Erweiterungskarte aus Erweiterungskarten-Riser 3 Nächste Schritte Installieren Sie die Erweiterungskarte im Erweiterungskarten-Riser. 2. Wenn die Karte dauerhaft entfernt wird, montieren Sie ein Abdeckblech über der leeren Öffnung des Erweiterungssteckplatzes und drücken Sie auf den Erweiterungskartenriegel. ANMERKUNG: Der Einbau eines Abdeckblechs über einem leeren Erweiterungskartensteckplatz ist erforderlich, damit die FCC- Bestimmungen bezüglich der Funkentstörung eingehalten werden.
  • Seite 109 Abbildung 86. Installieren einer Erweiterungskarte in Erweiterungskarten-Riser 1 Abbildung 87. Installieren der Erweiterungskarte in Erweiterungskarten-Riser 2B Installieren und Entfernen von Systemkomponenten...

  • Seite 110: Entfernen Der Platzhalter Für Riser 2 Und 3

    Abbildung 88. Installieren einer Erweiterungskarte in Erweiterungskarten-Riser 2 Abbildung 89. Installieren einer Erweiterungskarte in Erweiterungskarten-Riser 3 Nächste Schritte 1. Schließen Sie gegebenenfalls die Kabel an die Erweiterungskarte an. Installieren Sie das Kühlgehäuse, falls zutreffend. 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 34.

  • Seite 111: Einsetzen Der Platzhalter Für Riser 2 Und 3

    Entfernen Sie das Kühlgehäuse. Schritte 1. Lösen Sie mit einem Kreuzschlitzschraubenzieher (Nr. 2) die Schrauben (3), mit denen der Platzhalter am System befestigt ist. 2. Drücken Sie auf die Freigabelasche, halten Sie den Platzhalter an den Kanten und heben Sie ihn aus dem System. Abbildung 90.

  • Seite 112: Entfernen Des Platzhalters Für Riser 3

    Abbildung 91. Einsetzen der Platzhalter für Riser 2 und 3 Nächste Schritte Installieren Sie das Kühlgehäuse. 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 34. Entfernen des Platzhalters für Riser 3 Voraussetzungen 1.

  • Seite 113: Einsetzen Des Platzhalters Für Riser 3

    Abbildung 92. Entfernen des Platzhalters für Riser 3 Nächste Schritte Setzen Sie den Platzhalter für Riser 3 ein. Einsetzen des Platzhalters für Riser 3 Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Schritte 1. Richten Sie die Schraube auf dem Riser auf die Schraubenöffnung auf dem System aus. 2.

  • Seite 114: Entfernen Des Erweiterungskarten-Risers 1

    Abbildung 93. Einsetzen des Platzhalters für Riser 3 Nächste Schritte Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des Erweiterungskarten-Risers 1 Voraussetzungen 1. Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems.

  • Seite 115: Einsetzen Des Erweiterungskarten-Risers 1

    Abbildung 94. Entfernen des Erweiterungskarten-Risers 1 Nächste Schritte Installieren Sie den Erweiterungskarten-Riser Einsetzen des Erweiterungskarten-Risers 1 Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte 1. Richten Sie die Führungsschienen auf dem Riser an den Abstandhaltern auf der Seite des Systems aus. 2.

  • Seite 116: Entfernen Des Erweiterungskarten-Risers 2

    Abbildung 95. Einsetzen des Erweiterungskarten-Risers 1 Nächste Schritte Setzen Sie gegebenenfalls die Erweiterungskarten auf dem Riser ein. 2. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. 3. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Entfernen des Erweiterungskarten-Risers 2 Voraussetzungen 1.

  • Seite 117: Einsetzen Des Erweiterungskarten-Risers 2

    Abbildung 96. Entfernen des Erweiterungskarten-Risers 2A 2. Um den Erweiterungskarten-Riser 2B oder 2C zu entfernen, greifen Sie den Erweiterungskarten-Riser an den Kanten und heben Sie ihn aus dem Riser-Anschluss auf der Systemplatine. Abbildung 97. Entfernen des Erweiterungskarten-Risers 2 Nächste Schritte Installieren Sie den Erweiterungskarten-Riser Einsetzen des Erweiterungskarten-Risers 2 Voraussetzungen...
  • Seite 118 b. Senken Sie den Riser ab, bis der Riser-Anschluss im Anschluss auf der Systemplatine einrastet. c. Ziehen Sie die Schrauben mithilfe eines Kreuzschlitzschraubendrehers Nr. 2 fest, um den Riser am System zu befestigen. Abbildung 98. Installieren des Erweiterungskarten-Risers 2A 2. So installieren Sie den Erweiterungskarten-Riser 2B oder 2C: a.

  • Seite 119: Entfernen Des Erweiterungskarten-Risers 3

    Entfernen des Erweiterungskarten-Risers 3 Voraussetzungen 1. Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Innern des Systems. Entfernen Sie das Kühlgehäuse. ANMERKUNG: Schließen Sie erforderlichenfalls den Erweiterungskartenriegel auf dem Kühlgehäuse, um die Erweiterungskarte voller Baulänge zu entsichern.

  • Seite 120: Richtlinien Zum Einsetzen Von Gpu-Karten

    ● Um eine angemessene Systemkühlung sicherzustellen, wenn eine GPU installiert ist bzw. wenn mehrere GPUs installiert sind, muss die Umgebungs-/Eingangstemperatur für CPU 150 W/8 C, 165 W/12 C, 200 W, 205 W auf 30 °C beschränkt werden. Weitere Informationen finden Sie im Abschnitt www.dell.com/poweredgemanuals. ● Stellen Sie sicher, dass das GPU-Aktivierungskit einsatzbereit ist.

  • Seite 121: Entfernen Einer Gpu

    ANMERKUNG: Bei der Verwendung von Systemen mit GPU muss sichergestellt werden, dass Netzteile mit 1.100 W oder höher installiert werden und die Netzteilkonfiguration sich im nicht redundanten Modus befindet. ANMERKUNG: Im Allgemeinen wird für jede GPU mit über 75 W ein Netzkabel benötigt. Für GPUs mit 75 W oder weniger ist kein Netzkabel erforderlich.
  • Seite 122 Abbildung 103. Entfernen der GPU 1 Abbildung 104. Entfernen der GPU 2 und 3 4. Trennen Sie das GPU-Netzkabel von der GPU und der Systemplatine. 5. Wenn die GPU dauerhaft entfernt wird, montieren Sie ein Abdeckblech über der leeren Öffnung des Steckplatzes und schließen Sie den Erweiterungskartenriegel.

  • Seite 123: Installieren Einer Gpu

    Installieren einer GPU Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Entfernen Sie die Luftstromverkleidung. Entfernen Sie den Kühlkörper. Entfernen Sie die Kühlungslüfter und setzen Sie sie nach der Anweisung unter Installieren der Kühlungslüfter wieder ein. 5. Entpacken Sie die GPU-Karten und das GPU-Kit. Bauen Sie den Kühlkörper aus dem Kit ein.
  • Seite 124 Abbildung 106. Entfernen der oberen Abdeckung des Kühlgehäuses 10. Entfernen Sie gegebenenfalls den Gehäuseplatzhalter aus den Steckplätzen für das GPU-Kühlgehäuse. ANMERKUNG: Gehäuseplatzhalter sind im GPU-Kühlgehäuse für GPUs verfügbar, die auf Riser 2 und 3 installiert sind. Abbildung 107. Entfernen des Gehäuseplatzhalters aus den Steckplätzen für das GPU-Kühlgehäuse ANMERKUNG: Gehäuseplatzhalter sind im GPU-Kühlgehäuse nur für GPUs verfügbar, die auf Riser 2 und 3 installiert sind.
  • Seite 125 Schritte 1. Schließen Sie das Netzkabel der GPU an den Anschluss auf der Hauptplatine an. ANMERKUNG: Beim Installieren einer GPU auf dem Riser 1 verbinden Sie das GPU-Netzkabel mit dem Anschluss auf dem Riser 1 und führen das Kabel durch den Schlitz auf dem GPU-Kühlgehäuse. ANMERKUNG: Beim Installieren einer GPU auf dem Riser 2 oder 3 verbinden Sie das GPU-Netzkabel mit dem Anschluss auf der Hauptplatine.
  • Seite 126 Abbildung 109. Befestigen der GPU 1 Abbildung 110. Einsetzen der GPU 2 und 3 Installieren und Entfernen von Systemkomponenten...
  • Seite 127 Abbildung 111. Befestigen der GPU 2 und 3 Nächste Schritte 1. Bringen Sie die obere Abdeckung des GPU-Kühlgehäuses an. Entfernen Sie ggf. die Kunststoffabdeckung von den auf dem Kühlgehäuse markierten Speichersockelnummern. Abbildung 112. Anbringen der oberen Abdeckung des GPU-Kühlgehäuses 2. So bringen Sie Mylar-Schaum auf der Systemabdeckung an: a.

  • Seite 128: M.2-Ssd-Modul

    Abbildung 113. Anbringen von Mylar-Schaum auf der Systemabdeckung 3. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). M.2-SSD-Modul Entfernen des M.2-SSD-Moduls Voraussetzungen 1. Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise.

  • Seite 129: Installieren Des M.2-Ssd-Moduls

    Abbildung 114. Entfernen des M.2-SSD-Moduls Nächste Schritte Installieren Sie das M.2-SSD-Modul. Installieren des M.2-SSD-Moduls Voraussetzungen 1. Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Schritte 1. Richten Sie die Anschlüsse des M.2-SSD-Moduls auf die Anschlüsse auf der BOSS-Karte aus. 2. Drücken Sie auf das M.2-SSD-Modul, bis das Modul auf der BOSS-Karte eingerastet ist. 3.

  • Seite 130: Optionale Microsd- Oder Vflash-Karte

    Abbildung 115. Installieren des M.2-SSD-Moduls Nächste Schritte 1. Installieren Sie die BOSS-Karte. ANMERKUNG: Das Verfahren zum Installieren der BOSS-Karte ähnelt dem Verfahren zum Installieren des Erweiterungskarten- Risers. Installieren Sie das Kühlgehäuse. 3. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems.

  • Seite 131: Einsetzen Der Microsd- Und Vflash-Karte

    Nächste Schritte Setzen Sie die MicroSD-Karte ein. Einsetzen der microSD- und vFlash-Karte Voraussetzungen Befolgen Sie die Sicherheitshinweise im Abschnitt Safety instructions (Sicherheitshinweise). ANMERKUNG: Stellen Sie bei Verwendung einer MicroSD-Karte in Ihrem System sicher, dass die Option Internal SD Card Port (Anschluss für die interne SD-Karte) im System-Setup aktiviert ist.

  • Seite 132: Optionales Idsdm- Oder Vflash-Modul

    Nächste Schritte Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Optionales IDSDM- oder vFlash-Modul Entfernen des optionalen IDSDM- oder vFlash-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2.

  • Seite 133: Installieren Des Optionalen Idsdm- Oder Vflash-Moduls

    Abbildung 116. Entfernen des optionalen IDSDM-/vFlash-Moduls ANMERKUNG: Es gibt zwei DIP-Schalter für Schreibschutz auf der IDSDM/vFlash-Karte. Nächste Schritte Setzen Sie das optionale IDSDM- oder vFlash-Modul ein. Installieren des optionalen IDSDM- oder vFlash-Moduls Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte 1.

  • Seite 134: Netzwerkzusatzkarte

    Abbildung 117. Einsetzen optionaler IDSDM- oder vFlash-Karten Nächste Schritte Setzen Sie die microSD-Karten ein. ANMERKUNG: Setzen Sie die microSD-Karten wieder in dieselben Steckplätze ein. Orientieren Sie sich dabei an den Beschriftungen, die Sie beim Entfernen auf den Karten angebracht haben. 2.

  • Seite 135: Einsetzen Der Netzwerkzusatzkarte

    Abbildung 118. Entfernen der Netzwerktochterkarte Nächste Schritte Installieren Sie die Netzwerktochterkarte. Einsetzen der Netzwerkzusatzkarte Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise auf Seite 33. Schritte 1. Richten Sie die NDC so aus, dass die Ethernet-Anschlüsse durch die Aussparungen im Gehäuse passen. 2.

  • Seite 136: Integrierte Speichercontrollerkarte

    Abbildung 119. Einsetzen der Netzwerkzusatzkarte Nächste Schritte Installieren Sie den Erweiterungskarten-Riser 2, falls zutreffend. 2. Setzen Sie gegebenenfalls das hintere Laufwerksgehäuse ein. 3. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 34. Integrierte Speichercontrollerkarte Entfernen der integrierte Speichercontrollerkarte Voraussetzungen...

  • Seite 137: Installieren Einer Integrierten Speichercontrollerkarte

    Abbildung 120. Entfernen des Kabels des integrierten Speichercontrollers 3. Heben Sie das Ende der Karte an, und ziehen Sie sie leicht abgewinkelt nach oben, sodass sie sich aus der Kartenhalterung des integrierten Speichercontrollers auf der Systemplatine löst. 4. Heben Sie die Karte aus dem System heraus. 5.
  • Seite 138 Schritte 1. Fassen Sie die Interposer-Platine an den Kanten und richten Sie den Interposer-Platinenstecker am Anschluss auf der Systemplatine aus. 2. Drücken Sie auf die Griffstelle der Interposer-Platine, bis der Interposer-Platinenanschluss fest im Anschluss der Systemplatine sitzt. 3. Halten Sie die Karte in einem Winkel, um die Karte in den integrierten Speicher-Controller-Kartenhalter auf der Systemplatine einzusetzen.

  • Seite 139: Rückwandplatine

    Rückwandplatine Details zur Rückwandplatine Hier sind die im PowerEdge R740xd-System unterstützten Laufwerkrückwandplatinen aufgeführt. Die Unterstützung hängt von der jeweiligen Konfiguration des Systems ab: Tabelle 28. Von PowerEdge R740XD-Systemen unterstützte Rückwandplatinen. System- Unterstützte Rückwandplatinenoptionen 2,5-Zoll-SAS/SATA/NVMe-Rückwandplatine (x24) oder 2,5 Zoll-SAS/SATA/NVMe-Rückwandplatine (x 24), 2,5 Zoll-SAS/SATA-Rückwandplatine (x 4) im mittleren Laufwerkfach plus 2,5-Zoll-SAS/SATA-Rückwandplatine (x 4, rückseitig) oder 2,5-Zoll-SAS/SATA/NVMe-Rückwandplatine (x 24) mit Unterstützung für 20 SAS/SATA- Laufwerke und 4 NVMe-Laufwerke oder...
  • Seite 140 Abbildung 125. Rückansicht der 24 x 2,5-Zoll-Rückwandplatine (24 NVMe) 1. Erweiterungsplatinenanschluss B1 (PE1_B) 2. Erweiterungsplatinenanschluss A1 (PE1_A) 3. Erweiterungsplatinenanschluss B2 (PE2_B) 4. Erweiterungsplatinenanschluss A2 (PE2_A) 5. Signalanschluss (J_SIG_A1) 6. SAS-Anschluss (J_BP_SAS) 7. Netzanschluss (J_BP_PWR_A1) 8. Signalanschluss (J_SIG_A2) 9. Netzanschluss (J_BP_PWR_A2) Abbildung 126.

  • Seite 141: Entfernen Der Rückwandplatine

    Abbildung 128. Rückansicht der 2,5-Zoll-Rückwandplatine (hinteres Laufwerksgehäuse) 1. Signalanschluss (J_BP_SIG) 2. Netzanschluss (BP_PWR) 3. SAS-Anschluss A Abbildung 129. Rückansicht der 3,5-Zoll-Rückwandplatine (hinteres Laufwerksgehäuse) 1. Netzanschluss (BP_PWR) 2. SAS-Anschluss A 3. Freigabestift 4. Signalanschluss (J_BP_SIG) Abbildung 130. Rückansicht der Hybrid-Rückwandplatine mit 3,5-Zoll-Hot-Plug-Laufwerk (SATA und SAS) mit U.2-NVMe- 1.

  • Seite 142: Installieren Der Rückwandplatine

    Schritte Drücken Sie die Entriegelungshalterungen und heben Sie die Rückwandplatine an, um die Rückwandplatine von den Haken des Systems zu lösen. Abbildung 131. Entfernen der Rückwandplatine Nächste Schritte Bauen Sie die Rückwandplatine ein Installieren der Rückwandplatine Das Verfahren zur Installation der Rückwandplatine ist identisch für alle Rückwandplatinenkonfigurationen. Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im Abschnitt aufgeführt sind Sicherheitshinweise.

  • Seite 143: Entfernen Der Rückwandplatine Des Mittleren Laufwerksfachs

    Abbildung 132. Installieren der Rückwandplatine Nächste Schritte 1. Verbinden Sie alle Kabel mit der Rückwandplatine. Installieren Sie sämtliche Laufwerke. Bringen Sie die Rückwandplatinenabdeckung Bauen Sie die Lüfterbaugruppe ein. Installieren Sie das Kühlgehäuse. 6. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems.

  • Seite 144: Installieren Einer Rückwandplatine Des Mittleren Laufwerkfachs

    Abbildung 133. Entfernen der Rückwandplatine des mittleren Laufwerksfachs Nächste Schritte Setzen Sie die Rückwandplatine des mittleren Laufwerksfachs ein. Installieren einer Rückwandplatine des mittleren Laufwerkfachs Das Verfahren zur Installation der Rückwandplatine ist identisch für 2,5- und 3,5-Zoll-Konfigurationen. Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise.

  • Seite 145: Entfernen Der Rückseitigen 3,5-Zoll-Laufwerkrückwandplatine

    Nächste Schritte 1. Verbinden Sie alle Kabel mit der Rückwandplatine. Installieren Sie die Laufwerkträger im mittleren Laufwerkfach. 3. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen der rückseitigen 3,5-Zoll-Laufwerkrückwandplatine Voraussetzungen VORSICHT: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem System entfernen, bevor Sie die Rückwandplatine entfernen.

  • Seite 146: Entfernen Der Hinteren 2,5-Zoll-Laufwerksrückwandplatine

    Abbildung 136. Einsetzen der hinteren 3,5-Zoll-Laufwerksrückwandplatine Nächste Schritte Installieren Sie sämtliche Laufwerke. 2. Verbinden Sie alle Kabel mit der Rückwandplatine. 3. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen der hinteren 2,5-Zoll-Laufwerksrückwandplatine Voraussetzungen VORSICHT: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem System entfernen, bevor Sie die Rückwandplatine entfernen.

  • Seite 147: Installieren Der Rückseitigen 2,5-Zoll-Laufwerkrückwandplatine

    Abbildung 137. Entfernen der hinteren 2,5-Zoll-Laufwerksrückwandplatine Nächste Schritte Bauen Sie die hintere 2,5-Zoll-Laufwerksrückwandplatine ein. Installieren der rückseitigen 2,5-Zoll-Laufwerkrückwandplatine Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Schritte 1. Nutzen Sie die Haken auf der Rückseite des Laufwerkgehäuses als Orientierung für die Ausrichtung der Laufwerkrückwandplatine. 2.

  • Seite 148: Kabelführung

    Kabelführung Abbildung 139. Kabelführung – 24 x 2,5-Zoll-Laufwerksrückwandplatine mit Mini-PERC 1. Rückwandplatine 2. Signalkabel der Rückwandplatine (BP: BPSIG1 zu MB: BPSIG1) 3. Stromkabel A der Rückwandplatine (BP: BP1 zu MB: BP1) 4. Stromkabel B der Rückwandplatine (BP: BP3 zu MB: BP3) 5.
  • Seite 149 Abbildung 140. Kabelführung – 24 x 2,5-Zoll-Laufwerksrückwandplatine mit Adapter-PERC 1. Rückwandplatine 2. Signalkabel der Rückwandplatine (BP: BPSIG1 zu MB: BPSIG1) 3. Stromkabel A der Rückwandplatine (BP: BP1 zu MB: BP1) 4. Stromkabel B der Rückwandplatine (BP: BP3 zu MB: BP3) 5.
  • Seite 150 7. Adapter-PERC/HBA 8. Mini-PERC/HBA 9. SAS-Kabel (BP: PE1_B zu Mini-PERC/HBA) 10. Rückwandplatinenerweiterung Abbildung 142. Kabelführung – 24 x 2,5-Zoll-Laufwerksrückwandplatine mit 4 x 2,5-Zoll-Adapter-Rückwandplatine des mittleren Laufwerkfachs und hintere 4 x 2,5-Zoll-Laufwerksrückwandplatine 1. Rückwandplatine 2. Signalkabel der Rückwandplatine (BP: BPSIG1 zu MB: BPSIG1) 3.
  • Seite 151 Abbildung 143. Kabelführung – 24 x 2,5-Zoll-Laufwerksrückwandplatine mit hinterer 4 x 2,5-Zoll-Laufwerksrückwandplatine 1. Rückwandplatine 2. Signalkabel der Rückwandplatine (BP: BPSIG1 zu MB: BPSIG1) 3. Stromkabel A der Rückwandplatine (BP: BP1 zu MB: BP1) 4. Stromkabel B der Rückwandplatine (BP: BP3 zu MB: BP3) 5.
  • Seite 152 5. PCIe-Kabel A auf PCIe-Karte 1 (BP: BP PCIE A2 zu RAID- 6. PCIe-Kabel B auf PCIe-Karte 1 (BP: BP PCIE B2 zu RAID- Controller) Controller) 7. SAS-Kabel (BP zu Adapter-PERC) 8. Systemplatine 9. PCIe-Karte 1 auf Riser 3A (Steckplatz 8) 10.
  • Seite 153 Abbildung 146. Kabelführung – 24 x 2,5-Zoll-Laufwerksrückwandplatine mit bis zu 24 NVMe- oder bis zu 8 SAS/SATA- Laufwerken mit NVMe 1. Rückwandplatine 2. Signalkabel A der Rückwandplatine (BP: J_BP_SIG zu MB) 3. Stromkabel A der Rückwandplatine (BP: J_PWR_A zu MB) 4.
  • Seite 154 Abbildung 147. Kabelführung – 12 x 3,5-Zoll-Laufwerksrückwandplatine mit Mini-PERC 1. Rückwandplatine 2. Signalkabel der Rückwandplatine (BP: BPSIG1 zu MB: BPSIG1) 3. Stromkabel der Rückwandplatine (BP: BP1 zu MB: BP1) 4. Systemplatine 5. Mini-PERC 6. SAS-Kabel (BP: J_SAS_A0_B0 zu Mini-PERC) Abbildung 148. 12 x 3,5-Zoll-Laufwerksrückwandplatine mit Adapter-PERC 1.
  • Seite 155 Abbildung 149. Kabelführung – 12 x 3,5-Zoll-Laufwerksrückwandplatine mit 4 x 3,5-Zoll-Rückwandplatine des mittleren Laufwerkfachs (mit 4 x 2,5-Zoll-Laufwerksadapter) und 2 x 3,5-Zoll-Laufwerksrückwandplatine (hinten) 1. Rückwandplatine 2. Signalkabel der Rückwandplatine (BP: BPSIG1 zu MB: BPSIG1) 3. Stromkabel der Rückwandplatine (BP: BP1 zu MB: BP1) 4.
  • Seite 156 3. Stromkabel der Rückwandplatine (BP: BP1 zu MB: BP1) 4. SAS-Kabel (BP: A1 BP SAS zu BP Mitte: J_SAS_A1, J_SAS_B1) 5. SAS-Kabel (BP: A2 BP SAS zu BP hinten: J_SAS_1) 6. Rückwandplatine des mittleren Laufwerkfachs 7. Systemplatine 8. Hintere Laufwerksrückwandplatine 9.
  • Seite 157 Abbildung 152. Kabelführung – 12 x 3,5-Zoll-Laufwerksrückwandplatine mit hinterer 4 x 2,5-Zoll-Laufwerksrückwandplatine 1. Rückwandplatine 2. Signalkabel der Rückwandplatine (Mittlere BP: J_BP_SIG zu 3. Stromkabel der Rückwandplatine (Mittlere BP: J_BP_PWR zu 4. SAS-Kabel (BP: BP: A1 BP SAS zu BP hinten: J_SAS_A1, J_SAS_B1) 5.

  • Seite 158: Systembatterie

    3. Stromkabel der Rückwandplatine 4. SAS-Kabel (BP: BP_SAS_A1 zu RAID-Controller [H330] am Riser-Steckplatz 3) – Für die Verbindung mit Laufwerk 0, 1, 2, 3 5. SAS-Kabel (BP: BP_SAS_B1 zu RAID-Controller [H330] am 6. SAS-Kabel (Hintere Rückwandplatine zu RAID-Controller Riser-Steckplatz 3) – Für die Verbindung mit Laufwerk 4, 5, 6, 7 [H740P] am Riser-Steckplatz 2) 7.

  • Seite 159: Optionaler Interner Usb-Speicherstick

    Abbildung 155. Installieren der Systembatterie Nächste Schritte Setzen Sie den Erweiterungskarten-Riser 1A ein. 2. Schließen Sie gegebenenfalls die Kabel an die Erweiterungskarte(n) an. 3. Öffnen Sie gegebenenfalls die PCIe-Kartenhalterverriegelung auf dem Kühlgehäuse, um die Erweiterungskarte mit voller Baulänge zu befestigen. 4.

  • Seite 160: Netzteileinheiten

    Erweiterte Stromleistung (EPP) -Etikett. Der gleichzeitige Einsatz von Netzteileinheiten aus früheren Generationen von Dell PowerEdge Servern wird nicht unterstützt, sogar dann, wenn der Netzteileinheiten haben die gleiche Nennleistung verfügen. Der gleichzeitige Einsatz von Netzteileinheiten will result in und Fehler beim, zu der das System eingeschaltet wird.

  • Seite 161: Einsetzen Des Netzteilplatzhalters

    Schritte Wenn Sie ein zweites Netzteil installieren, entfernen Sie den Netzteilplatzhalter aus dem Laufwerkschacht, indem sie den Schacht nach außen ziehen. VORSICHT: Um eine ordnungsgemäße Kühlung zu gewährleisten, muss der Netzteilplatzhalter im zweiten Netzeilschacht in einer nicht redundanten Konfiguration installiert sein. Entfernen Sie den Netzteilplatzhalter nur, wenn Sie ein zweites Netzteil einsetzen.

  • Seite 162: Installieren Einer Netzteileinheit

    Kabel vom Kabelbinder am Netzteilgriff. 3. Lösen und heben Sie den optionalen Kabelführungsarm an, falls er beim Entfernen des Netzteils im Weg ist. Hinweise zum Kabelführungsarm finden Sie in der Dokumentation zum Rack unter www.dell.com/poweredgemanuals. Schritte Drücken Sie auf den orangenen Entriegelungsriegel und schieben Sie das Netzteil am Netzteilgriff aus dem System.

  • Seite 163: Anweisungen Zur Verkabelung Eines Gleichstrom-Netzteils

    Gleichstrom und zu Sicherheitsanlagen herstellen. Versuchen Sie nicht, die Verbindung zum Gleichstrom und zu Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 164: Eingangsanforderungen

    Gleichstrom und zu Sicherheitsanlagen herstellen. Versuchen Sie nicht, die Verbindung zum Gleichstrom und zu Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 165: Montieren Des Eingangs-Gleichstromkabels

    Gleichstrom und zu Sicherheitsanlagen herstellen. Versuchen Sie nicht, die Verbindung zum Gleichstrom und zu Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 166: Systemplatine

    Abbildung 162. Montieren des Eingangs-Gleichstromkabels 1. DC-Kabel RTN 2. Gleichstrom-Anschlussstecker 3. Unverlierbare Schrauben (2) 4. Gummiabdeckung 5. Gleichstrom-Steckdose 6. DC-Kabel -48 V Abbildung 163. Eingangs-Gleichstromkabel entfernen 1. Kabel RTN 2. Gleichstrom-Anschlussstecker 3. Unverlierbare Schrauben (2) 4. Gummiabdeckung 5. Gleichstrom-Steckdose 6. Kabel –48 V Systemplatine Entfernen der Systemplatine Voraussetzungen...
  • Seite 167 erstellen. Diesen Wiederherstellungsschlüssel sollten Sie unbedingt erstellen und sicher speichern. Sollte es einmal erforderlich sein, die Systemplatine zu ersetzen, müssen Sie zum Neustarten des System oder Programms den Wiederherstellungsschlüssel angeben, bevor Sie auf die verschlüsselten Daten auf den Laufwerken zugreifen können. VORSICHT: Versuchen Sie nicht, das TPM-Plug-in-Modul von der Systemplatine zu entfernen.

  • Seite 168: Installieren Der Systemplatine

    Abbildung 164. Entfernen der Systemplatine Nächste Schritte Bauen Sie die Systemplatine ein. Installieren der Systemplatine Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte 1. Nehmen Sie die neue Systemplatinenbaugruppe aus der Verpackung. VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen Komponenten an.
  • Seite 169 Aktivieren Sie erneut das Trusted Platform Module (TPM). Weitere Informationen finden Sie unter Upgrade des Trusted Platform Module auf Seite 171. 5. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals. Installieren und Entfernen von Systemkomponenten...

  • Seite 170: Wiederherstellen Der Service-Tag-Nummer Mit Easy Restore

    Wiederherstellen der Service-Tag-Nummer mit Easy Restore Mithilfe der Funktion "Easy Restore" können Sie Ihre Service-Tag-Nummer, Ihre iDRAC-Lizenz, die UEFI-Konfiguration und die Systemkonfigurationsdaten nach dem Austauschen der Systemplatine wiederherstellen. Alle Daten werden automatisch in einem Backup- Flash-Laufwerk gesichert. Wenn das BIOS eine neue Systemplatine erkennt und die Service-Tag-Nummer des Backup-Flash-Laufwerks abweicht, fordert das BIOS den Benutzer dazu auf, die gesicherten Daten wiederherzustellen.

  • Seite 171: Modul Vertrauenswürdige Plattform

    Weitere Informationen finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller unter www.dell.com/ poweredgemanuals. Modul Vertrauenswürdige Plattform Upgrade des Trusted Platform Module Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise Konfigurationsrichtlinien gefolgt werden, die in Sicherheitshinweise auf Seite 33. 2. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems auf Seite 34.

  • Seite 172: Initialisieren Des Tpm Für Bitlocker-Benutzer

    Abbildung 166. Installieren des TPM-Moduls 4. Bringen Sie die Schraube wieder an, mit der das TPM auf der Systemplatine befestigt wird. Nächste Schritte Bauen Sie die Systemplatine ein. 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres System auf Seite 34.

  • Seite 173: Bedienfeld

    6. Rufen Sie das System-Setup erneut auf. 7. Klicken Sie im Bildschirm System-Setup-Hauptmenü auf System-BIOS > Systemsicherheitseinstellungen. 8. Wählen Sie die Option TPM Advanced Settings (TPM – Erweiterte Einstellungen). 9. Wählen Sie aus der Option TPM2 Algorithm Selection (TPM2 – Auswahl der Algorithmen) SHA256 aus und gehen Sie dann zurück zum Bildschirm System Security Settings (Systemsicherheitseinstellungen).

  • Seite 174: Installieren Des Linken Bedienfelds

    Abbildung 167. Entfernen des linken Bedienfelds Nächste Schritte Installieren des linken Bedienfelds Installieren des linken Bedienfelds Voraussetzungen Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise. Schritte 1. Verlegen Sie das Bedienfeldkabel durch die Seitenwand des Systems. 2. Richten Sie die linke Bedienfeldbaugruppe an dem Bedienfeldsteckplatz am System aus und setzen Sie sie dann in diesen Steckplatz ein.

  • Seite 175: Entfernen Des Rechten Bedienfelds

    Abbildung 168. Installieren des linken Bedienfelds Nächste Schritte Installieren Sie das Kühlgehäuse. Installieren Sie die Kühlungslüfterbaugruppe. 3. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die in den Sicherheitshinweisen aufgeführten Sicherheitshinweise.

  • Seite 176: Installieren Des Rechten Bedienfelds

    Abbildung 169. Entfernen des Bedienfelds Nächste Schritte Installieren des rechten Bedienfelds Installieren des rechten Bedienfelds Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte 1. Führen Sie das Bedienfeldkabel und das VGA-Kabel durch die Seitenwand des Systems. 2. Richten Sie das Bedienfeld an dem Bedienfeldsteckplatz am System aus und befestigen Sie das Bedienfeld am System. 3.
  • Seite 177 Abbildung 170. Installieren des rechten Bedienfelds Nächste Schritte Bauen Sie die Lüfterbaugruppe ein. Installieren Sie das Kühlgehäuse. 3. Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. Installieren und Entfernen von Systemkomponenten...

  • Seite 178: Kapitel 5: Systemdiagnose

    Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.

  • Seite 179: Bedienelemente Der Systemdiagnose

    Bedienelemente der Systemdiagnose Menü Beschreibung Konfiguration Zeigt die Konfigurations- und Statusinformationen für alle erkannten Geräte an. Results Zeigt die Ergebnisse aller durchgeführten Tests an. (Ergebnisse) Systemzustand Liefert eine aktuelle Übersicht über die Systemleistung. Ereignisprotokoll Zeigt ein Protokoll der Ergebnisse aller Tests, die auf dem System durchgeführt wurden, und die dazugehörigen Zeitstempel an.

  • Seite 180: Kapitel 6: Jumper Und Anschlüsse

    Jumper und Anschlüsse Dieses Thema enthält spezifische Informationen über die Jumper. Außerdem finden Sie hier einige grundlegende Informationen zu Jumpern und Switches und die Anschlüsse auf den verschiedenen Platinen im System. Mit den Jumpern auf der Systemplatine können System- und Setup-Kennwörter deaktiviert werden. Sie müssen die Anschlüsse auf der Systemplatine kennen, um Komponenten und Kabel korrekt zu installieren.
  • Seite 181 Tabelle 29. Jumper und Anschlüsse auf der Systemplatine Element Anschluss Beschreibung J_ODD Stromanschluss für optisches Laufwerk A7, A1, A8, A2, A9, A3 Speichermodulsockel J_FAN2U_6 Anschluss für Systemlüfter 6 J_BP3 Stromanschluss von Rückwandplatine 3 J_FAN2U_5 Anschluss für Systemlüfter 5 A6, A12, A5, A11, A4, A10 Speichermodulsockel J_FAN2U_4 Anschluss für Systemlüfter 4...

  • Seite 182: Jumper-Einstellungen Auf Der Systemplatine

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 183: Kapitel 7: Wie Sie Hilfe Bekommen

    Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell EMC Produktkatalog finden. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den technischen Support und den Kundendienst von Dell EMC: Schritte 1.

  • Seite 184: Quick Resource Locator (Qrl) Für Das Poweredge R740Xd-System

    Support von Dell EMC. ● Automatisierte Erfassung von Diagnosedaten: SupportAssist erfasst automatisch Daten zum Systemstatus von Ihren Geräten und übermittelt diese sicher an Dell EMC. Diese Informationen werden von dem technischen Support von Dell EMC zur Behebung des Problems verwendet.

Diese Anleitung auch für:

E38s serieEmc poweredge r740E38s001

Inhaltsverzeichnis
