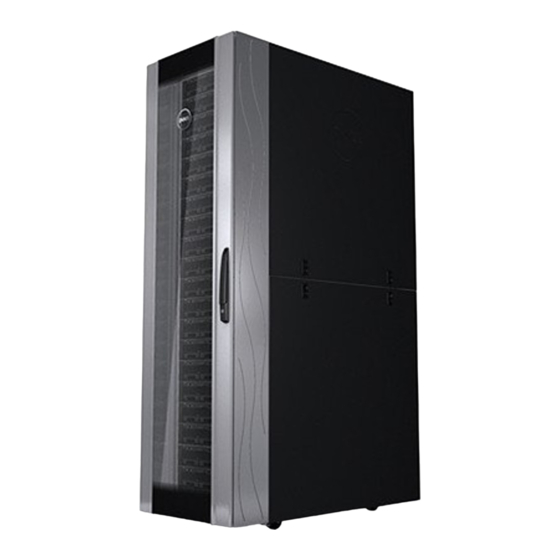

Dell Energy Smart Rack Enclosure Installationsanleitung
Verwandte Anleitungen für Dell Energy Smart Rack Enclosure
Inhaltszusammenfassung für Dell Energy Smart Rack Enclosure
- Seite 91 Dell Energy Smart- Rackgehäuse Installationsanleitung...
-
Seite 92: Anmerkungen, Vorsichtshinweise Und Warnungen
Die Vervielfältigung oder Wiedergabe dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. ist strengstens untersagt. In diesem Text verwendete Marken: Dell™, das DELL Logo und PowerEdge™ sind Marken von Dell Inc. Alle anderen in dieser Publikation möglicherweise verwendete Marken und Handels- bezeichnungen beziehen sich entweder auf die entsprechenden Hersteller und Firmen oder auf deren Produkte. - Seite 93 Inhalt Sicherheitshinweise ....SICHERHEIT: Einbauen von Systemen im Rack . . . Anleitung für die Rackmontage ... . . Rack-Spezifikationen .
- Seite 94 Inhalt...
-
Seite 95: Sicherheitshinweise
Das Rack-Kit ist nur für den gelieferten Rackschrank zugelassen. Es liegt in Ihrer Verantwortung, dafür zu sorgen, dass die Installation des Systems in einem anderen Rack allen zutreffenden Standards entspricht. Dell übernimmt keinerlei Haftung und Gewährleistung bezüglich der Kombination des Systems mit einem anderen Rack. -
Seite 96: Anleitung Für Die Rackmontage
• Der Luftkanal an der Unterseite des Racks dient dazu, kühle Luft vom Boden zur Vorderseite des Rackgehäuses zu leiten. Der Luftkanal muss immer an dere Unterseite des Racks bleiben (in 1U und 2U) und darf nicht an eine andere Stelle im Rack versetzt werden. •... -
Seite 97: Bevor Sie Beginnen
Bevor Sie beginnen WARNUNG: Lesen Sie aufmerksam den Abschnitt „Wichtige Sicherheitshinweise“ auf Seite 96 sowie die Sicherheitsanweisungen, die Sie mit dem Rack erhalten haben. WARNUNG: Wenn Sie mehrere Systeme in einem Rack installieren, schließen Sie alle Maßnahmen für ein System ab, bevor Sie das nächste System installieren. WARNUNG: Rackschränke können sehr schwer sein und leicht wegrollen. -
Seite 98: Empfohlene Werkzeuge Und Zubehör
Wichtige Sicherheitshinweise Beachten Sie beim Einbau des Systems im Rack die Sicherheitsmaßnahmen in den folgenden Unterabschnitten. WARNUNG: Befolgen Sie die in diesem Dokument angegebenen Vorgehens- weisen genau, um sich selbst und andere Personen nicht zu gefährden. Das System ist möglicherweise sehr groß und schwer. Sie sollten die Installation sorgfältig vorbereiten und planen, um Verletzungen vorzubeugen. -
Seite 99: Installation Von Rackschränken
Installation von Rackschränken Die Installation eines Rackschranks kann folgende Schritte umfassen: 1 Öffnen und Schließen der vorderen Racktür 2 Entfernen und Wiederanbringen der Racktüren 3 Entfernen und Wiederanbringen der Seitenteile 4 Installieren der Bürsten 5 Entfernen und Wiederanbringen der Wartungsabdeckung für die Erweiterung 6 Entfernen und Wiederanbringen der Erweiterung 7 Umgekehrtes Einbauen der vorderen Tür... -
Seite 100: Entfernen Und Installieren Der Racktüren
Entfernen und Installieren der Racktüren WARNUNG: Versuchen Sie niemals, die Türen des Rackschranks alleine zu entfernen oder zu installieren. Aufgrund der Größe und des Gewichts der Türen sind für diesen Arbeitsschritt mindestens zwei Personen erforderlich. Abnehmen der vorderen Tür 1 Öffnen Sie die Racktür. Siehe „Öffnen und Schließen der vorderen Racktür“... - Seite 101 Abbildung 1. Vordere Tür abnehmen Griff Scharnierstifte (4) Scharniergehäuse Scharnierstiftgehäuse (4) Schließzylinder Wiederanbringen der vorderen Tür Um die vordere Tür wieder anzubringen, befolgen Sie die Anweisungen zum Abnehmen der vorderen Tür in umgekehrter Reihenfolge. Installationsanleitung...
- Seite 102 Abnehmen der hinteren Türen WARNUNG: Versuchen Sie niemals, die Türen des Rackschranks alleine zu entfernen oder zu installieren. Aufgrund der Größe und des Gewichts der Türen sind für diesen Arbeitsschritt mindestens zwei Personen erforderlich. 1 Drehen Sie den Türgriff um eine Vierteldrehung im Uhrzeigersinn, um die hinteren Türen zu öffnen.
- Seite 103 Wiederholen Sie Schritt a für das untere Scharnier. Ziehen Sie die Tür von dem Rack weg. Abbildung 3. Hintere Türen abnehmen Scharnierstift Scharniergehäuse Scharnierstiftgehäuse WARNUNG: Wegen der Größe und des Gewichts der Tür wird empfohlen, diese nach dem Abnehmen mit der Außenfläche nach oben flach hinzulegen. Bewahren Sie die Tür mit der Außenfläche nach oben an einem sicheren Platz auf.
-
Seite 104: Abnehmen Und Wiederanbringen Der Seitenteile
Wiederanbringen der hinteren Türen Um die hinteren Türen wieder anzubringen, befolgen Sie die Anweisungen zum Abnehmen der hinteren Türen in umgekehrter Reihenfolge. Abnehmen und Wiederanbringen der Seitenteile ANMERKUNG: Nehmen Sie die unteren Seitenteile ab, um die seitlichen Bürsten und die seitlichen Stabilisatoren installieren zu können. ANMERKUNG: Für die Installation von Systemen in einem Rack ist es nicht absolut erforderlich, die Seitenteile abzunehmen. - Seite 105 Abbildung 4. Obere Seitenteile wiederanbringen Seitenteillasche Oberes Seitenteil Sperrklinken (2) Abnehmen der unteren Seitenteile 1 Ziehen Sie beide Sperrklinken nach unten und lassen Sie das Seitenteil oben etwas nach außen klappen. 2 Fassen Sie beide Kanten des Seitenteils fest an. 3 Heben Sie das Seitenteil nach oben, bis die Haken des Seitenteils nicht mehr in den Öffnungen unten am Rackrahmen sitzen.
- Seite 106 Wiederanbringen der unteren Seitenteile 1 Setzen Sie das Seitenteil in das Rack. Achten Sie darauf, dass der hintere Haken am Seitenteil in die hintere Öffnung unten am Rackrahmen und der vordere Haken am Seitenteil in die entsprechende Öffnung auf der Vorderseite des Rackrahmens eingesetzt wird.
-
Seite 107: Installation Der Bürsten
Installation der Bürsten WARNUNG: Alle Bürsten müssen installiert werden und ihre Borsten müssen dabei den Boden berühren, damit entlang des unteren Randes des Rackgehäuses eine Abdichtung geschaffen wird. Das Entfernen der Bürsten kann zu einer reduzierten Kühlleistung innerhalb des Gehäuses führen. So installieren Sie die Bürsten an der Seite des Racks: 1 Nehmen Sie das untere Seitenteil ab. - Seite 108 Abbildung 6. Bürsten installieren und entfernen Seitliche Bürstenhalterungen (2) Rackrahmen Rückseitige Bürstenhalterung Schrauben und Unterlegscheiben Installationsanleitung...
-
Seite 109: Entfernen Und Wiederanbringen Der Wartungsabdeckung Für Die Erweiterung
Entfernen und Wiederanbringen der Wartungsabdeckung für die Erweiterung WARNUNG: Die Wartungsabdeckung für die Erweiterung darf nur entfernt werden, wenn Komponenten in den oberen Einschüben der Rackeinheit installiert oder daraus entfernt werden. Danach muss die Abdeckung umgehend wieder angebracht werden. Wenn die Wartungsabdeckung für die Erweiterung nicht im Rackgehäuse installiert ist, kann es zu einer Überhitzung von Komponenten im Rack kommen. - Seite 110 Abbildung 7. Wartungsabdeckung für die Erweiterung entfernen und wiederanbringen Stiftschrauben (4) Wartungsabdeckung für die Erweiterung Flügelmuttern (4) Erweiterung Wiederanbringen der Wartungsabdeckung für die Erweiterung 1 Richten Sie die Stiftschrauben an den Öffnungen in der Erweiterung aus und lassen Sie die Wartungsabdeckung für die Erweiterung auf die Oberseite des Racks herab.
-
Seite 111: Entfernen Und Wiederanbringen Der Erweiterung
Entfernen und Wiederanbringen der Erweiterung WARNUNG: Versuchen Sie niemals, die Erweiterung alleine zu entfernen oder wiederanzubringen. Aufgrund der Größe und des Gewichts der Erweiterung sind für diesen Arbeitsschritt mindestens zwei Personen erforderlich. Entfernen der Erweiterung 1 Nehmen Sie die vordere Tür ab. Siehe „Abnehmen der vorderen Tür“ auf Seite 98. -
Seite 112: Umgekehrtes Einbauen Der Vorderen Tür (Optional)
Wiederanbringen der Erweiterung Um die Erweiterung wieder anzubringen, befolgen Sie die Anweisungen zum Entfernen der Erweiterung in umgekehrter Reihenfolge. Umgekehrtes Einbauen der vorderen Tür (optional) Führen Sie die folgenden Schritte durch, um den Anschlag der Tür so zu ändern, dass sie sich in entgegengesetzter Richtung öffnet: 1 Nehmen Sie die vordere Tür ab. - Seite 113 Abbildung 9. Scharniere von der Erweiterung entfernen Scharniere (4) Schrauben und Muttern (jeweils 4) Installationsanleitung...
- Seite 114 3 Entfernen Sie mit einem Torx-Schraubendreher T-30 und einem 10-mm- Schraubenschlüssel die Schrauben, mit denen die Verriegelungen an der Erweiterung befestigt sind. Siehe Abbildung 10. ANMERKUNG: Sammeln Sie beim Entfernen der Schrauben die losen Muttern aus dem Inneren der Erweiterung auf. ANMERKUNG: Jede Verriegelung zeigt an einem Ende den Buchstaben L und an dem anderen Ende den Buchstaben R.
- Seite 115 4 Drehen Sie die Verriegelungen um 180 Grad und befestigen Sie sie mit Schrauben und Muttern an der entgegengesetzten Seite der Erweiterung. Siehe Abbildung 11. ANMERKUNG: Sie müssen die Verriegelungen so ausrichten, dass die Schraube bei allen Verriegelungen im untersten Loch installiert wird. Die Schrauben für die Verriegelungen werden in dem Loch installiert, das dem Buchstaben L am nächsten liegt.
- Seite 116 5 Drehen Sie die Scharniere um 180 Grad und befestigen Sie sie mit Schrauben und Muttern an der entgegengesetzten Seite der Erweiterung. Siehe Abbildung 12. Die zwei oberen Scharniere sind mit der Zahl 1 gekennzeichnet, während die zwei unteren Scharniere die Zahl 2 aufweisen. ANMERKUNG: Die Zahl 1 ist richtig ausgerichtet, während die Zahl 2 auf dem Kopf steht.
- Seite 117 ANMERKUNG: Stellen Sie beim Wiedereinsetzen der Sichtscheibe sicher, dass sich das Dell-Etikett auf derselben Seite der Tür wie der Griff befindet. Drehen Sie die Sichtscheibe und schieben Sie sie wieder in die Tür zurück, sodass sich das Emblem jetzt am entgegengesetzten Ende der Tür befindet.
- Seite 118 Abbildung 13. Sichtscheibe der vorderen Tür drehen Muttern Endstücke (2) Sichtscheibe Installationsanleitung...
- Seite 119 7 Bringen Sie die vordere Tür wieder an, mit den Scharnierstiftgehäusen auf der rechten Seite der Tür und der Sperrklinke auf der linken Seite. Siehe Abbildung 14. Abbildung 14. Vordere Tür anbringen Vordere Tür Installationsanleitung...
- Seite 120 8 Drehen Sie den Griff um 180 Grad. Öffnen Sie den Griff und stellen Sie sicher, dass die beiden Schrauben zugänglich sind. Markieren Sie mit einem Stück Klebeband oder einem Marker die Verbindungsstelle relativ zur Innenverkleidung der Tür. Siehe Abbildung 15. Entfernen Sie mit einem Torx-Schraubendreher T-20 die beiden Schrauben, mit denen der Griff befestigt ist.
-
Seite 121: Einstellen Der Höhenverstellbaren Rackfüße
Richten Sie die Grifflöcher bei geöffnetem Griff an den Verbindungsmarkierungen aus und installieren Sie die Schrauben. Siehe Abbildung 15. ANMERKUNG: Wenn zum Markieren der Verbindungsstellen ein Stück Klebeband verwendet wurde, entfernen Sie das Klebeband. Einstellen der höhenverstellbaren Rackfüße WARNUNG: Lesen Sie die folgenden Anweisungen komplett durch, bevor Sie mit dem Anpassen der höhenverstellbaren Füße beginnen. - Seite 122 ANMERKUNG: Ist das Rack nicht korrekt ausgerichtet, können die Stabilisatoren eventuell nicht angebracht werden. Ohne Stabilisatoren kann das Rack jedoch umkippen. ANMERKUNG: Stellen Sie sicher, dass alle Bürsten installiert sind, um eine wirksame Kühlung zu gewährleisten. 1 Senken Sie mit einem Schraubendreher den Fuß, bis er auf dem Boden aufliegt.
- Seite 123 Abbildung 16. Höhenverstellbare Füße anpassen Schaft des höhenverstellbaren Fußes 2 Sechskantmutter Nivellierungsblock Installationsanleitung...
-
Seite 124: Anbringen Der Stabilisatoren
Anbringen der Stabilisatoren WARNUNG: Werden Systeme in einem Rack installiert, an dem die vorderen und seitlichen Stabilisatoren fehlen, kann das Rack umkippen, was unter Umständen schwere Verletzungen nach sich ziehen kann. Befestigen Sie daher immer zuerst die Stabilisatoren, bevor Sie Komponenten im Rack installieren. Befestigen Sie die Stabilisatoren in folgender Reihenfolge am Rack: 1 Bringen Sie bei einem freistehenden Rack auf der Vorderseite und an den Seiten Stabilisatoren an. - Seite 125 Abbildung 17. Vordere Stabilisatoren anbringen Vordere Stabilisatoren (2) Anbringen der seitlichen Stabilisatoren ANMERKUNG: Stellen Sie sicher, dass alle Bürsten installiert sind, um eine wirksame Kühlung zu gewährleisten. 1 Nehmen Sie die unteren Seitenteile ab. Siehe „Abnehmen der unteren Seitenteile“ auf Seite 103. 2 Lokalisieren Sie an der Seite der unteren Schiene des Rackrahmens die vier Schrauben, mit denen die seitlichen Bürsten am Rack befestigt sind.
- Seite 126 5 Wiederholen Sie Schritt 3 und Schritt 4, um den zweiten Stabilisator auf derselben Seite anzubringen. 6 Wiederholen Sie den ganzen Vorgang, um Stabilisatoren auf der anderen Seite des Rackgehäuses anzubringen. Siehe Abbildung 18. 7 Bringen Sie die unteren Seitenteile wieder an. Siehe „Wiederanbringen der unteren Seitenteile“...
-
Seite 127: Anpassen Der Hinteren Rackstützen (Optional)
Anpassen der hinteren Rackstützen (optional) ANMERKUNG: Verschieben Sie nicht die hinteren Rackstützen am Rackgehäuse. Die Stellungen der Rackstützen lassen sich an Systeme mit unterschiedlicher Tiefe anpassen. 1 Öffnen Sie die Türen des Racks. 2 Um den Luftkanal aus dem Rack zu entfernen, entfernen Sie mit einem Phillips Kreuzschlitzschraubenzieher PH 2 die beiden Schrauben vom vorderen Flansch (eine pro Seite) und zwei Schrauben von der Rückseite des Racks. - Seite 128 Abbildung 19. Luftkanal entfernen Hintere Schrauben (2) Luftkanal Vordere Schrauben (2) Installationsanleitung...
- Seite 129 4 Entfernen Sie die Schrauben von der Unterseite, der Mitte und der Oberseite der Stütze. Siehe Abbildung 20. 5 Verschieben Sie die Stütze zur gewünschten Position auf der Seitenfläche des Racks und installieren Sie die Schrauben in den entsprechenden Löchern. Abbildung 20.
-
Seite 130: Verlegen Der Kabel
6 Bringen Sie den Luftkanal wieder an, indem Sie den Vorgang umkehren, den Sie zum Entfernen des Luftkanals durchlaufen haben. ANMERKUNG: Der Luftkanal muss immer am Boden des Racks bleiben (in 1U und 2U) und darf nicht an eine andere Stelle im Rack versetzt werden. ANMERKUNG: Falls Sie nicht zwei oder mehrere Racks verbinden müssen, können Sie jetzt mit der Installation von Systemen im Rack beginnen. - Seite 131 Abbildung 21. Optionen für die Kabelführung Kabelkanal Oberer Kabelschlitz Kabelklemmen Stromverteilerröhren (2 pro Seite) Unterer Kabelausgang Installationsanleitung...
- Seite 132 Öffnen und Schließen des oberen Kabelschlitzes Der obere Kabelschlitz im Rack kann benutzt werden, um Kabel bis zu einem Kabelkanal zu führen. 1 Öffnen Sie die hinteren Türen. 2 Lösen Sie die Flügelmuttern unter der Kabelschlitzabdeckung. Siehe Abbildung 22. 3 Schieben Sie die Kabelschlitzabdeckung in Richtung der Vorderseite des Racks.
- Seite 133 Abbildung 22. Oberen Kabelschlitz öffnen und schließen Kabelschlitzabdeckung Flügelmuttern (2) Installationsanleitung...
- Seite 134 Entfernen und Installieren der Stabilisierungsstege für die hintere Tür Die oberen und unteren Stege, die die hinteren Türen stabilisieren, lassen sich entfernen, um das Verlegen der Kabel durch die Oberseite und Unterseite des Racks zu erleichtern. 1 Öffnen Sie die hinteren Türen. 2 Ziehen und halten Sie die Stöpsel auf beiden Seiten des Stegs und ziehen Sie den Steg nach oben und weg vom Rack.
-
Seite 135: Verbinden Von Zwei Racks
Verbinden von zwei Racks WARNUNG: Versuchen Sie niemals, die Türen des Racks alleine abzunehmen oder anzubringen. Aufgrund der Größe und des Gewichts der Türen sind für diesen Arbeitsschritt mindestens zwei Personen erforderlich. WARNUNG: Nachdem dem Einsatz des Verbindungskits müssen Sie die vorderen Stabilisatoren an der Vorderseite der Racks und an den Außenseiten anbringen. - Seite 136 ANMERKUNG: Stellen Sie sicher, dass der Dichtungsstreifen nicht auf der Erweiterung angebracht wird. ANMERKUNG: Sie können die Streifenabschnitte auf einem beliebigen Rack anbringen, solange durch die Streifen beide Racks vor Kratzern geschützt werden. Abbildung 25. Dichtungsstreifen anbringen Dichtungsstreifen Rackrahmen Installationsanleitung...
- Seite 137 5 Installieren Sie die Kupplungsklammern. Stellen Sie die beiden Racks nebeneinander. Stellen Sie die höhenverstellbaren Füße beider Racks so ein, dass sich die Racks auf derselben Höhe befinden und parallel nebeneinander stehen. Weitere Informationen finden Sie unter „Höhenverstellbare Füße anpassen“ auf Seite 121. Setzen Sie die Klammern in die viereckigen Öffnungen im Inneren der und neben den Rackstützen ein und ziehen Sie die Klammern mit den Flügelschrauben fest.
- Seite 138 Abbildung 26. Zwei Racks verbinden Positionen der Kupplungsklammern Flügelschraube Kupplungsklammern (4) Installationsanleitung...
