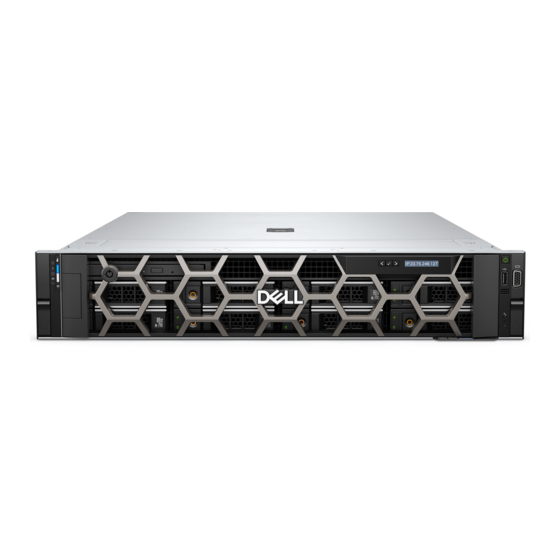

- Seite 1 Precision 7960 Rack Service-Handbuch Vorschriftenmodell: E82S Vorschriftentyp: E82S001 April 2023 Rev. A00...
- Seite 2 WARNUNG weist auf ein potenzielles Risiko für Sachschäden, Verletzungen oder den Tod hin. © 2023 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
- Seite 3 Nach der Arbeit an Komponenten im Inneren des Computers.................. 9 BitLocker..................................10 Kapitel 2: Entfernen und Einbauen von Komponenten................ 11 Empfohlene Werkzeuge............................... 11 Schraubenliste..................................11 Hauptkomponenten von Precision 7960 Rack........................11 Systemabdeckung................................12 Entfernen der Systemabdeckung..........................12 Installieren der Systemabdeckung..........................14 Lüfterbaugruppe...................................16 Entfernen der Lüfterbaugruppe........................... 16 Installieren der Lüfterbaugruppe..........................
- Seite 4 fPERC-Modul (front PowerEdge RAID Controller)......................42 Entfernen das fPERC-Moduls (front PERC)......................42 Installieren des fPERC-Moduls (front PERC)......................44 Festplattenrückwandplatine...............................45 Entfernen der Festplattenrückwandplatine....................... 45 Installieren der Festplattenrückwandplatine.......................47 Linkes Bedienfeld.................................48 Entfernen des linken Bedienfelds..........................48 Installieren des linken Bedienfelds..........................49 Rechtes Bedienfeld................................51 Entfernen des rechten Bedienfelds..........................51 Installieren des rechten Bedienfelds..........................53 Linke Wandhalterung................................
- Seite 5 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart.............101 Integrierter Selbsttest des Netzteils..........................101 Systemdiagnoseanzeigen..............................102 Wiederherstellen des Betriebssystems........................... 105 Zurücksetzen der Echtzeituhr (RTC)..........................106 Sicherungsmedien und Wiederherstellungsoptionen....................106 Ein- und Ausschalten des WLAN............................. 106 Kapitel 6: Hilfe erhalten und Kontaktaufnahme mit Dell..............108 Inhaltsverzeichnis...
- Seite 6 Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw.
- Seite 7 ● Tragen Sie Schuhe mit nicht leitenden Gummisohlen, um das Risiko eines Stromschlags zu reduzieren. Standby-Stromversorgung Dell-Produkte mit Standby-Stromversorgung müssen vom Strom getrennt sein, bevor das Gehäuse geöffnet wird. Systeme mit Standby- Stromversorgung werden im ausgeschalteten Zustand mit einer minimalen Stromzufuhr versorgt. Durch die interne Stromversorgung kann das System remote eingeschaltet werden (Wake on LAN), vorübergehend in einen Ruhemodus versetzt werden und verfügt über andere...
- Seite 8 Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.
- Seite 9 Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.
- Seite 10 Wiederherstellungsschlüssel nicht bekannt ist, kann dies zu Datenverlust oder einer unnötigen Neuinstallation des Betriebssystems führen. Weitere Informationen zu diesem Thema finden Sie im Wissensdatenbank-Artikel: Aktualisieren des BIOS auf Dell Systemen mit aktiviertem BitLocker. Der Einbau der folgenden Komponenten löst BitLocker aus: ●...
- Seite 11 (front PowerEdge RAID Rändelschraube M3 Controller) Linkes Bedienfeld Rechtes Bedienfeld Riser-Karte 1 Unverlierbare Schrauben Riser-Karte 3 Unverlierbare Schrauben Hauptkomponenten von Precision 7960 Rack Die folgende Abbildung zeigt die wichtigsten Komponenten von Precision 7960 Rack. 1. TBD Entfernen und Einbauen von Komponenten...
- Seite 12 ANMERKUNG: Dell stellt eine Liste der Komponenten der ursprünglich erworbenen Systemkonfiguration mit ihren Teilenummern bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. Systemabdeckung Entfernen der Systemabdeckung Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
- Seite 13 Entfernen und Einbauen von Komponenten...
- Seite 14 Schritte 1. Drehen Sie mit einem 1/4-Zoll-Schlitzschraubendreher oder einem Kreuzschlitzschraubendreher der Größe 2 die Verriegelung gegen den Uhrzeigersinn in die entriegelte Position. 2. Heben Sie die Verriegelung an, bis die Systemabdeckung zurückgleitet. 3. Heben Sie die Systemabdeckung vom Computer. Installieren der Systemabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
- Seite 15 Entfernen und Einbauen von Komponenten...
- Seite 16 Schritte 1. Richten Sie die Laschen an der Systemabdeckung auf die Führungsschlitze im Computer aus und schieben Sie die Systemabdeckung hinein. 2. Schließen Sie die Verriegelung der Systemabdeckung. 3. Drehen Sie mit einem 1/4-Zoll-Schlitzschraubendreher oder einem Kreuzschlitzschraubendreher der Größe 2 die Verriegelung im Uhrzeigersinn in die verriegelte Position.
- Seite 17 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Lüfterbaugruppe und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Ziehen Sie die blauen Entriegelungshebel nach oben, um die Lüfterkäfigbaugruppe vom Computer zu lösen. 2. Greifen Sie die blauen Entriegelungshebel und heben Sie die Lüfterkäfigbaugruppe aus dem Computer. Entfernen und Einbauen von Komponenten...
- Seite 18 Installieren der Lüfterbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Lüfterbaugruppe und stellen das Verfahren zum Installieren bildlich dar. Entfernen und Einbauen von Komponenten...
- Seite 19 Schritte 1. Greifen Sie die blauen Entriegelungshebel des Lüfterkäfigs und richten Sie die Führungsschienen auf die Führungen am Computer aus. 2. Drücken Sie die Lüfterbaugruppe in den zugehörigen Steckplatz im Computer, bis sie fest sitzt. 3. Drücken Sie die blauen Entriegelungshebel nach unten, um die Lüfterbaugruppe im Computer zu verriegeln. Nächste Schritte 1.
- Seite 20 Schritte Drücken Sie auf die orangefarbene Entriegelungslasche und heben Sie den Lüfter an, um ihn vom Anschluss auf der Hauptplatine zu trennen. Installieren des Lüfters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
- Seite 21 Schritte Richten Sie den Lüfter aus und drücken Sie ihn nach unten in die Lüfterbaugruppe, bis er einrastet. Nächste Schritte 1. Installieren Sie die Systemabdeckung. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Festplattenbaugruppe Entfernen eines Laufwerkplatzhalters Voraussetzungen...
- Seite 22 Schritte Drücken Sie auf die Entriegelungstaste und ziehen Sie den Laufwerkplatzhalter aus dem Laufwerksteckplatz. Installieren eines Laufwerkplatzhalters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position eines Laufwerkplatzhalters und stellen das Verfahren zum Installieren bildlich dar. Entfernen und Einbauen von Komponenten...
- Seite 23 Schritte Schieben Sie den Laufwerkplatzhalter in den Laufwerksteckplatz, bis die Entriegelungstaste einrastet. Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen eines Laufwerkträgers Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
- Seite 24 Schritte 1. Drücken Sie die Entriegelungstaste, um den Verriegelungsgriff des Laufwerkträgers zu öffnen. 2. Greifen Sie den Verriegelungsgriff des Laufwerkträgers und ziehen Sie den Träger aus dem Laufwerksteckplatz. Installieren eines Laufwerkträgers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
- Seite 25 Schritte 1. Schieben Sie den Laufwerkträger in den Laufwerksteckplatz und drücken Sie, bis das Laufwerk im Anschluss auf der Rückwandplatine einrastet. 2. Schließen Sie den Entriegelungsgriff des Laufwerkträgers, um das Laufwerk in dieser Position zu verriegeln. Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
- Seite 26 Schritte 1. Entfernen Sie die vier Schrauben von den Gleitschienen am Laufwerkträger. ANMERKUNG: Wenn am Laufwerkträger Torx-Schrauben verwendet wurden, verwenden Sie einen Torx-6-Schraubendreher (für 2,5"-Laufwerke) oder einen Torx-8-Schraubendreher (für 3,5"-Laufwerke), um das Laufwerk zu entfernen. 2. Heben Sie die Festplatte aus dem Laufwerkträger heraus. Installieren der Festplatte im Laufwerkträger Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
- Seite 27 Schritte 1. Setzen Sie die Festplatte so in den Laufwerkträger ein, dass der Laufwerkanschluss zur Rückseite des Trägers zeigt. 2. Richten Sie die Schraubenbohrungen an der Festplatte auf die Schraubenbohrungen am Laufwerkträger aus. 3. Bringen Sie die vier Schrauben wieder an, um die Festplatte am Laufwerkträger zu befestigen. ANMERKUNG: Wenn für den Laufwerkträger Torx-Schrauben verwendet werden, verwenden Sie einen Torx-6- Schraubendreher (für 2,5"-Laufwerke) oder einen Torx-8-Schraubendreher (für 3,5"-Laufwerke), um das Laufwerk zu...
- Seite 28 Schritte 1. Drücken Sie auf die Greifstellen am Luftkanal. 2. Ziehen Sie den Luftkanal nach oben aus dem Computer. Entfernen und Einbauen von Komponenten...
- Seite 29 Installieren des Luftkanals Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des Luftkanals und stellt das Verfahren zum Installieren bildlich dar. Entfernen und Einbauen von Komponenten...
- Seite 30 Schritte 1. Richten Sie die Laschen am Luftkanal auf die Schlitze im Computer aus. ANMERKUNG: Stellen Sie sicher, dass sich die Laschen des Luftkanals unter der Oberkante der Lüfterkäfigbaugruppe befinden. 2. Drücken Sie den Luftkanal nach unten, bis die Laschen einrasten. Nächste Schritte 1.
- Seite 31 Schritte 1. Lösen Sie mit einem Torx-T30-Schraubendreher die vier unverlierbaren Schrauben, mit denen das Prozessor/Kühlkörper-Modul auf der Hauptplatine befestigt ist, in umgekehrter Reihenfolge (4 > 3 > 2 > 1). 2. Heben Sie das Prozessor/Kühlkörper-Modul von der Hauptplatine. Entfernen und Einbauen von Komponenten...
- Seite 32 Entfernen des Prozessors vom Prozessor/Kühlkörper-Modul Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Prozessors und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Setzen Sie den Kühlkörper so ein, dass die Prozessorseite nach oben zeigt. Entfernen und Einbauen von Komponenten...
- Seite 33 2. Drücken Sie mit dem Daumen den Hebel für das Wärmeleitmaterial (TIM, Thermal Interface Material) nach oben, um den Prozessor vom Wärmeleitmaterial und aus der Halteklammer zu lösen. 3. Greifen Sie den Prozessor an den Kanten und heben Sie den Prozessor aus der Halteklammer. ANMERKUNG: Drücken Sie die Halteklammer gegen den Kühlkörper, während Sie den TIM-Hebel nach oben drücken.
- Seite 34 Schritte 1. Setzen Sie den Prozessor in das Prozessorfach. Entfernen und Einbauen von Komponenten...
- Seite 35 ANMERKUNG: Stellen Sie sicher, dass die Kontaktstift-1-Markierung des CPU-Fachs auf die Kontaktstift-1-Markierung des Prozessors ausgerichtet ist. 2. Platzieren Sie die Halteklammer auf der Oberseite des Prozessors im Prozessorfach und richten Sie sie dabei auf die Kontaktstift-1- Markierung des Prozessors aus. ANMERKUNG: Stellen Sie sicher, dass die Kontaktstift-1-Markierung der Halteklammer auf die Kontaktstift-1-Markierung des Prozessors ausgerichtet ist, bevor Sie die Halteklammer auf dem Prozessor platzieren.
- Seite 36 Entfernen und Einbauen von Komponenten...
- Seite 37 Schritte 1. Richten Sie die Kontaktstift-1-Markierung des Kühlkörpers auf die Hauptplatine aus und setzen Sie das Prozessor/Kühlkörper-Modul dann auf den Prozessorsockel. ANMERKUNG: Üben Sie keinen Druck auf die Kühlkörperlamellen aus, um eine Beschädigung der Kühlkörperlamellen zu vermeiden. ANMERKUNG: Stellen Sie sicher, dass Sie das Prozessor/Kühlkörper-Modul parallel zur Hauptplatine halten, um eine Beschädigung der Komponenten zu vermeiden.
- Seite 38 Schritte 1. Hebeln Sie die Knopfzellenbatterie mit einem Plastikschreiber vorsichtig aus dem Steckplatz auf der Hauptplatine. 2. Entfernen Sie die Knopfzellenbatterie aus dem Computer. Installieren der Knopfzellenbatterie Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
- Seite 39 Schritte 1. Setzen Sie die Knopfzellenbatterie mit dem +-Symbol nach oben ein und schieben Sie sie unter die Befestigungslaschen auf der Plusseite des Anschlusses. 2. Drücken Sie die Batterie in den Anschluss, bis sie einrastet. Nächste Schritte 1. Installieren Sie den Luftkanal. 2.
- Seite 40 Schritte 1. Schieben Sie die Rückwandplatinenabdeckung in Richtung der Pfeile, die in die Rückwandplatinenabdeckung gestanzt sind. 2. Heben Sie die Rückwandplatinenabdeckung an und entfernen Sie sie vom Computer. Entfernen und Einbauen von Komponenten...
- Seite 41 Installieren der Rückwandplatinenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Rückwandplatinenabdeckung und stellen das Verfahren zum Installieren bildlich dar. Entfernen und Einbauen von Komponenten...
- Seite 42 Schritte 1. Richten Sie die Rückwandplatinenabdeckung auf die Führungsschlitze im Computer aus. 2. Schieben Sie die Rückwandplatinenabdeckung zur Vorderseite des Systems, bis sie einrastet. Nächste Schritte 1. Installieren Sie die Systemabdeckung. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
- Seite 43 Schritte 1. Drücken Sie die Verriegelung nach unten und trennen Sie das Kabel vom Anschluss auf dem fPERC-Modul. 2. Lösen Sie die zwei Rändelschrauben, um das fPERC-Modul vom Computergehäuse zu lösen. 3. Heben Sie das fPERC-Modul schräg an. 4. Heben Sie das fPERC-Modul aus dem Computer. Entfernen und Einbauen von Komponenten...
- Seite 44 Installieren des fPERC-Moduls (front PERC) Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des fPERC-Moduls (front PERC) und stellen das Verfahren zum Installieren bildlich dar.
- Seite 45 Schritte 1. Richten Sie das fPERC-Modul aus und setzen Sie es schräg in den zugehörigen Steckplatz im Computer. 2. Ziehen Sie die zwei Rändelschrauben an, um das fPERC-Modul am Computergehäuse zu befestigen. 3. Verbinden Sie das Kabel mit dem zugehörigen Anschluss auf dem fPERC-Modul. Nächste Schritte 1.
- Seite 46 Schritte 1. Trennen Sie das Stromkabel der Rückwandplatine vom Anschluss auf der Festplattenrückwandplatine. 2. Drücken Sie auf die Entriegelungslaschen, um die Festplattenrückwandplatine von den Haken am System zu lösen. 3. Heben Sie die Festplattenrückwandplatine aus dem Computer. Entfernen und Einbauen von Komponenten...
- Seite 47 Installieren der Festplattenrückwandplatine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Festplattenrückwandplatine und stellen das Verfahren zum Installieren bildlich dar. Entfernen und Einbauen von Komponenten...
- Seite 48 Schritte 1. Richten Sie die Schlitze in der Festplattenrückwandplatine auf die Führungen am Computer aus. 2. Schieben Sie die Festplattenrückwandplatine in die Führungen und drücken Sie sie nach unten, bis die blaue Entriegelungslasche einrastet. 3. Verbinden Sie das Stromkabel der Rückwandplatine mit dem zugehörigen Anschluss auf der Festplattenrückwandplatine. Nächste Schritte 1.
- Seite 49 Schritte 1. Trennen Sie das Kabel des linken Bedienfelds vom Anschluss auf der Hauptplatine. 2. Entfernen Sie die acht Schrauben, mit denen das linke Bedienfeld am Computer befestigt ist. 3. Entfernen Sie die Kabelabdeckung und das linke Bedienfeld vom Computer. Installieren des linken Bedienfelds Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
- Seite 50 Schritte 1. Richten Sie das linke Bedienfeld aus und schieben Sie es in den Steckplatz am Computer. 2. Führen Sie das Kabel des linken Bedienfelds durch die Seitenwand des Computers. 3. Richten Sie die Abdeckung für das Kabel des linken Bedienfelds aus und schieben Sie sie in den Steckplatz am Computer. ANMERKUNG: Seien Sie beim Durchführen des Kabels vorsichtig, damit es nicht eingeklemmt oder gequetscht wird.
- Seite 51 Rechtes Bedienfeld Entfernen des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Systemabdeckung. 3. Entfernen Sie die Lüfterbaugruppe. 4. Entfernen Sie den Luftkanal. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des rechten Bedienfelds und stellen das Verfahren zum Entfernen bildlich dar.
- Seite 52 Schritte 1. Trennen Sie das Kabel des rechten Bedienfelds und das VGA-Kabel von den Anschlüssen auf der Hauptplatine. 2. Entfernen Sie die acht Schrauben, mit denen das rechte Bedienfeld am Computer befestigt ist. 3. Entfernen Sie die Kabelabdeckung und das rechte Bedienfeld vom Computer. Entfernen und Einbauen von Komponenten...
- Seite 53 Installieren des rechten Bedienfelds Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des rechten Bedienfelds und stellen das Verfahren zum Installieren bildlich dar. Entfernen und Einbauen von Komponenten...
- Seite 54 Schritte 1. Richten Sie das rechte Bedienfeld aus und schieben Sie es in den Steckplatz am Computer. 2. Führen Sie das Kabel des rechten Bedienfelds durch die Seitenwand des Computers. 3. Richten Sie die Abdeckung für das Kabel des rechten Bedienfelds aus und schieben Sie sie in den Steckplatz am Computer. ANMERKUNG: Seien Sie beim Durchführen des Kabels vorsichtig, damit es nicht eingeklemmt oder gequetscht wird.
- Seite 55 Schritte 1. Drücken Sie auf die blauen Seitenlaschen, um die Seitenwand-Kabelhalterung zu lösen. 2. Drücken Sie auf die mittlere Lasche, um die Halterung vom Gehäuse zu lösen, und heben Sie sie aus dem Computer. Installieren der linken Wandhalterung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
- Seite 56 Schritte 1. Richten Sie die Führungsschlitze in der Seitenwandhalterung auf die Führungen am Computer aus und schieben Sie die Halterung hinein, bis sie fest sitzt. 2. Schließen Sie die Seitenwand-Kabelhalterung, bis die Halterung einrastet. Nächste Schritte 1. Installieren Sie das linke Bedienfeld.
- Seite 57 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der rechten Wandhalterung und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Drücken Sie auf die blauen Seitenlaschen, um die Seitenwand-Kabelhalterung zu lösen. 2. Drücken Sie auf die mittlere Lasche, um die Halterung vom Gehäuse zu lösen, und heben Sie sie aus dem Computer. Installieren der rechten Wandhalterung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
- Seite 58 Schritte 1. Richten Sie die Führungsschlitze in der Seitenwandhalterung auf die Führungen am Computer aus und schieben Sie die Halterung hinein, bis sie fest sitzt. 2. Schließen Sie die Seitenwand-Kabelhalterung, bis die Halterung einrastet. Nächste Schritte 1. Installieren Sie das rechte Bedienfeld.
- Seite 59 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Netzteilplatzhalters und stellen das Verfahren zum Entfernen bildlich dar. Schritte Ziehen Sie den Platzhalter aus dem System. Installieren des Netzteilplatzhalters Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Netzteilplatzhalters und stellen das Verfahren zum Installieren bildlich dar. Schritte Richten Sie den Netzteilplatzhalter auf den Netzteilschacht aus und schieben Sie ihn in den Netzteilschacht, bis er einrastet.
- Seite 60 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Netzteiladapters und stellen das Verfahren zum Entfernen bildlich dar. Schritte Lösen Sie die Schraube und entfernen Sie den Netzteiladapter. Installieren des Netzteiladapters Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Netzteiladapters und stellen das Verfahren zum Installieren bildlich dar. Entfernen und Einbauen von Komponenten...
- Seite 61 Schritte 1. Richten Sie den Netzteiladapter aus und setzen Sie ihn ein. 2. Ziehen Sie die Schraube an, um den Netzteiladapter zu befestigen. Nächste Schritte 1. Installieren Sie die Systemabdeckung. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
- Seite 62 Schritte Drücken Sie auf die Verriegelung und greifen Sie den Netzteilgriff, um das Netzteil aus dem Schacht zu ziehen. Installieren des Netzteils Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Netzteils und stellen das Verfahren zum Installieren bildlich dar. Entfernen und Einbauen von Komponenten...
- Seite 63 Schritte Schieben Sie das Netzteil in den Netzteilschacht, bis die Verriegelung einrastet. Nächste Schritte 1. Installieren Sie die Systemabdeckung. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Speichermodule Entfernen des Speichermoduls Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.
- Seite 64 Schritte 1. Ziehen Sie an den Befestigungsclips auf beiden Seiten des Speichermoduls, bis das Speichermodul herausspringt. 2. Heben Sie das Speichermodul aus dem Speichermodulsteckplatz. Installieren des Speichermoduls Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
- Seite 65 Schritte 1. Richten Sie die Kerbe am Speichermodul auf die Lasche am Speichermodulsteckplatz aus. 2. Drücken Sie das Speichermodul mit beiden Daumen nach unten, bis die Befestigungsclips fest einrasten. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut. Nächste Schritte 1.
- Seite 66 Entfernen und Einbauen von Komponenten...
- Seite 67 Schritte 1. Greifen Sie den blauen Streifen und ziehen Sie an ihm, um die Kabel der Riser-Karte 1 von den Anschlüssen auf der Hauptplatine zu trennen. 2. Lösen Sie die unverlierbaren Schrauben am Riser und am Computer. 3. Drücken Sie auf die Entriegelungstaste an der Riser-Karte 1 und heben Sie die Riser-Karte an den Rändern aus den Riser-Anschlüssen auf der Hauptplatine.
- Seite 68 Entfernen und Einbauen von Komponenten...
- Seite 69 Schritte 1. Richten Sie die Bohrungen am Erweiterungskarten-Riser auf die Führungen auf der Hauptplatine aus. 2. Drücken Sie auf die Entriegelungstaste auf der Riser-Karte 1, fassen Sie Sie die Riser-Karte an den Rändern und drücken Sie sie in den zugehörigen Anschluss auf der Hauptplatine. 3.
- Seite 70 Schritte Drücken Sie auf die blaue Entriegelungslasche auf der Riser-Karte 2 und heben Sie die Riser-Karte an den Rändern aus dem Riser- Anschluss auf der Hauptplatine. Entfernen und Einbauen von Komponenten...
- Seite 71 Installieren der Riser-Karte 2 Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Riser-Karte 2 und stellen das Verfahren zum Installieren bildlich dar. Entfernen und Einbauen von Komponenten...
- Seite 72 Schritte 1. Richten Sie die Bohrungen am Erweiterungskarten-Riser auf die Führungen auf der Hauptplatine aus. 2. Drücken Sie auf die Entriegelungstaste an der Riser-Karte 2, fassen Sie die Riser-Karte an den Rändern und drücken Sie sie in den zugehörigen Anschluss auf der Hauptplatine. Nächste Schritte 1.
- Seite 73 Schritte 1. Lösen Sie die unverlierbare Schraube, mit der die Riser-Karte 3 am Computer befestigt ist. 2. Drücken Sie auf die blaue Entriegelungslasche auf der Riser-Karte 3 und heben Sie die Riser-Karte an den Rändern aus dem Riser-Anschluss auf der Hauptplatine. Entfernen und Einbauen von Komponenten...
- Seite 74 Installieren der Riser-Karte 3 Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Riser-Karte 3 und stellen das Verfahren zum Installieren bildlich dar. Entfernen und Einbauen von Komponenten...
- Seite 75 Schritte 1. Richten Sie die Bohrungen am Erweiterungskarten-Riser auf die Führungen auf der Hauptplatine aus. 2. Drücken Sie auf die Entriegelungstaste auf der Riser-Karte 3, fassen Sie die Riser-Karte an den Rändern und drücken Sie sie in den zugehörigen Anschluss auf der Hauptplatine. 3.
- Seite 76 Schritte 1. Lösen Sie die unverlierbare Schraube, mit der die Riser-Karte 4 am Computer befestigt ist. 2. Drücken Sie auf die blaue Entriegelungslasche auf der Riser-Karte 4 und heben Sie die Riser-Karte an den Rändern aus dem Riser-Anschluss auf der Hauptplatine. Entfernen und Einbauen von Komponenten...
- Seite 77 Installieren der Riser-Karte 4 Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Riser-Karte 4 und stellen das Verfahren zum Installieren bildlich dar. Entfernen und Einbauen von Komponenten...
- Seite 78 Schritte 1. Richten Sie die Bohrungen am Erweiterungskarten-Riser auf die Führungen auf der Hauptplatine aus. 2. Drücken Sie auf die Entriegelungstaste auf der Riser-Karte 4, fassen Sie die Riser-Karte an den Rändern und drücken Sie sie in den zugehörigen Anschluss auf der Hauptplatine. 3.
- Seite 79 1. SIG-Anschluss für Batterie 2. PCIe-Anschluss 9 3. Hinterer I/O-Anschluss 4. Stromanschluss für Riser 3 5. Riser 3 (CPU 2 erforderlich) 6. SATA-Anschluss 10 8. TPM-Anschluss 9. Anschluss für OCP 3.0-NIC 10. Knopfzellenbatterie 11. PCIe-Anschluss 13 12. Riser 2 13. PCIe-Anschluss 11 14.
- Seite 80 20. Strom 1_A 21. Strom 1_B 22. Vorderer VGA-Anschluss 23. CPU 1 24. DIMMs für CPU 1 25. PCIe-Anschluss 8 26. Anschluss für rechtes Bedienfeld 27. Lüfter 6 28. Stromanschluss 2 29. PCIe-Anschluss 7 30. Lüfter 5 31. PCIe-Anschluss 4 32.
- Seite 81 Entfernen und Einbauen von Komponenten...
- Seite 82 Schritte 1. Trennen Sie alle Kabel von der Hauptplatine und notieren Sie sich alle Kabelverbindungen. 2. Greifen Sie den Haltegriff und den Verriegelungsbolzen der Hauptplatine und schieben Sie die Hauptplatine zur Vorderseite des Computers. 3. Heben Sie die Hauptplatine schräg aus dem Gehäuse heraus. Installieren der Hauptplatine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
- Seite 83 Entfernen und Einbauen von Komponenten...
- Seite 84 Schritte 1. Greifen Sie den Haltegriff und den Verriegelungsbolzen der Hauptplatine und legen Sie die Hauptplatine schräg in den Computer. 2. Schieben Sie die Hauptplatine in Richtung der Gehäuserückseite, bis die Anschlüsse fest in den Steckplätzen sitzen. 3. Verbinden Sie alle Kabel mit der Hauptplatine. Nächste Schritte 1.
- Seite 85 14. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. ANMERKUNG: Das Service-Tag des Computers ist auf der Hauptplatine gespeichert. Nach einem Austausch der Hauptplatine müssen Sie das Service-Tag im BIOS-Setup eingeben. ANMERKUNG: Wenn die Hauptplatine ausgetauscht wird, werden alle im BIOS-Setup vorgenommenen Änderungen am BIOS rückgängig gemacht.
- Seite 86 Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter 000123347. Treiber und Downloads...
- Seite 87 BIOS-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt.
- Seite 88 Abhängig vom System und den installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. Tabelle 3. System-Setup-Optionen – Menü „Systeminformationen“ Übersicht Precision 7960 Rack Modellname Zeigt den Modellnamen des Systems an. BIOS Version Zeigt die Versionsnummer des BIOS an.
- Seite 89 Tabelle 4. System-Setup-Optionen – Menü „Memory Settings“ (fortgesetzt) Speichereinstellungen Automatische DIMM-Fehlerkorrektur (nach der Paketreparatur) aktiviert Nicht behebbarer Speicherfehler Aktivieren oder Deaktivieren der Optionen für den nicht behebbaren Speicherfehler. Standardmäßig ist diese Option aktiviert. Korrigierbare Fehlerprotokollierung Aktivieren oder deaktivieren der Optionen für korrigierbare Fehlerprotokollierung. Standardmäßig ist diese Option deaktiviert.
- Seite 90 Aktivieren oder Deaktivieren der Optionen für die AVX ICCP Pre-Grant-Lizenz. Standardmäßig ist diese Option deaktiviert. Dell Controlled Turbo (kontrollierter Turbo) Dieses Feld ermöglicht die Steuerung der Dell Controlled Turbo-Einstellungen. Anzahl der Kerne pro Prozessor Standardmäßig ist die Option All ausgewählt.
- Seite 91 Tabelle 5. System-Setup-Optionen – Menü „Processor Settings“ (fortgesetzt) Prozessoreinstellungen Level 3 Cache (Level 3-Cache) Zeigt den Level-3-Cache des Systems an. Anzahl Kerne Zeigt die Anzahl der Kerne des Systems an. Mikrocode Zeigt den Mikrocode des Systems an. Prozessor 2 Family-Model-Stepping Zeigt das Family-Model-Stepping des Prozessors des Systems an.
- Seite 92 Tabelle 8. System-Setup-Optionen – Menü „Boot Settings“ (fortgesetzt) Boot Settings (Starteinstellungen) Generischer USB-Start Aktivieren oder Deaktivieren des generischen USB-Starts. Standardmäßig ist die Option Disabled (Deaktiviert) ausgewählt. Platzhalter für Festplattenlaufwerk Aktivieren oder Deaktivieren des Festplattenplatzhalters. Standardmäßig ist die Option Enable (Aktivieren) ausgewählt. Alle SysPrep-Variablen und -Reihenfolge Zeigt die Meldung an: „Alle SysPrep-Variablen und -Reihenfolge bereinigen“.
- Seite 93 Tabelle 9. System-Setup-Optionen – Menü „Network Settings“ (fortgesetzt) Netzwerkeinstellungen iSCSI Initiator-Name Diese Option ist standardmäßig leer. ISCSI-Gerät 1 Aktivieren oder Deaktivieren des ISCSI-Geräts 1. Standardmäßig ist die Option Disabled (Deaktiviert) ausgewählt. Einstellungen für ISCSI-Gerät 1 Dieses Feld steuert die Konfiguration für das ISCSI-Gerät 1. UEFI NVMe-oF-Einstellungen NVMe-oF Aktivieren oder Deaktivieren von NVMe-oF.
- Seite 94 Tabelle 11. System-Setup-Optionen – Menü „Serial Communication“ Einstellungen für die serielle Kommunikation Serielle Kommunikation Standardmäßig ist die Dropdown-Option Off ausgewählt. Adresse der seriellen Schnittstelle Ermöglicht die Auswahl der Adresse der seriellen Schnittstelle. Standardmäßig ist die Option COM1 ausgewählt. Externer serieller Konnektor Standardmäßig ist die Dropdown-Option Serial Device 1 ausgewählt.
- Seite 95 Tabelle 13. System-Setup-Optionen – Menü „System Security“ (fortgesetzt) Einstellungen für die Systemsicherheit Standardmäßig ist die Option Unlocked ausgewählt. Bootmanager-Kennwort Auswahl des Bootmanager-Kennworts zulassen. Standardmäßig ist die Option Always ausgewählt. TPM Security Auswahl für TPM Security zulassen. Standardmäßig ist die Option On ausgewählt. - TPM-Informationen Standardmäßig ist die Option Typ: 2.0 NTC.
- Seite 96 Aktivieren oder Deaktivieren von Load Legacy Video Option ROM. Standardmäßig ist die Option Disabled (Deaktiviert) ausgewählt. Dell Wyse P25/P45 BIOS-Zugriff Aktivieren oder Deaktivieren des Dell Wyse P25/P45 BIOS-Zugriffs. Standardmäßig ist die Option Enable (Aktivieren) ausgewählt. Anfrage Energiezyklus Ermöglicht die Auswahl der Anfrage des Energiezyklus.
- Seite 97 8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im...
- Seite 98 F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird.
- Seite 99 System- und Setup-Kennwort Tabelle 16. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen.
- Seite 100 Systemabdeckung wieder an. Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung.
- Seite 101 Die SupportAssist-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: ●...
- Seite 102 Systemdiagnoseanzeigen In diesem Abschnitt werden die Systemdiagnoseanzeigen des Precision 7960 Rack aufgeführt. Tabelle 17. Systemdiagnoseanzeigen Blinkmuster Problembes Lösungsvor chreibung schlag LED6 LED5 LED4 LED3 LED2 LED1 LED0 Weiß Weiß Weiß Weiß Blau Weiß Weiß iDRAC- Mehr als Initialisierung 20 Minuten in diesem Status.
- Seite 103 Tabelle 17. Systemdiagnoseanzeigen (fortgesetzt) Blinkmuster Problembes Lösungsvor chreibung schlag LED6 LED5 LED4 LED3 LED2 LED1 LED0 Blau Blau Blau Weiß Weiß Blau Blau Stromausfall Hauptplatine CPU1 austauschen. Blau Blau Blau Weiß Blau Weiß Weiß Stromausfall Hauptplatine CPU1 austauschen. Blau Blau Blau Weiß...
- Seite 104 Tabelle 17. Systemdiagnoseanzeigen (fortgesetzt) Blinkmuster Problembes Lösungsvor chreibung schlag LED6 LED5 LED4 LED3 LED2 LED1 LED0 austausc hen. 2. Stromkab el der Rückwan dplatine austausc hen. 3. Rückwan dplatine austausc hen. Blau Weiß Blau Weiß Weiß Weiß Blau Stromausfall Hauptplatine Hauptplatine austauschen.
- Seite 105 SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.
- Seite 106 Weitere Informationen über Dell SupportAssist OS Recovery finden Sie im Benutzerhandbuch zu Dell SupportAssist OS Recovery unter www.dell.com/serviceabilitytools. Klicken Sie auf SupportAssist und klicken Sie dann auf SupportAssist OS Recovery. Zurücksetzen der Echtzeituhr (RTC) Mit der Funktion zum Zurücksetzen der Echtzeituhr (Real Time Clock) können Sie oder der Servicetechniker die kürzlich eingeführten Systeme Dell Latitude und Precision in bestimmten Kein POST/Kein Start/Kein Strom-Situationen wiederherstellen.
- Seite 107 6. Schalten Sie das Modem ein. 7. Schalten Sie den Computer ein. Fehlerbehebung...
- Seite 108 Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.
