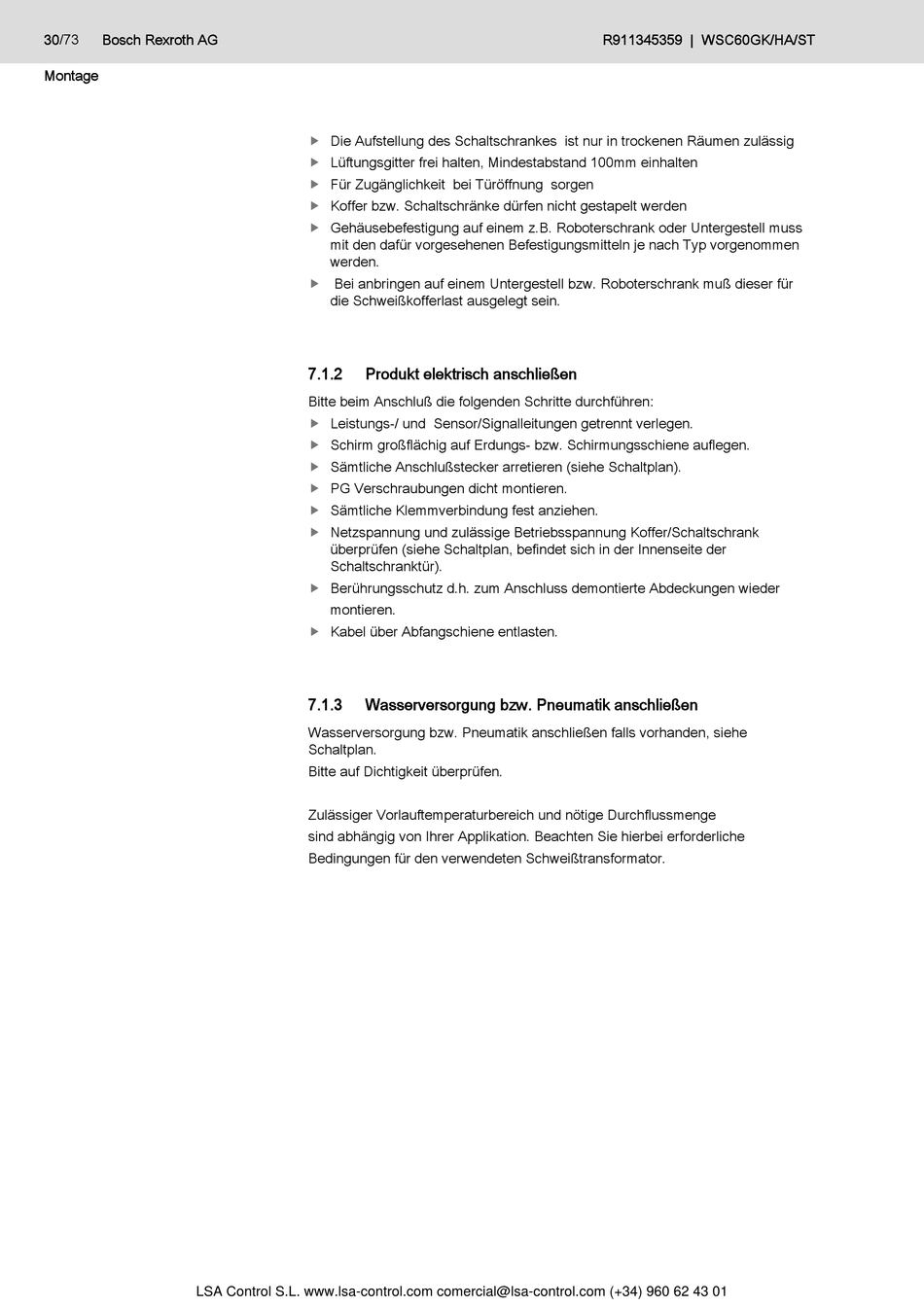

30/73 Bosch Rexroth AG
Montage
LSA Control S.L. www.lsa-control.com comercial@lsa-control.com (+34) 960 62 43 01
Die Aufstellung des Schaltschrankes ist nur in trockenen Räumen zulässig

Lüftungsgitter frei halten, Mindestabstand 100mm einhalten

Für Zugänglichkeit bei Türöffnung sorgen

Koffer bzw. Schaltschränke dürfen nicht gestapelt werden

Gehäusebefestigung auf einem z.B. Roboterschrank oder Untergestell muss

mit den dafür vorgesehenen Befestigungsmitteln je nach Typ vorgenommen
werden.
Bei anbringen auf einem Untergestell bzw. Roboterschrank muß dieser für

die Schweißkofferlast ausgelegt sein.
7.1.2 Produkt elektrisch anschließen
Bitte beim Anschluß die folgenden Schritte durchführen:
Leistungs-/ und Sensor/Signalleitungen getrennt verlegen.

Schirm großflächig auf Erdungs- bzw. Schirmungsschiene auflegen.

Sämtliche Anschlußstecker arretieren (siehe Schaltplan).

PG Verschraubungen dicht montieren.

Sämtliche Klemmverbindung fest anziehen.

Netzspannung und zulässige Betriebsspannung Koffer/Schaltschrank

überprüfen (siehe Schaltplan, befindet sich in der Innenseite der
Schaltschranktür).
Berührungsschutz d.h. zum Anschluss demontierte Abdeckungen wieder

montieren.
Kabel über Abfangschiene entlasten.

7.1.3 Wasserversorgung bzw. Pneumatik anschließen
Wasserversorgung bzw. Pneumatik anschließen falls vorhanden, siehe
Schaltplan.
Bitte auf Dichtigkeit überprüfen.
Zulässiger Vorlauftemperaturbereich und nötige Durchflussmenge
sind abhängig von Ihrer Applikation. Beachten Sie hierbei erforderliche
Bedingungen für den verwendeten Schweißtransformator.
R911345359 | WSC60GK/HA/ST
