Powerpeak FET8324P Gebrauchsanweisung Seite 8

Nr. Omschrijving
71 Inbusbout
35 Inbusbout
47 Inbusbout
113 Bout
30 Inbusbout
22 Sluitring
21 Sluitring
28 Gegolfde sluitring
49 Sluitring
16 Afstandbus
24 Halfronde sluitring

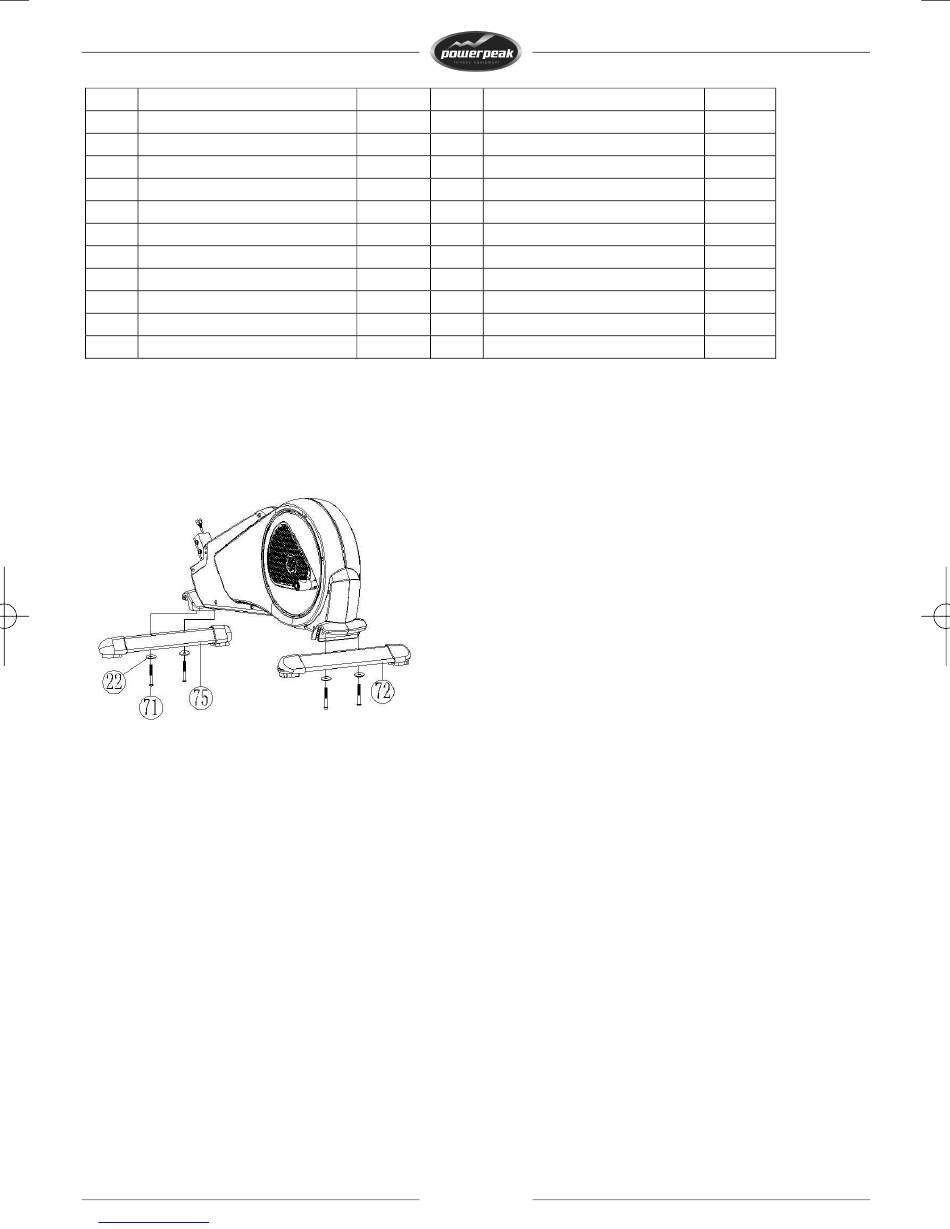

Stap 1: het monteren van de voorste en achterste stabilisator
Bevestig de voorste stabilisator (75) aan het basisframe (114) met twee inbusbouten (71) en twee
sluitringen (22).
Bevestig de achterste stabilisator (72) aan het basisframe (114) met twee inbusbouten (71) en twee
sluitringen (22).
Stap 2: het monteren van de stuurbuis en het verbinden van de handpulskabel
Breng de stuurbuis (10) in verticale positie. Plaats de afdekkap van de stuurbuis (25) aan de onderzijde
over de stuurbuis (10). Houd de bovenste handpulskabel (9) aan de bovenzijde uit de stuurbuis totdat
deze verbonden is.
Verbind de bovenste handpulskabel (9) met de onderste handpulskabel (101).
Plaats de stuurbuis (10) in het basisframe (114) en zet de stuurbuis (10) vast met zes schroeven (23),
twee halfronde sluitringen (24) en vier sluitringen (22).
Downloaded from www.Manualslib.com
Aantal
4
4
2
4
2
6
2
2
4
1
4
manuals search engine
Nr. Omschrijving
12 Sluitring
15 Veersluitring
37 Nylon moer
50 Nylon moer
78 Schroef
77 Stalen afdekking
17 T‐vormige knop
108 Inbussleutel 6 mm
109 Inbussleutel 5 mm
110 Dopsleutel
111 Moersleutel
8
Aantal
2
2
6
4
1
1
1
2
1
1
1
