Powerpeak FET8324P Gebrauchsanweisung Seite 48

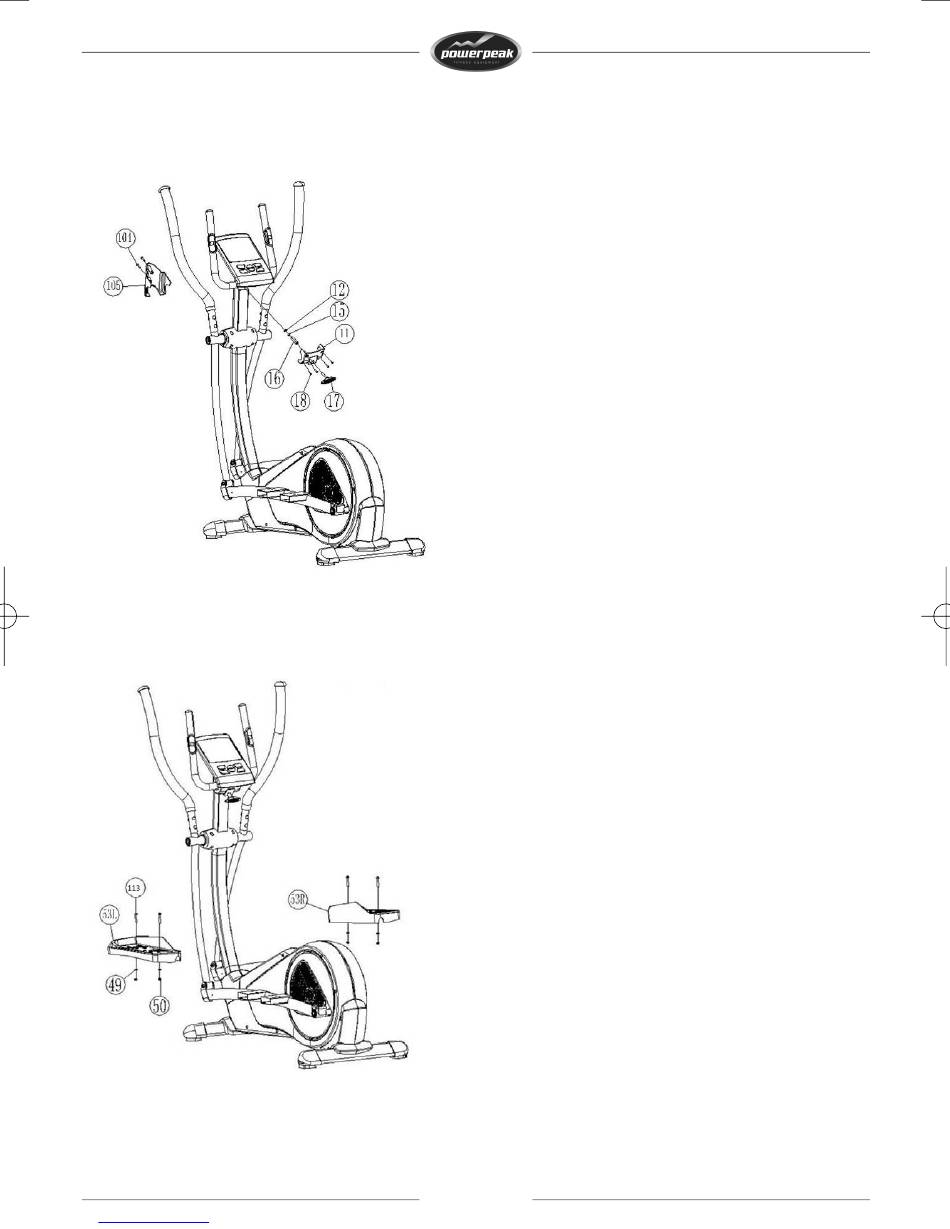

Schritt 8: Montage der Abdeckkappe Lenker
Platzieren Sie dem T‐förmigen Knopf (17) in die Abdeckung (11). Bringen Sie dann den Abstandhalter
(16), die Federscheibe (15) und die Unterlegscheibe (12) an dem T‐förmigen Knopf an. Befestigen Sie die
Abdeckkappen (105 + 11) mit zwei Schrauben (104) und vier Bolzen (18).
Schritt 9: Montage der Pedale
Befestigen Sie das linke Pedal (53L) an der linken Pedalstange mit zwei Inbusschrauben (111), zwei
Unterlegscheiben (49) und zwei Nylon Muttern (50).
Montieren Sie das rechte Pedal (53R) genauso.
