Powerpeak FET8324P Gebrauchsanweisung Seite 44

Nr. Umschreibung
71 Inbusschraube
35 Inbusschraube
47 Inbusschraube
113 Bolzen
30 Inbusschraube
22 Unterlegscheibe
21 Unterlegscheibe
28 Gebogene Unterlegscheibe 2
49 Unterlegscheibe
16 Abstandhalter
24 Halbrunde Unterlegscheibe

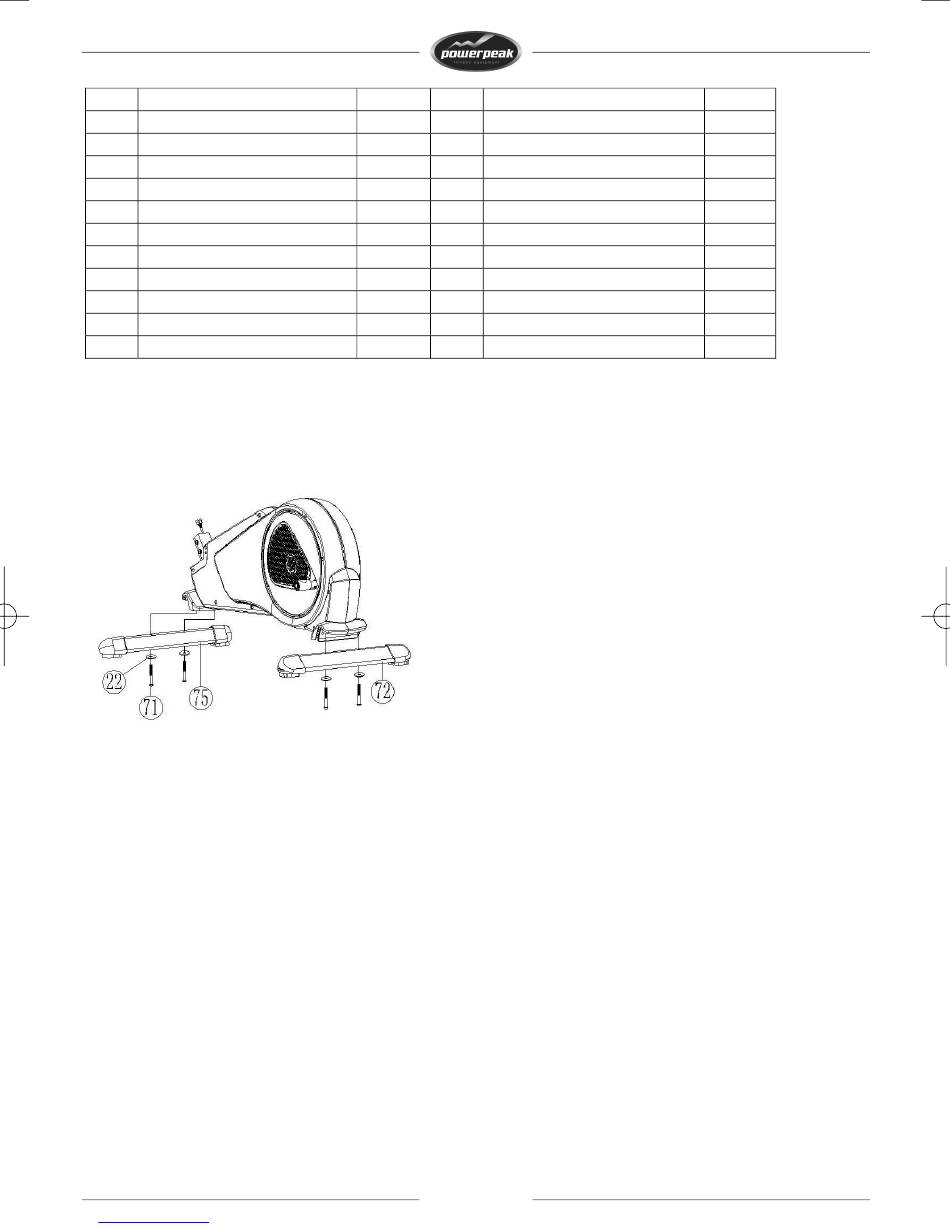

Schritt 1: Montage des vorderen und hinteren Stabilisators
Befestigen Sie den vorderen Stabilisator (75) am Hauptrahmen (114) mit zwei Inbusschrauben (71) und
zwei Unterlegscheiben (22).
Befestigen Sie den hinteren Stabilisator (72) am Hauptrahmen (114) mit zwei Inbusschrauben (71) und
zwei Unterlegscheiben (22).
Schritt 2: Montage des Lenkerstange und Anschluss der Handpulskabel
Den Lenkerstange (10) in eine vertikale Position bringen. Platzieren Sie die Kunststoffabdeckkappe (25)
an der Unterseite des Lenkerstanges (10). Lassen Sie das oberer Handpulskabel (9) vom Lenkerstange
hängen, bis es angeschlossen ist.
Schließen Sie das oberer Handpulskabel (9) an das unterer Handpulskabel (101) an.
Platzieren Sie den Lenkerstange (10) im Hauptrahmen (105) und befestigen Sie den Lenkerstange (10)
mit sechs Schrauben (23), zwei halbrunde Unterlegscheiben (24) und vier Unterlegscheiben (22).
Downloaded from www.Manualslib.com
Anzahl
4
4
2
4
2
6
2
4
1
4
manuals search engine
Nr. Umschreibung
12 Unterlegscheibe
15 Federscheibe
37 Nylon Mutter
50 Nylon Mutter
78 Schraube
77 Stahlabdeckung
17 T‐förmige Knopf
108 Inbusschlüssel 6 mm
109 Inbusschlüssel 5 mm
110 Steckschlüssel
111 Maulschlüssel
44
Anzahl
2
2
6
4
1
1
1
2
1
1
1
