Powerpeak FET8324P Gebrauchsanweisung Seite 45

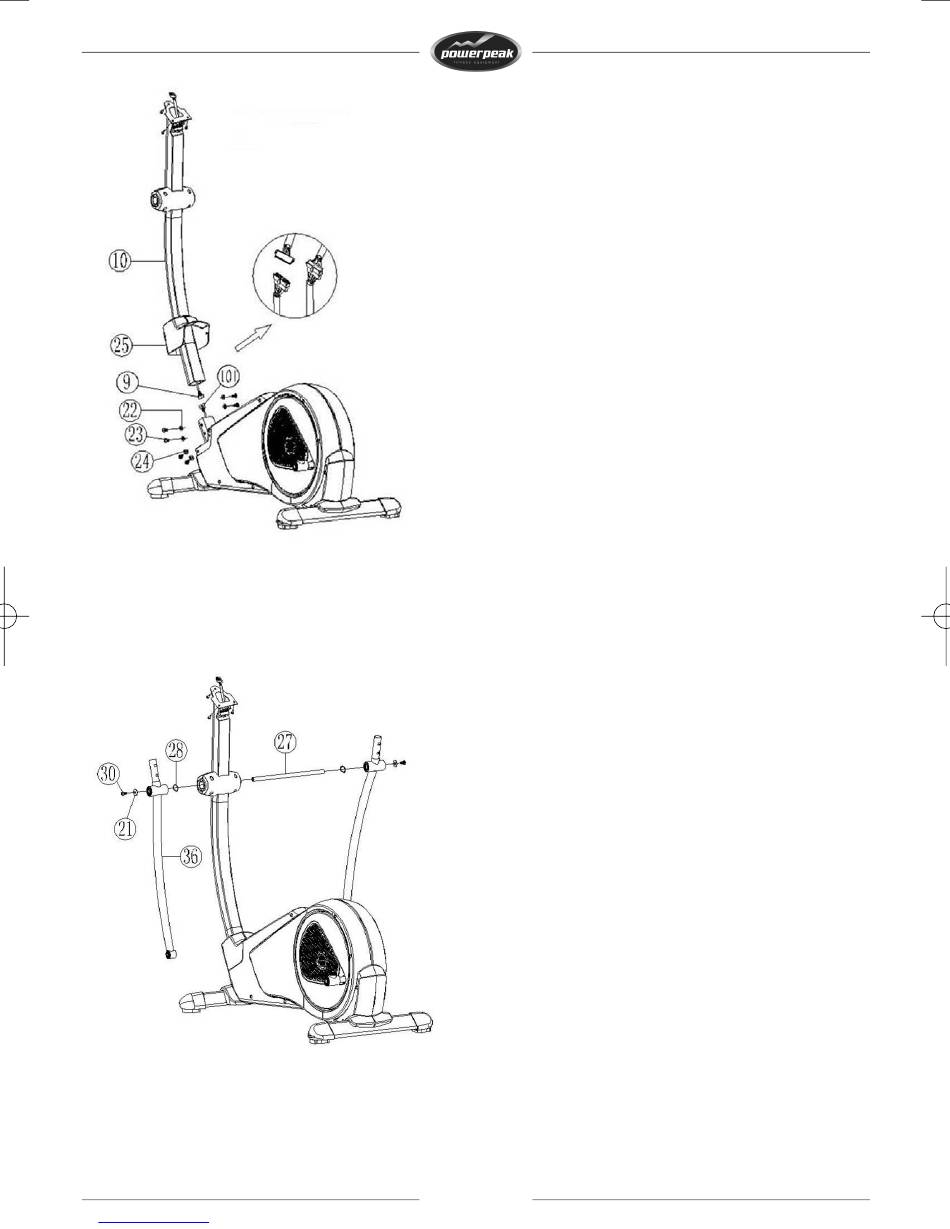

Schritt 3: Montage der Stangen der beweglichen Griffe
Schieben Sie die Drehachse (27) durch den Lenkstange. Bringen Sie einen gebogene Unterlegscheibe (28)
an der linken Seite der Drehachse (27) an. Schieben Sie dann die Stange des linken, beweglichen Griffs
(36L) über die Drehachse (27) und sichern Sie diese mit einem Unterlegscheibe (21) und einer
Inbusschraube (30).
Montieren Sie den rechten beweglichen Griff (36R) genauso.
45
