F
F
sèche
pulvérisation.
6. Graissage – huiler chaque jour le
Buse (2) et aiguille (9) – Déposer les pièces
dans l'ordre suivant : 7, 8, 9, 1 et 2.
Remplacer
endommagées. Pour la repose, inverser
l'ordre. Le couple de serrage recommandé
de la buse (2) est 9,5-12 Nm.
Presse-étoupe – Déposer les pièces 7, 8, et
9. Dévisser la cartouche (4). Poser une
cartouche neuve et la visser à la main.
Reposer les pièces 9, 8 et 7, puis serrer la
cartouche (4) avec une clé, suffisamment
pour assurer l'étanchéité tout en permettant
à l'aiguille de bouger librement. Lubrifier à
l'huile de pistolet.
Kit joint de soupape d'air (16) – (voir les
photos 1 à 28).
1. Retirer le bouton de réglage (7), le
ressort (8) et l'aiguille (9).
2. Desserrer le logement (10).
3. Déposer le logement (10) et le ressort de
la soupape d'air.
4. Déposer la soupape (11).
5. A l'aide de l'outil d'entretien SPN-7,
engager la rainure derrière le siège de la
soupape.
6. Déposer le siège de la soupape.
7. Extraire le joint avant de la soupape d'air
en le poussant du doigt.
8. Retourner le pistolet pour faire tomber le
joint.
9. Placer un joint avant neuf sur l'outil
d'entretien.
10. Poser le joint neuf sur le corps du pistolet

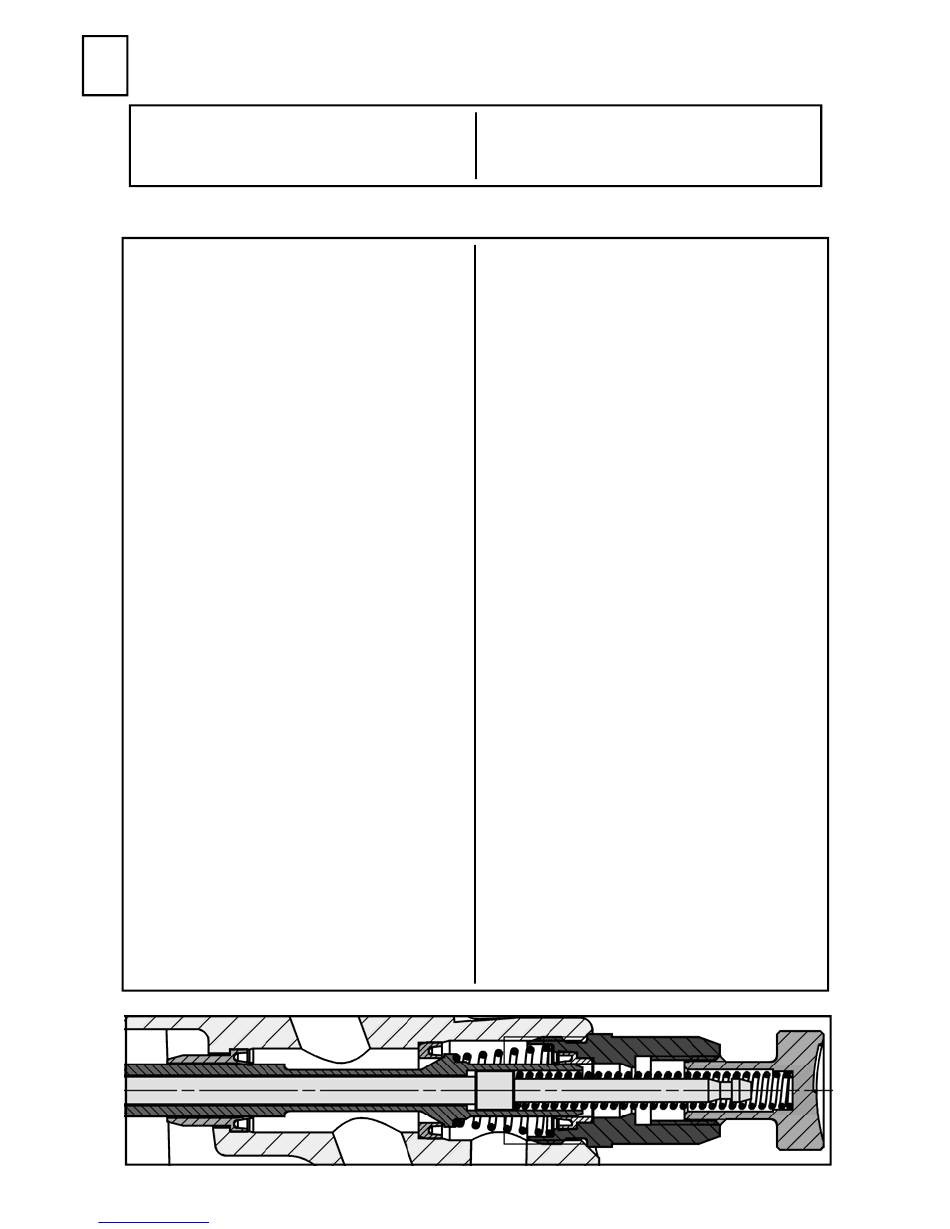

FIG 2
© 2005 ITW Finishing Systems and Products
Downloaded from
www.Manualslib.com
risque
de
déformer
Remplacement de pièces
les
pièces
usées
manuals search engine
la
goujon/la vis (6), l'aiguille (9) et la
soupape d'air (11).
et appuyer fermement dessus pour bien
l'engager.
ou
11. Placer un siège de soupape neuf sur
l'outil d'entretien.
12. Poser le siège de soupape sur le corps
du pistolet.
13. Retirer le joint de soupape d'air arrière
du logement (10) à l'aide d'un instrument
crochu.
14. Placer un joint neuf sur l'outil d'entretien.
15. Poser le joint dans le logement (10).
16. Remettre la tige (11).
17. Reposer le ressort de soupape et visser
le logement (10).
18. Serrer le logement.
19. Monter l'aiguille (9).
20. Monter le ressort (8) et le bouton (7).
21. Régler le presse-étoupe de l'aiguille (4)
avec une clé de façon à assurer
l'étanchéité mais à ne pas gêner le
mouvement de l'aiguille. Lubrifier à l'huile
de pistolet.
Valve de réglage de jet (5) – Attention :
toujours s'assurer que la valve est en
position d'ouverture maximum en tournant la
vis à fond dans le sens anti-horaire avant la
pose sur le corps.
Sélection de chapeau d'air / buse
Se
reporter
aux
fabricant du produit de revêtement ou visiter
le site Web d'ITW Finishing UK :
www.itweuropeanfinishing.com
26
recommandations
du
