DeVilbiss GTI PRO Lite HVLP Bedienungsanleitung
Inhaltsverzeichnis
DE
BEDIENUNGSANLEITUNG

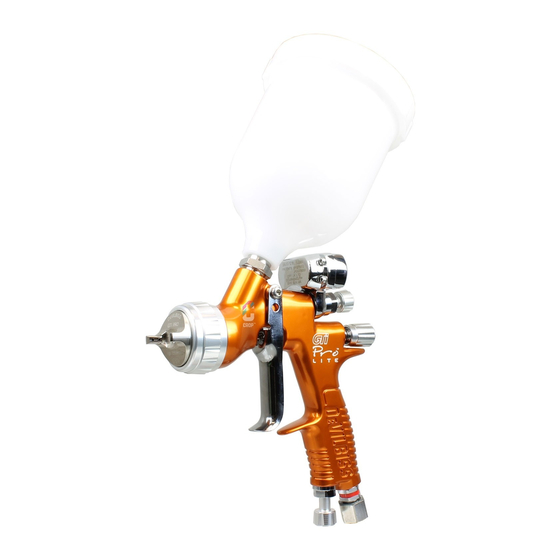

DEVILBISS GTI PRO Lite
HVLP- und High Efficiency-
Fliessbecherspritzpistole
II 2 G X
WICHTIG! VERMEIDEN SIE BESCHÄDIGUNGEN
Der Kunde ist dafür verantwortlich, dass alle Anwender sowie das Wartungspersonal sich mit diesen
Anweisungen vertraut machen.
Falls Sie zusätzliche Exemplare dieser Anweisungen benötigen, setzen Sie sich bitte mit ihrem
DeVilbiss-Händler vor Ort in Verbindung.
BITTE LESEN VOR DEM BETRIEB DIESES PRODUKTS VON DEVILBISS ALLE
ANWEISUNGEN SORGFÄLTIG DURCH.
1/24
SB-E-2-861 R1.2
Inhaltsverzeichnis
Verwandte Anleitungen für DeVilbiss GTI PRO Lite HVLP
Inhaltszusammenfassung für DeVilbiss GTI PRO Lite HVLP
- Seite 1 Der Kunde ist dafür verantwortlich, dass alle Anwender sowie das Wartungspersonal sich mit diesen Anweisungen vertraut machen. Falls Sie zusätzliche Exemplare dieser Anweisungen benötigen, setzen Sie sich bitte mit ihrem DeVilbiss-Händler vor Ort in Verbindung. BITTE LESEN VOR DEM BETRIEB DIESES PRODUKTS VON DEVILBISS ALLE ANWEISUNGEN SORGFÄLTIG DURCH. 1/24 SB-E-2-861 R1.2...
-
Seite 2: Funktionsbeschreibung
FUNKTIONSBESCHREIBUNG Die GTi PRO Lite-Spritzpistole ist eine Profi-Spritzpistole, deren Design eine EPA-kompatible High Efficiency-Technologie oder eine HVLP-Technologie umfasst. Die HVLP-Technologie reduziert „Overspray“ und begrenzt den Luftkappendruck auf 0,7 bar [10 psi]. Die High Efficiency-Technologie ist EPA-konform, da eine Übertragungsleistung über 65 % erzielt wird. SPEZIFIKATIONEN LUFTEINLASSDRÜCKE Max. -
Seite 3: Eu-Konformitätserklärung
Produktbeschreibung / Gegenstand der GTi Pro Lite™ Erklärung: Dieses Produkt ist für den Einsatz mit Lösungsmittelbasierte und wasserlösliche Materialien folgenden Materialien vorgesehen: Geeignet für den Einsatz in Zone 1 / Zone 2 Gefahrenbereichen: Schutzniveau: II 2 G X Einzelheiten zur und Position der benannten Element Materials Technology (0891) Stelle: Einreichen der technischen Unterlagen... - Seite 4 In diesem Artikeldatenblatt werden wichtige Sicherheitsinformationen mit den Worten WARNUNG, ACHTUNG und HINWEIS hervorgehoben: WARNUNG ACHTUNG HINWEIS Gefahren oder gefährliche Verfahren, die zu Gefahren oder gefährliche Verfahren, die zu Wichtige Informationen zur Installation, zum schweren oder tödlichen Körperverletzungen leichten Körperverletzungen oder Sachschäden Betrieb und zur Wartung.
- Seite 5 GTi PRO Lite ARTIKELNUMMERFORMAT UND LEITFADEN ZUR TEILEAUSWAHL FÜR SPRITZPISTOLE PROLT TE10 Fließbecher FARBE Schwarz Blau LUFTKAPPE Gold High Efficiency High Efficiency HVLP Siehe Tabelle 1 FLÜSSIGKEITSSPITZE Größe Siehe Tabelle 2 TABELLE 1 GTi Pro Lite™ LUFTKAPPENLEISTUNG Empfohlener Typische Luftkappe und Typ Artikelnummer Luftverbrauch Einlassluftdruck...
-
Seite 6: Explosionszeichnung
EXPLOSIONSZEICHNUNG 6/24 SB-E-2-861 R1.2... -
Seite 7: Teileliste
TEILELISTE ARTIKELNU REF. BESCHREIBUNG MENGE MMER SPRENGRING GLEITRING HALTERINGDICHTUNG PRO-420-K HALTERINGBAUGRUPPE LUFTKAPPE JGA-156-K5 FEDERKLEMME (5 STÜCK) SIEHE LUFTKAPPE UND HALTERING TABELLE SIEHE FLÜSSIGKEITSSPITZE TABELLE SN-41-K TRENNPLATTE SPRÜHKOPF SN-18-1-K2 DICHTRING (2 STÜCK) SN-69-K SPRÜHKOPFKIT NADELDICHTUNG DICHTFEDER PACKUNGSMUTTER SN-404-K KIT MIT PACKUNG, FEDER & PACKUNGSMUTTER VORDERE VENTILDICHTUNG VENTILSITZ LUFTVENTILSCHAFT... - Seite 8 TEILELISTE (Fortsetzung) ARTIKELNU REF. BESCHREIBUNG MENGE MMER SN-26-K4 FARB-ID-RINGE (4 FARBEN) SN-9-K LUFTEINLASS ABZUGSSCHRAUBE ABZUG ABZUGSBOLZEN SP-617-CR-K KIT MIT ABZUGSBOLZEN UND SCHRAUBE VENTILKÖRPER EINSTELLRAD FÜR STRAHLREGULIERVENTIL PRO-406-K STRAHLREGULIERVENTIL KGP-5-K5 FILTER (5 STÜCK) FLIESSBECHER GFC-402 FLIESSBECHERDECKEL GFC-2-K5 TROPFLOSER DECKEL (5 Stück) GFC-501 FLIESSBECHER-KIT WARTUNGSWERKZEUG LUFTVENTIL...
- Seite 9 Die Pistole ist nicht zur Verwendung mit stark ätzenden und/oder aggressiven Materialien bestimmt. • Um eine vorzeitige Verschlechterung der Bauteile zu vermeiden, empfiehlt DeVilbiss das Waschen der Pistole in einer neutralen Reinigungslösung (pH-Wert 6 bis 8). • Die Pistole ist nicht zur Reinigung in einem Ultraschall-Bad ausgelegt.
- Seite 10 HINWEIS Abhängig von der Schlauchlänge müssen Sie ggf. einen Schlauch mit einem größeren Innendurchmesser verwenden. Schließen Sie ein Luftmanometer an den Pistolengriff an. Wenn der Abzug an der Spritzpistole betätigt ist, passen Sie den Druck nach Bedarf an. Verwenden Sie nur den Druck, der für das Zerstäuben des Beschichtungsstoffes benötigt wird.
- Seite 11 DEMONTAGE VON SPITZE UND NADEL HINWEIS Wenn Sie die Flüssigkeitsspitze oder -nadel auswechseln, müssen gleichzeitig auch die entsprechenden Dichtungen ausgewechselt werden. Abgenutzte Teile können zu undichten Stellen (d. h. Flüssigkeitsaustritt) führen. Nicht zu fest anziehen. ACHTUNG Um Schäden an der Flüssigkeitsspitze oder -nadel zu vermeiden, muss eines der folgenden Verfahren angewendet werden: Betätigen Sie den Abzug und halten Sie ihn, während Sie die Flüssigkeitsspitze anziehen oder lösen;...
- Seite 12 DEMONTAGE DES LUFTVENTILS 12/24 SB-E-2-861 R1.2...
- Seite 13 MONTAGE DER LUFTVENTILDICHTUNGEN 13/24 SB-E-2-861 R1.2...
- Seite 14 DEMONTAGE DER PACKUNG 12/24 DEMONTAGE DES LUFTVENTILS STRAHLREGULIERERSATZ 14/24 SB-E-2-861 R1.2...
- Seite 15 FEHLERSUCHE MECHANISCHE LEISTUNG ALLGEMEINE FEHLER URSACHE BEHEBUNG Kein Luftdruck an der Luftzufuhr und Luftleitung Spritzpistole. prüfen. Sprüht nicht. Das Nadeleinstellrad ist nicht Das Nadeleinstellrad öffnen. weit genug geöffnet. Die Auswahltabelle für die Es ist eine falsche Nadel an die Flüssigkeitsspitze/Nadel Spritzpistole angebracht.
- Seite 16 Beim Abnehmen der Luftkappe vom Haltering darf nicht der Ringsitz vom Haltering entfernt werden. Die Teile können ggf. beschädigt werden. Wischen Sie diese Teile einfach ab und bauen Sie diese mit einer neuen oder gereinigten Luftkappe zusammen. FEHLER DER URSACHE BEHEBUNG FLÜSSIGKEITSVERSORGUNG Innerer Sitz der...
- Seite 17 FEHLER DER LUFTVERSORGUNG URSACHE BEHEBUNG Der Schaft des Luftventils ist Luftventilschaft entfernen und verunreiningt und sitzt nicht Ventilschaft und Auflageflächen richtig. gründlich reinigen. Eine geringe Menge Luft entweicht an der Luftkappe, wenn der Auslöser nicht betätigt ist. Die Dichtung des Luftventilschafts ist beschädigt Auswechseln.
- Seite 18 FEHLERSUCHE SPRÜHLEISTUNG FEHLER URSACHE BEHEBUNG Zu dickes Sprühmuster oben oder unten. Materialansammlung auf Kappe oder Spitze in geeignetem Luftkappe; Kappenlöcher, Lösungsmittel einweichen und mittlere Löcher oder Düsen gründlich reinigen. verstopft. Materialansammlung auf Außenseite der Flüssigkeitsspitze Flüssigkeitsspitze oder -kappe oder teilweise verstopfte falls nötig austauschen.
- Seite 19 Zu dickes Sprühmuster in Das Ventil zur Regulierung des Nach links heraus drehen, um der Mitte. Sprühmusters ist zu niedrig das richtige Sprühmuster zu eingestellt. erhalten. Reduzieren Sie die Beschichtungsstoffzufuhr, indem Beschichtungsfluss zu hoch. Sie die Einstellschraube nach rechts drehen. Flüssigkeitsdruck reduzieren.
- Seite 20 Zu dickes Sprühmuster mit runden Ausformungen an den Enden. Verwenden Sie eine kleinere Flüssigkeitsspitze oder Flüssigkeitsfluss ist zu hoch. verwenden Sie eine andere Luftkappe. Zu hoher Zerstäubungsluftdruck. Verringern Sie den Luftdruck. Zu starker Rückfluss. Abstand zwischen Lackierpistole Abstand prüfen (in der Regel und Oberfläche ist zu groß.
-
Seite 21: Abmessungen
ABMESSUNGEN 21/24 SB-E-2-861 R1.2... - Seite 22 NOTIZEN 22/24 SB-E-2-861 R1.2...
- Seite 23 NOTIZEN 23/24 SB-E-2-861 R1.2...
- Seite 24 Niederlassung von Finishing Brands (siehe Liste unten). Finishing Brands behält sich das Recht vor, die technischen Daten der Geräte ohne vorherige Ankündigung zu ändern. DeVilbiss®, Ransburg®, MS®, BGK® und Binks® sind eingetragene Warenzeichen von Carlisle Fluid Technologies, Inc.,dba Finishing Brands.
