DeVilbiss GTi Betriebsanleitung
Gravity spraygun
Verwandte Anleitungen für DeVilbiss GTi
Inhaltszusammenfassung für DeVilbiss GTi
-

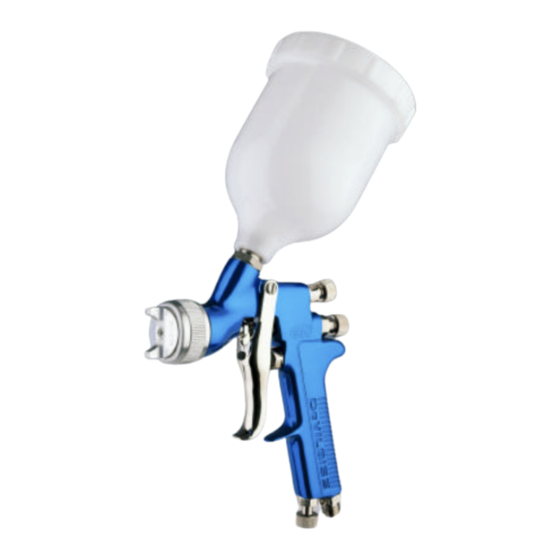

Seite 8: Gti - Fließbecher-Spritzpistole
(Devilbiss Trans-Tech® oder HVLP) eingesetzt, um den Farbnebel zu verringern und den Auftragswirkungsgrad zu verbessern. Düsen und Nadeln sind aus rostfreiem Stahl. Die GTi Fließbecher-Spritzpistole ist gemäß Richtlinie ATEX 94/9/EG, Schutzstufe II 2 G X zugelassen und kann in den Zonen 1 und 2 eingesetzt werden. -
Seite 9: Sicherheitshinweise
SICHERHEITSHINWEISE Augenschutz muss immer beim Feuer und Explosionen Lackieren oder bei der Reinigung Lösemittel Beschichtungsstoffe getragen werden. können leicht entflammbar oder brennbar sein, wenn sie verspritzt oder versprüht werden. Handschuhe müssen immer beim Schlagen Sie IMMER die Anweisungen des Lackieren oder bei der Reinigung Herstellers für den Beschichtungsstoff und getragen werden. - Seite 10 KGP-12-K5 Luftventilkegel JGS-431-1 Feder (5 Stück) JGV-262-K5 * verfügbare Luftkappen: Nr. 115 (HVLP) und 110 (Trans -Tech) ** verfügbare Größen: GTI-213-...0.85, 1.0, 1.1, 1.2, 1.3, 1.4, 1.5 mm GTI-214-...1.6, 1.8, 2.0, 2.2 mm © 2003 ITW Finishing Systems and Products...
-
Seite 11: Technische Daten
Technische Daten Lufteingang - Universal 1/4“ BSP und NPS Maximaler, statischer Einlassluftdruck - = 9 bar (130 psi) Nominaler Pistolendruck bei abgezogener Pistole - 2 bar (29 psi) Maximale Einsatztemperatur: 40º C Pistolengewicht - 580 g Fertigungsmaterialien Pistolenkörper Eloxiertes Aluminium Düse Rostfreier Stahl Farbnadel... -
Seite 12: Betrieb
Inbetriebnahme Wichtig: Um zu gewährleisten, dass Sie die wird empfohlen. Der Schlauch muss elek- Geräte in erstklassigem Zustand erhalten, trisch leitend sein. Prüfen Sie die elektrische wurden sie mit einer Schutzschicht überzogen. Leitfähigkeit von der Spritzpistole zur Erde Spülen Sie die Geräte vor dem Gebrauch mit einem Ohmmeter. -
Seite 13: Austausch Von Teilen
Wartungsöl, silikonfrei (Flasche mit 75 ml) – Bestell-Nr. 6-428 Schmierfett, silikonfrei (Tube mit 50 g) – Bestell-Nr. AGMD-010 Düsensatz – Bestell-Nr. GTI-450-...-.. (bitte Luftkappe und Düsengröße angeben) Filter für Lufteingang – Bestell-Nr. HAF-507 Viskositäts -Messbecher DIN4 (2 Stück) - Bestell-Nr. 7000-114-K2 Handreinigungstücher SCRUBS (6 Eimer à...
