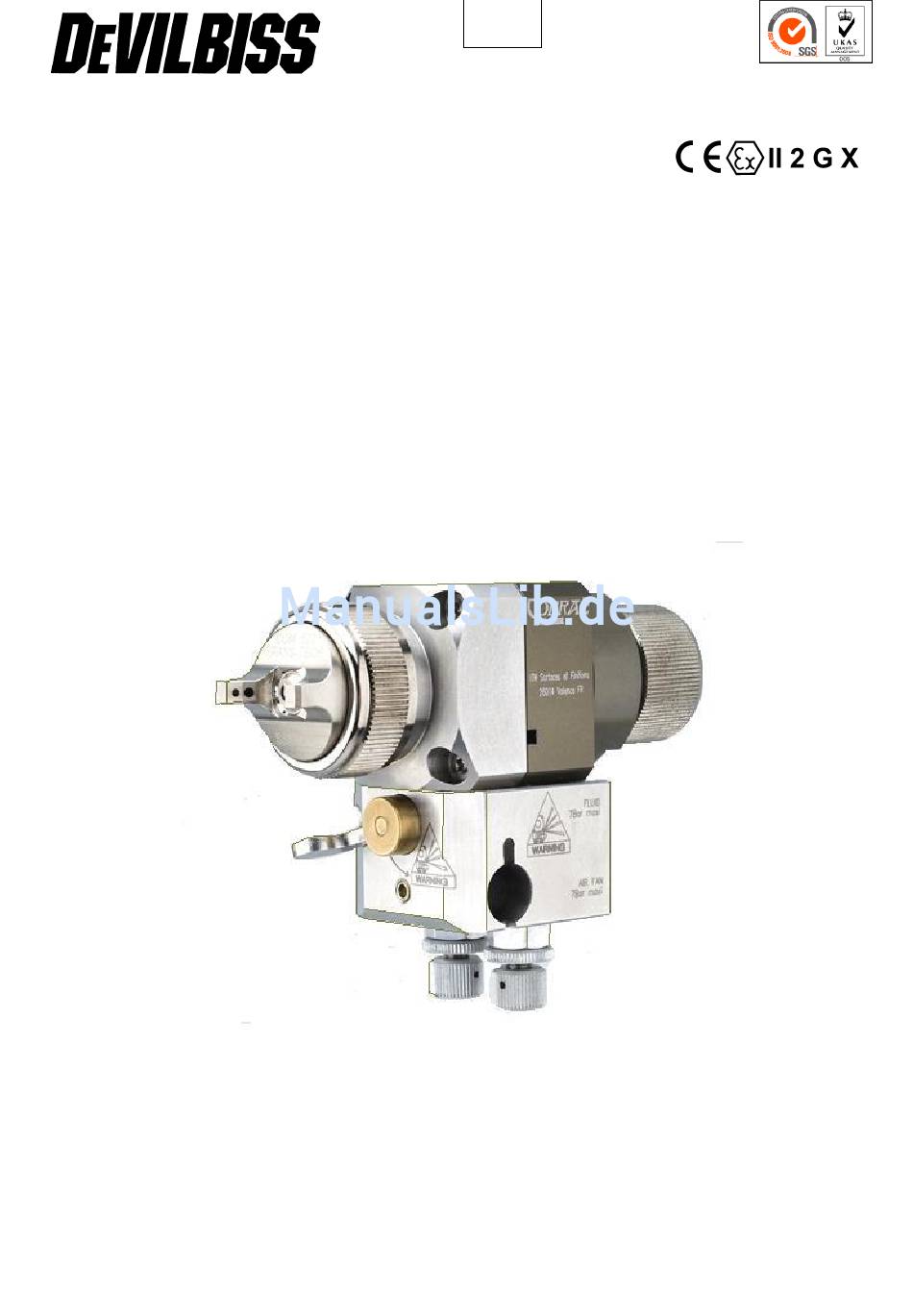

- Seite 1 SB-E-2-CBA2 ISS.13 Bedienungsanleitung Cobra 2 – Bedienungsanleitung...
-
Seite 2: Eg-Konformitätserklärung

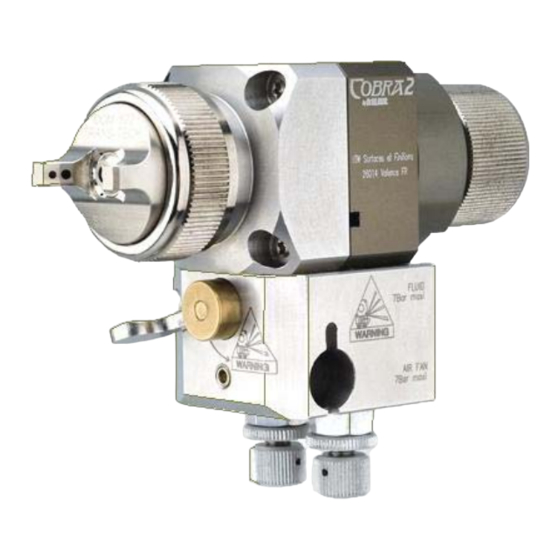

Diese Spritzpistole entspricht der Richtlinie ATEX 94/9/EG, Schutzniveau II 2 G X T6 und kann in den Zonen 1 & 2 benutzt werden. Die Spritzpistole Cobra 2 ist für konventionelle, HVLP & Trans-Tech. Cobra 2 verfügt über eine Vierteldrehung-Schnelltrennvorrichtung, dadurch wird die Wartungs- und Einstellzeit erheblich reduziert. -
Seite 3: Betrieb
SICHERHEITSWARNUNGEN Feuer und Explosionen Lösemittel und Beschichtungsstoffe können leicht entflammbar oder brennbar sein, wenn sie verspritzt oder versprüht werden. Schlagen Sie IMMER die Anweisungen des Herstellers für den Beschichtungsstoff und die COSHH-Blätter nach, bevor Sie diese Geräte benutzen. Anwender müssen sämtliche örtlichen nationalen... - Seite 4 ERSATZTEILLISTE: Stü Teil Ref.-Nr. Bezeichnung Siehe nachfolgende Abbildung und Tabelle. SP-100-xxx-COM-K Luftkappe mit Haltering, Dichtungen. Flüssigkeitsspitze mit Luftabscheiderdichtung SP-247S-xx-K Ø 2,2 / 2,8 für Luftkappe 470 SP-200S-xx-K Ø 0,6 / 0,85 / 1,0 / 1,2 / 1,4 / 1,6 /1,8 / 2,2 / 2,8 SP-259S-xx-K Ø...
- Seite 5 Patent No. FR2872717 © 2014 Finishing Brands UK Ltd.
- Seite 6 OPTIONALE ERSATZTEILE LUFTKAPPEN-SORTIMENT Pressluftverbrauch Durchflussrate Strahlgröße Luftkappe (ml / min) (mm) (L / min) (bar) konventionelle SP-100-430-COM-K 200 - 280 konventionelle SP-100-443-COM-K 200 - 300 konventionelle SP-100-462-COM-K 500 - 3000 konventionelle SP-100-470-COM-K 500 - 1800 konventionelle SP-100-497-COM-K 200 - 600 130 –190 SP-100-500R-COM-K H V L P...
- Seite 7 Modellartikelnummer – – CBA2 12 - [FPG] Sprühpistolentyp – Luftkappe – Spitzendurchmesser - [Optionen] OPTIONEN F – Keine Nadeleinstellung (26) P – Keine Luftflussventile (13). Mit Stopfen (32) G – Nur Sprühpistole, kein Verteiler (27) Sprühpistolentyp CBA2 – XXX– XX : Sprühpistole, komplett mit Anschlussplatte CBA2U –...
-
Seite 8: Bedienung
INBETRIEBNAHME Schlauchleitungen Für Zerstäuberluft und Steuerluft sind separate Luftleitungen mit Druckluftfilter einzusetzen. Schließen Sie alle Luft- und Materialschläuche an der Rückseite Platte an (1/8” BSP): (Siehe Abbildung) Steuerluft ‘C = Cyl’ über ein Kontrollventil anschließen. Das Kontrollventil soll so nahe wie möglich an die Pistole montiert werden, oder es muss ein zusätzliches Schnellauslassventil in der Leitung installiert werden. -
Seite 9: Vorbeugende Instandhaltung
6. Wenn das Ergebnis (25) zu nass ist, den Einstellknopf der Nadel im Uhrzeigersinn drehen, um die Produktmenge zu verringern, oder den Druck des Produktes senken. Wenn die Zerstäubung nicht fein genug ist, den Luftzufuhrdruck erhöhen. Wenn die Zerstäubung zu fein ist, den Zufuhrdruck senken. - Seite 10 Stopfbuchse (9) Die Luftkappe (1), die Düse (2) und den Luftverteilerring von der Vorderseite der Spritzpistole abschrauben. Die vier Stellschrauben des Kopfs (6). herausnehmen. Den Kopf (8) beiseite legen und die Buchsendichtung (9) mit einem Stößel von 5,5mm nach vorne stoßen, um sie zu entnehmen.
- Seite 11 OPTIONEN Spritzpistole ohne Nadeleinstellung Bausatzreferenz : SPA-7-K Dieser Bausatz umfasst eine Blende und einen Anschlag als Ersatz für die Teile 19, 20, 21, 24 und 25 der Einzelteildarstellung. Tragachse der Spritzpistole Referenz : AGGS-33 Mutter für Tragachse der Spritzpistole Referenz : SS-659-CD Der Stopfen wird benötigt, wenn externe Luftregulierung erforderlich Referenz : SPA-111-K2, Enthält 2 Anschlüsse (Nr.
- Seite 12 GARANTIE Dieses Produkt ist durch eine einjährige Garantie von Finishing Brands UK Limited abgedeckt. Finishing Brand UK Limited. Ringwood Road Bournemouth BH11 9LH, Tel: +44 1202 571111 Fax: +44 1202 581940 Website-Adresse: http://www.finishingbrands.eu Finishing Brands UK Limited. Eingetragener Firmensitz: 400, Capability Green, Luton, Bedfordshire, LU1 3AE,...
