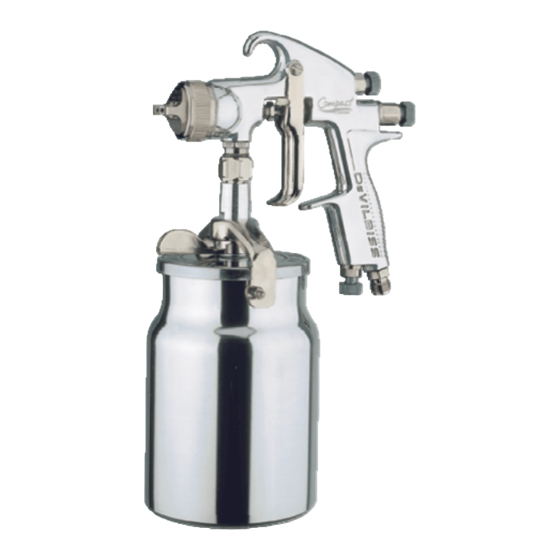

- Seite 1 SB-E-2-533 ISS.03 Operation Manual Advanced Conventional Suction Feed Spraygun P 2 - 11 P 22 - 31 P 12 - 21...
-
Seite 2: Ec Declaration Of Conformity
If there is any doubt regarding the suitability of a specific material contact your local Distributor or ITW Finishing direct. Model Part Number COM-S430-16 Example: Aircap Fluid nozzle size... -
Seite 3: Personal Protective Equipment
SAFETY WARNINGS sprayed. Fire and explosion Solvents and coating materials Always wear eye protection when can be highly flammable or spraying or cleaning the spraygun combustible when sprayed. ALWAYS refer to the coating material suppliers Gloves must be worn when instructions COSHH sheets... -
Seite 4: Parts List
Parts List Ref. No Description Part Number Options Air Cap/Retaining ring SP-100-430-K 16,18,20,22 Nozzle SP-200S-**-K e.g ** =16 =1.6 mm Separator SP-623-K5 Packing GTI-445-K2 Spreader Valve SP-401-K Stud and Screw GTI-408-K5 Needle Adjusting Screw SP-614-K Spring SP-622-K5 16,18,20,22 Needle SP-300S-**-K e.g ** =16 =1.6mm Airvalve housing + seal SP-612-K... -
Seite 5: Specification
Patent No 2372465 (GB) Specification Air supply connection - Universal “ BSP and NPS Fluid Supply Connection - Universal “ BSP and NPS Maximum static Air inlet pressure - = 12 bar (175 psi) Maximum static Fluid inlet pressure - = 15 bar (218 psi) Nominal gun Air inlet pressure - 3.0 bar (44 psi) -
Seite 6: Installation
Installation Important: To ensure that this equipment ohmeter. A resistance of less than 10 reaches you in first class condition, Ohms is recommended. protective coatings have been used. 2. Attach the Cup Lid assembly (27) to Flush the equipment through with a the Fluid Inlet connector (15). -
Seite 7: Replacement Of Parts
Lubrication – stud/screw (6), needle (9) and air valve (11) should be oiled each day. Replacement of Parts Nozzle (2) and Needle (9) – Remove 11. Fit New Valve Seat to Service Tool. parts in the following order: 7, 8, 9, 1 and Groove must face outwards. - Seite 8 © 2005 ITW Finishing Systems and Products...
- Seite 9 © 2005 ITW Finishing Systems and Products...
- Seite 10 Accessories Spanner – order SPN-5 Cleaning Brush – order 4900-5-1-K3 Regulator/Gauge Attachment - order HAV-501-B Pressure gauge Attachment – order GA-515 Gun Mounted Regulator – order DVR-501 Spraygun Lubricant - order GL-1-K10 © 2005 ITW Finishing Systems and Products...
- Seite 11 © 2005 ITW Finishing Systems and Products...
-
Seite 12: Manuel D'utilisation
être remplacées plus souvent. S’il y a le moindre doute en ce qui concerne le caractère approprié d’un produit spécifique, contactez votre distributeur local ou ITW Finishing directement. Numéro de référence du modèle COM-S430-16 Exemple : Chapeau d'air Dimension de la buse (16 = 1,6 mm) Déclaration de conformité... - Seite 13 CONSIGNES DE SECURITE Toujours porter protection Incendie et explosion oculaire pour pulvériser ou nettoyer le solvants produits pistolet. r e v ê t e m e n t p e u v e n t ê t r e extrêmement inflammables ou combustibles Porter des gants pour pulvériser ou lorsqu'ils sont...
-
Seite 14: Liste De Pièces
Liste de pièces Repère Description Réf Qté Options Chapeau d’air/bague de retenue SP-100-430-K Buse SP-200S-**-K 16,18,20,22 ex. ** =16 =1,6 mm Séparateur SP-623-K5 Presse-étoupe GTI-445-K2 Valve de réglage de jet SP-401-K Goujon et vis GTI-408-K5 Vis de réglage d'aiguille SP-614-K Ressort SP-622-K5 Aiguille... -
Seite 15: Spécifications
Brevet N° 2372465(GB) Spécifications Raccord d’alimentation d’air - Universal “ BSP and NPS Raccord d'alimentation de produit - Universel " BSP et NPS Pression d’entrée statique d'air maximale = 12 bar (175 psi) Pression d’entrée statique de liquide maximale - = 15 bar (218 psi) Pression d’entrée d’air nominale de pistolet gâ- 3 bar (44 psi) -
Seite 16: Entretien Préventif
Installation Important : Des revêtements protecteurs ont recommandée. été utilisés pour que matériel vous 2. Fixer l'ensemble couvercle de godet (27) au parvienne en parfait état. Rincer le matériel raccord d'entrée de produit (15). 3. Positionner la chape à angle droit par avec un solvant approprié... -
Seite 17: Remplacement De Pièces
6. Vérifier que la buse (2) est propre et en bon 7. Graissage – huiler chaque jour le goujon/la état. Une accumulation de peinture sèche vis (6), l’aiguille (9) et la soupape d’air (11). risque de déformer la pulvérisation. Remplacement de pièces l'engager. - Seite 18 © 2005 ITW Finishing Systems and Products...
- Seite 19 © 2005 ITW Finishing Systems and Products...
- Seite 20 Accessoires Clé – N° de commande SPN-5 Brosse de nettoyage – N° de commande 4900-5-1-K3 Régulateur/manomètre – Réf. HAV-501-B Manomètre – Réf. GA-515 Régulateur monté sur pistolet – Réf. DVR-501 Lubrifiant de pistolet – Réf. GL-1-K10 © 2005 ITW Finishing Systems and Products...
- Seite 21 © 2005 ITW Finishing Systems and Products...
-
Seite 22: Modell-Teilenummer
Aufwand für die Reinigung und/oder der Bedarf an Ersatzteilen steigt. Sollte es irgendwelche Zweifel geben, ob ein bestimmtes Material geeignet ist, wenden Sie sich bitte an Ihren örtlichen Händler oder direkt an ITW Oberflächentechnik. Modell-Teilenummer COM-S430-16 Beispiel: Luftkappe Größe der Farbdüse (16 = 1,6 mm) EG-Konformitätserklärung... -
Seite 23: Sicherheitshinweise
SICHERHEITSHINWEISE Feuer und Explosionen Augenschutz muss immer beim Lackieren oder bei der Reinigung Lösemittel Beschichtungsstoffe getragen werden. können leicht entflammbar oder brennbar sein, wenn sie verspritzt oder versprüht werden. Handschuhe müssen immer beim Schlagen Sie IMMER die Anweisungen des Lackieren oder bei der Reinigung Herstellers für den Beschichtungsstoff und getragen werden. -
Seite 24: Technische Daten
Patentnr. 2372465(GB) Technische Daten Lufteingang - Universal “ BSP and NPS Materialeingang - Universal 3/8" BSP und NPS Maximaler, statischer Einlassluftdruck - = 12 bar (175 psi) Maximaler, statischer Materialdruck - = 15 bar (218 psi) Nominaler Spritzpistolen- 3 bar (44 psi) Einlassluftdruckabgezogener Pistole - Maximale Einsatztemperatur - 40°C... - Seite 25 Stückliste Ref. Nr. Beschreibung Teilenummer Stück Luftkappe 430 mit Dichtungen SP-100-430-K Düse SP-200S-**-K Luftverteiler (5 Stück) SP-623-K5 Farbnadelpackung (2 Stück) GTI-445-K2 Strahlregulierventil SP-401-K Bolzen mit Schraube (5 Stück) GTI-408-K5 Farbnadelstellschraube SP-614-K Feder SP-622-K5 Farbnadel SP-300S-**-K Ventilgehäuse SP-612-K Spindel Fingerabzug SP-617-K Lufteinlassnippel SP-611-K Luftfeinregulierventil...
-
Seite 26: Betrieb
Inbetriebnahme Wichtig: Um zu gewährleisten, dass Sie die pistole zur Erde mit einem Ohmmeter. Der Geräte in erstklassigem Zustand erhalten, Widerstand sollte unter 10 Ω liegen. wurden sie mit einer Schutzschicht überzogen. 2. Den Becherdeckel (27) mit dem Material- Spülen Sie die Geräte vor dem Gebrauch einlass (15) verbinden. -
Seite 27: Austausch Von Teilen
6. Sorgen Sie dafür, dass die Spitze der Düse 7. Schmierung: Bolzen/Schraube (6), Farb- (2) sauber und nicht beschädigt ist. Ablage- nadel (9) und Luftventil (11) sollten jeden rungen aus getrocknetem Lack können den Tag eingeölt werden. Spritzstrahl ebenfalls verfälschen. Austausch von Teilen Düse (2) und Farbnadel (9) –... - Seite 28 © 2005 ITW Finishing Systems and Products...
- Seite 29 © 2005 ITW Finishing Systems and Products...
- Seite 30 © 2005 ITW Finishing Systems and Products...
- Seite 31 Zubehör Pistolenschlüssel – Bestell-Nr. SPN-5 Reinigungsbürste (3 Stück) – Bestell-Nr. 4900-5-1-K3 Service Set – Bestell-Nr. SPK-401-..-K (bitte Düsengröße angeben) Filter für Lufteingang – Bestell Nr. HAF-507 Luftregulierventil mit Manometer – Bestell-Nr. HAV-501-B Mess - und Mischbecher (50 Stück) – Bestell Nr. MC-1-K50 Viskositäts-Messbecher DIN4 (2 Stück) - Bestell-Nr.
- Seite 32 ITW Finishing Systems and Products Ringwood Road, Bournemouth, BH11 9LH, England. Tel. No. (01202) 571111 Telefax No. (01202) 581940, Website address http://www.itweuropeanfinishing.com ITW Oberflächentechnik GmbH & Co. KG Justus-von-Liebig-Straße 31 63128 Dietzenbach Telefon: (06074) 403-1 Telefax: (06074) 403-300 Internet: http://www.itw-finishing.de ITW Surfaces et Finitions 163-171 avenue des Auréats B.P.
