BEDIENUNGSANLEITUNG
DE
DEVILBISS AG360-Reihe:
AG362 Automatische Druckluftspritzpistole mit
Niederdruck mit Hebel- oder Schraubenverteiler
II 2 G X T6
WICHTIG! VERMEIDEN SIE BESCHÄDIGUNGEN
Der Kunde ist dafür verantwortlich, dass alle Anwender sowie das Wartungspersonal sich mit diesen
Anweisungen vertraut machen.
Falls Sie zusätzliche Exemplare dieser Anweisungen benötigen, setzen Sie sich bitte mit ihrem DeVilbiss-
Händler vor Ort in Verbindung.
BITTE LESEN SIE VOR DEM BETRIEB DIESES PRODUKTS VON DEVILBISS ALLE
ANWEISUNGEN SORGFÄLTIG DURCH.
1/28
SB-E-2-643 R5.0
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für DeVilbiss AG362
Inhaltszusammenfassung für DeVilbiss AG362
- Seite 1 Der Kunde ist dafür verantwortlich, dass alle Anwender sowie das Wartungspersonal sich mit diesen Anweisungen vertraut machen. Falls Sie zusätzliche Exemplare dieser Anweisungen benötigen, setzen Sie sich bitte mit ihrem DeVilbiss- Händler vor Ort in Verbindung. BITTE LESEN SIE VOR DEM BETRIEB DIESES PRODUKTS VON DEVILBISS ALLE ANWEISUNGEN SORGFÄLTIG DURCH.
-
Seite 2: Funktionsbeschreibung

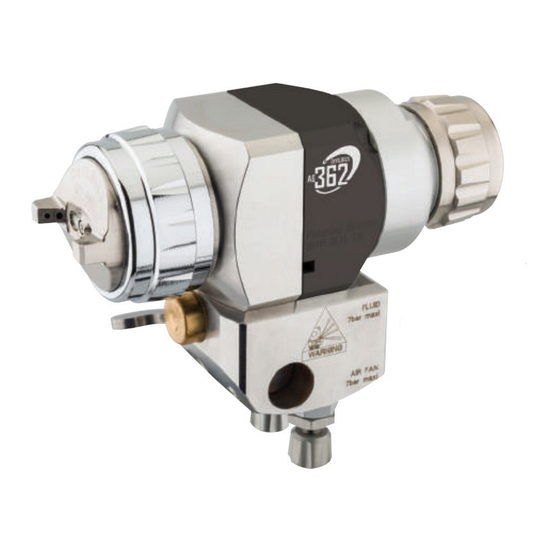

Schraube befestigten Verteiler montiert werden, je nach ausgewählter Artikelnummer und Belieben. Das Modell AG362 ist für die meisten Arten der Industriebeschichtung und Feinbearbeitung ausgelegt. Es ist für Anwendungen auf Lösungsmittel- oder Wasserbasis geeignet. Die Spritzpistolen sind mit einer Reihe Conventional-, Trans-Tech- (hocheffizient) und HLVP- Zerstäubungsluftkappen erhältlich, so dass unterschiedliche Parameter für die Zerstäubung und... - Seite 3 Produktbeschreibung: AG362 Dieses Produkt ist für den Einsatz mit Lösungsmittelbasierte und wasserlösliche Materialien folgenden Materialien vorgesehen: Geeignet für den Einsatz in Zone 1 und 2 Gefahrenbereichen: Schutzniveau: II 2 G X T6 Schwingungspegel: Schalldruckniveau: Auf Nachfrage Schallleistungspegel: Auf Nachfrage Finishing Brands UK,...
- Seite 4 In diesem Artikeldatenblatt werden wichtige Sicherheitsinformationen mit den Worten WARNUNG, ACHTUNG und HINWEIS hervorgehoben: WARNUNG ACHTUNG HINWEIS Gefahren oder gefährliche Verfahren, die zu Gefahren oder gefährliche Verfahren, die zu Wichtige Informationen zur Installation, zum schweren oder tödlichen Körperverletzungen leichten Körperverletzungen oder Sachschäden Betrieb und zur Wartung.
- Seite 5 ARTIKELNUMMERFORMAT UND LEITFADEN ZUR TEILEAUSWAHL FÜR AG362- SPRITZPISTOLE LUFTKAPPE FLÜSSIGKEITSSPITZE Conventional Größe und Aufbau Siehe Tabelle 2 Trans-Tech/konform HVLP Siehe Tabelle 1 AG362 TE10 085N SPRITZPISTOLENKOPF UND VENTILOPTIONEN FLÜSSIGKEITSLEITUNGEN Steuerventil Zufuhr durch einzelne Bohrung am Kopf Rückführung Kopf Gesperrt VERTEILERTYP RÜCKSEITEN-OPTIONEN...
- Seite 6 PROC-215N-10-K PROC-215-12-K PROC-215N-12-K SPA-362-12-14-K SPA-362N-12-14-K PROC-215-14-K PROC-215N-14-K PROC-215-16-K PROC-215N-16-K SPA-362-16-18-K SPA-362N-16-18-K PROC-215-18-K PROC-215N-18-K TABELLE 4 - FLÜSSIGKEITSSPITZEN UND NADELN DES TYPS TRANS-TECH / HVLP FÜR AG362 Edelstahl Nitriergehärtet Größe der Flüssigkeitsspitzen Flüssigkeitsspitze Nadel Flüssigkeitsspitze Nadel 0.85 PRO-205-085-K PRO-205N-085-K SPA-362-085-10-K SPA-362N-085-10-K...
-
Seite 7: Typischer Luftanschlussplan - Hebelverteiler
TYPISCHER LUFTANSCHLUSSPLAN – HEBELVERTEILER Druckluftentnahme Absperrventil Luftfilter Luftregler und Manometer 3/2-NC-Magnetventil Schnellentlüftungsventil und Schalldämpfer KAPPE - 1/8" G ZYL - 1/8" G WARNUNG Die Spritzpistole muss geerdet sein, um elektrostatische Ladungen zu verteilen, die durch Flüssigkeits- oder Luftflüsse verursacht werden können. Dies kann mit der Spritzpistolenhalterung oder leitenden Luft-/Flüssigkeitsschläuchen erzielt werden. -
Seite 8: Typischer Flüssigkeitsanschlussplan - Hebelverteiler
TYPISCHER FLÜSSIGKEITSANSCHLUSSPLAN – HEBELVERTEILER AG362-XXXX-XXXX-L AG362U-XXXX-XXXX-L VORDERANSICHT VORDERANSICHT Flüssigkeitsfilter Flüssigkeitszuleitung Absperrventil Flüssigkeitsdrosselventil Flüssigkeitsbehälter Flüssigkeit - 1/8" G HINWEIS Schutzbeschichtungen wurden für den Einlagerungsschutz verwendet. Spülen Sie die Flüssigkeitsleitungen des Geräts vor dem Gebrauch mit einem geeigneten Lösungsmittel. 8/28 SB-E-2-643 R5.0... -
Seite 9: Typischer Luftanschlussplan - Schraubenverteiler
TYPISCHER LUFTANSCHLUSSPLAN – SCHRAUBENVERTEILER Druckluftentnahme Absperrventil Luftfilter Luftregler und Manometer 3/2-NC-Magnetventil Schnellentlüftungsventil und Schalldämpfer KAPPE - 1/4" G ZYL - 1/8" G WARNUNG Die Spritzpistole muss geerdet sein, um elektrostatische Ladungen zu verteilen, die durch Flüssigkeits- oder Luftflüsse verursacht werden können. Dies kann mit der Spritzpistolenhalterung oder leitenden Luft-/Flüssigkeitsschläuchen erzielt werden. -
Seite 10: Typischer Flüssigkeitsanschlussplan - Schraubenverteiler
TYPISCHER FLÜSSIGKEITSANSCHLUSSPLAN – SCHRAUBENVERTEILER AG362-XXXX-XXXX-S AG362U-XXXX-XXXX-S AG362-XXXX-XXXX-T VORDERANSICHT VORDERANSICHT VORDERANSICHT Flüssigkeitsfilter Flüssigkeitszuleitung Absperrventil Flüssigkeitsdrosselventil Flüssigkeitsbehälter Flüssigkeit - 1/4" NPS HINWEIS Schutzbeschichtungen wurden für den Einlagerungsschutz verwendet. Spülen Sie die Flüssigkeitsleitungen des Geräts vor dem Gebrauch mit einem geeigneten Lösungsmittel. 10/28... -
Seite 11: Installation Von Spritzpistole Und Verteiler
INSTALLATION VON SPRITZPISTOLE UND VERTEILER AG362 - HEBELVERTEILER AG362 - SCHRAUBENVERTEILER 11/28 SB-E-2-643 R5.0... -
Seite 12: Explosionszeichnung
EXPLOSIONSZEICHNUNG TEILELISTE ARTIKELNUM REF. BESCHREIBUNG MENGE LUFTKAPPE UND HALTERING SIEHE TABELLE PRO-405-K HALTERINGBAUGRUPPE JGA-156-K5 FEDERKLEMME (5 STÜCK) FLÜSSIGKEITSSPITZE SIEHE TABELLE SN-69-K SPRÜHKOPF UND STIFT SN-18-1-K2 DICHTRING (2 STÜCK) SPA-152-K KOPF SPA-152U-K RÜCKFÜHRUNGSKOPF 12/28 SB-E-2-643 R5.0... - Seite 13 TEILELISTE ARTIKELNUM REF. BESCHREIBUNG MENGE SPA-29X-K4 O-RING (4 STÜCK) SPA-159-K NADELDICHTUNG SPA-153-K KÖRPER SPA-52 LUFTSCHLAUCH S-28223X-K4 O-RING (4 STÜCK) S-14192-K4 TORX-SCHRAUBE (4 STÜCK) S-28220X-K2 O-RING (2 STÜCK) SPA-60X-K KOLBEN UND DICHTUNGSSATZ S-28224X-K4 O-RING (4 STÜCK) SPA-62-K2 LUFTVENTILKOLBEN (2 STÜCK) S-28225X-K2 O-RING (2 STÜCK) S-28219X-K4 O-RING (4 STÜCK)
-
Seite 14: Typische Einstellungen
TYPISCHE EINSTELLUNGEN 1. Das ATOM-Luftventil steuert den Zerstäubungsluftdruck, das FAN-Ventil steuert die Sprühmustergröße. Zum Erhöhen des Drucks nach links und zum Senken des Drucks nach rechts drehen. 2. Der Flüssigkeitsfluss kann mit dem Nadeleinstellrad angepasst werden. Drehen Sie das Rad nach links, um den Fluss zu erhöhen. -
Seite 15: Wartung
WARTUNG LEGENDE - WARTUNGSSYMBOLE Reihenfolge für Demontage (Umgekehrte Reihenfolge für Zusammenbau) Artikelnummer Vaseline/Fett Gewindedichtmittel Gewindekleber DEMONTAGE VON SPITZE UND NADEL 15/28 SB-E-2-643 R5.0... -
Seite 16: Demontage Der Packung
DEMONTAGE DER PACKUNG DEMONTAGE DES KOLBENS 16/28 SB-E-2-643 R5.0... - Seite 17 FEHLERSUCHE MECHANISCHE LEISTUNG ALLGEMEINE FEHLER URSACHE BEHEBUNG Kein Luftdruck an der Spritzpistole. Luftzufuhr und Luftleitung prüfen. Sprüht nicht. Das Nadeleinstellrad ist nicht weit Das Nadeleinstellrad öffnen. genug geöffnet. Die Auswahltabelle für die Es ist eine falsche Nadel an die Flüssigkeitsspitze/Nadel heranziehen Spritzpistole angebracht.
- Seite 18 URSACHE BEHEBUNG FEHLER DER FLÜSSIGKEITSVERSORGUNG Innerer Sitz der Flüssigkeitsspitze Auswechseln. beschädigt oder abgenutzt. Externes Profil der Flüssigkeitsnadel Auswechseln. beschädigt oder abgenutzt. Verschmutzungen auf der Nadelspitze oder den Dichtflächen Gründlich reinigen. Flüssigkeit entweicht langsam am verhindern sicheres Abdichten. Sitz der Flüssigkeitsspitze und Nadel. Es ist eine falsche Flüssigkeitsspitze Die Auswahltabelle für die für die jeweilige Nadel an die...
-
Seite 19: Fehler Bei Hebelverteilern
FEHLER BEI HEBELVERTEILERN MONTAGEFEHLER URSACHE BEHEBUNG Hebel der Nockenverriegelung am Spritzpistole lässt sich nicht auf dem Nockenverriegelung ist nicht Verteiler auf Entriegelungsposition Verteiler positionieren. geöffnet. stellen. Hebel der Nockenverriegelung am Nockenverriegelung wurde nicht Verteiler auf Verriegelungsposition angezogen. stellen. Spritzpistole ist nach Montage auf den Verteiler lose. -
Seite 20: Fehlersuche Sprühleistung
FEHLERSUCHE SPRÜHLEISTUNG FEHLER URSACHE BEHEBUNG Zu dickes Sprühmuster oben oder unten. Materialansammlung auf Luftkappe; Kappe oder Spitze in geeignetem Kappenlöcher, mittlere Löcher oder Lösungsmittel einweichen und Düsen verstopft. gründlich reinigen. Materialansammlung auf Außenseite Flüssigkeitsspitze oder -kappe falls der Flüssigkeitsspitze oder teilweise nötig austauschen. - Seite 21 Zu dickes Sprühmuster in der Das Ventil zur Regulierung des Nach links heraus drehen, um das Mitte. Sprühmusters ist zu niedrig richtige Sprühmuster zu erhalten. eingestellt. Reduzieren Sie die Beschichtungsstoffzufuhr, indem Sie Beschichtungsfluss zu hoch. die Einstellschraube nach rechts drehen. Flüssigkeitsdruck reduzieren. Verdünnen Sie auf die richtige Das Material ist zu dick.
- Seite 22 Zu dickes Sprühmuster mit runden Ausformungen an den Enden. Verwenden Sie eine kleinere Flüssigkeitsfluss ist zu hoch. Flüssigkeitsspitze oder verwenden Sie eine andere Luftkappe. Zu hoher Zerstäubungsluftdruck. Verringern Sie den Luftdruck. Zu starker Rückfluss. Abstand zwischen Lackierpistole und Abstand prüfen (in der Regel 150- Oberfläche ist zu groß.
-
Seite 23: Optionen Für Montageadaptoren - Schraubenverteiler
OPTIONEN FÜR MONTAGEADAPTOREN – SCHRAUBENVERTEILER SPA-173-K SPA-174-K Horizontale Montageschiene mit Vertikale Montageschiene mit Schrauben Schrauben SPA-175-K SPA-176-K Montageblock mit Schrauben Indexanpassung mit Schrauben 23/28 SB-E-2-643 R5.0... - Seite 24 ZUBEHÖR ARTIKELNU BESCHREIBUNG MMER SPA-417-K Mikrometerbaugruppe zur Nadeleinstellung. SPA-167-K Endkappe feste Nadelposition. SPA-426-K Rastenbaugruppe zur Nadeleinstellung. SPA-414-K Steuerventil Verschlusstopfen für Zerstäubung und Sprühmuster, ersetzt Position SPA-111-K2 (34), siehe Explosionszeichnung. Flache Steuerventile für Zerstäubung und Sprühmuster, ersetzt Teil SPA-423-K (34), siehe Explosionszeichnung. AGGS-33 Montageschiene.
- Seite 25 ABMESSUNGEN AG362- HEBELVERTEILER AG362- SCHRAUBENVERTEILER 25/28 SB-E-2-643 R5.0...
- Seite 26 NOTIZEN 26/28 SB-E-2-643 R5.0...
- Seite 27 NOTIZEN 27/28 SB-E-2-643 R5.0...
-
Seite 28: Garantierichtlinie
Niederlassung von Finishing Brands (siehe Liste unten). Finishing Brands behält sich das Recht vor, die technischen Daten der Geräte ohne vorherige Ankündigung zu ändern. DeVilbiss®, Ransburg®, BGK® und Binks® sind eingetragene Warenzeichen von Carlisle Fluid Technologies, Inc.,dba Finishing Brands.
