Montage
4.3.7

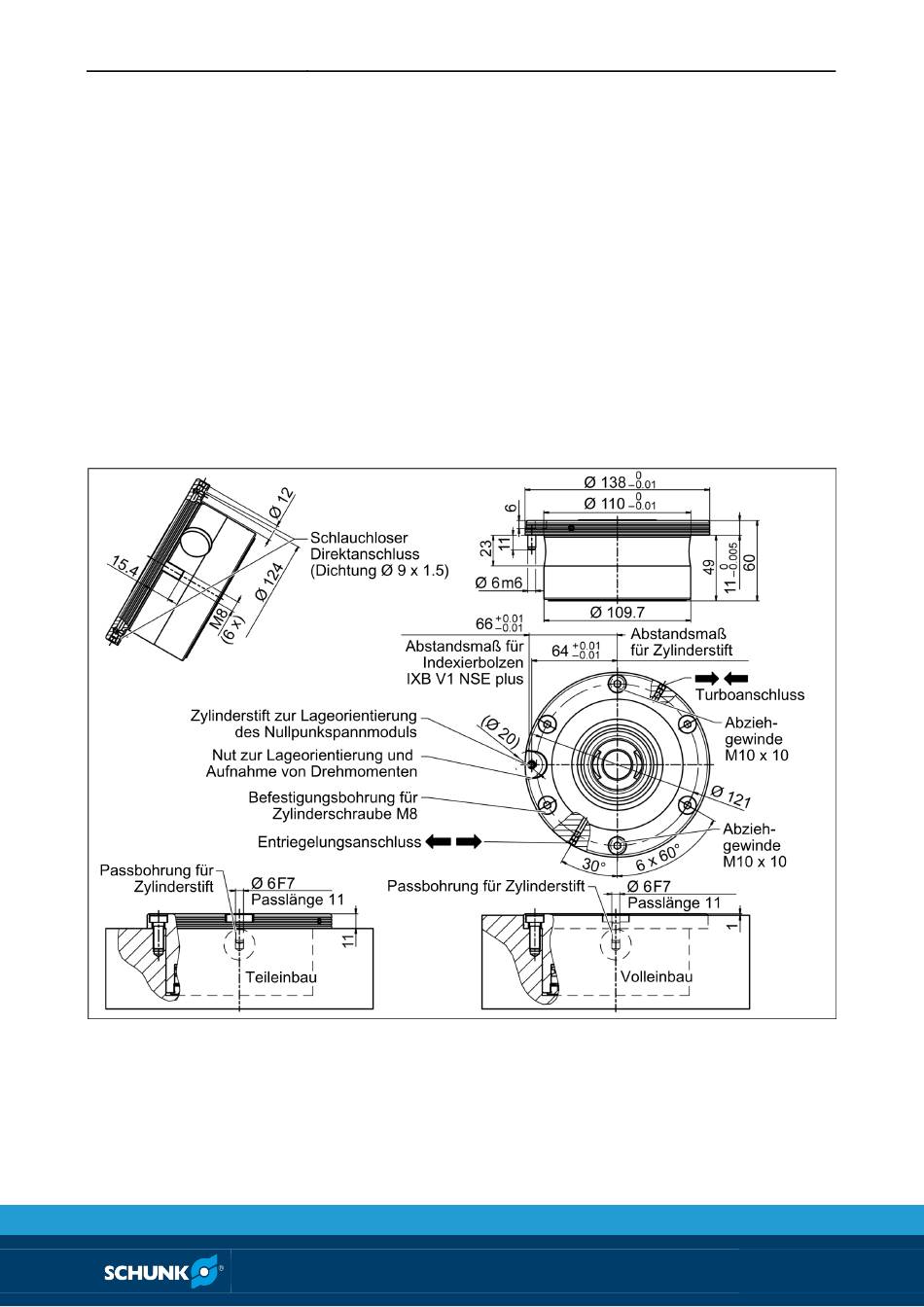

NSE-T plus 138-V1
Befestigung im Einbauraum mit 6 Schrauben M8.
Die Positionierung des Einbauspannmoduls kann über zwei ver-
schiedene Zentrierdurchmesser des Einbauraums erfolgen:
Ø 138H6 im oberen Bereich
Ø 110H6 im unteren Bereich je nach Einbauvariante.
Die genaue Lageorientierung erfolgt durch einen Zylinderstift mit
Passungsdurchmesser Ø 6 m6 x 11 mm.
Eine genaue Ausrichtung und Positionierung des Nullpunktspann-
systems erfordert eine hochgenaue Positionierung der gegenüber-
liegenden Passbohrung Ø 6 F7 in der Befestigungsstelle.
Der Luftanschluss erfolgt standardmäßig über die Anschluss-
bohrungen im Boden der Einheit.
29
04.00|NSE plus, NSL plus, NSD plus |de
