Anschluss
Temp. 1, 2
dunkelgrün
Pin
ECU
2k
Brücken-
stecker
GND
Diagnosis
Pin a: Batterie
Pin b: GND
Pin c: TxD (reserved)
Pin d: RxD / LIN
Pin e: n.c.
Pin f: CAN1 low
Pin g: CAN1 high
Pin h: reserved
CAN-1, CAN-2
Pin
ECU
Universal
Pin
ECU
Reserved

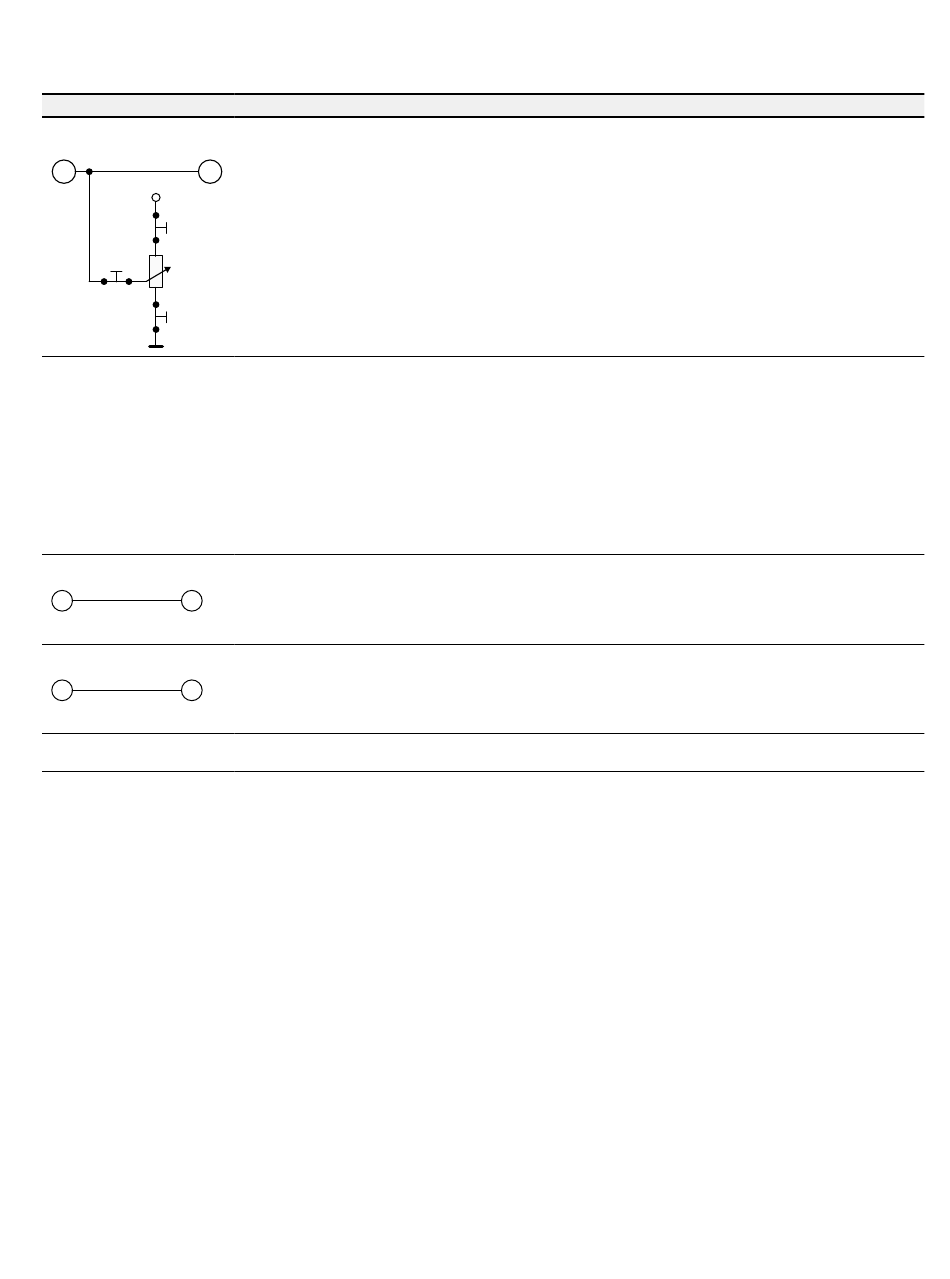

Beschreibung
Kontakte über Steckbrücken mit 2k
Dreigangpotentiometer beschaltet.
Die Sensorversorgungs-Pins sind nicht verbunden.
BODAS-Diagnosestecker
Hinweise zur Belegung:
Pin d: gerätespezifisch (LIN)
Pins c, e, h: unbenutzt ab BR 30
Kontakte ohne weitere Beschaltung
Kontakt ohne weitere Beschaltung
BODAS Testbox | TB3 Baureihe 10
Übersicht der Funktionen
Funktion
Widerstandmessung
(mit Brücken zu VSS entfernt)
Kontakt offen lassen
RD 95092/2019-11-12, Bosch Rexroth AG
